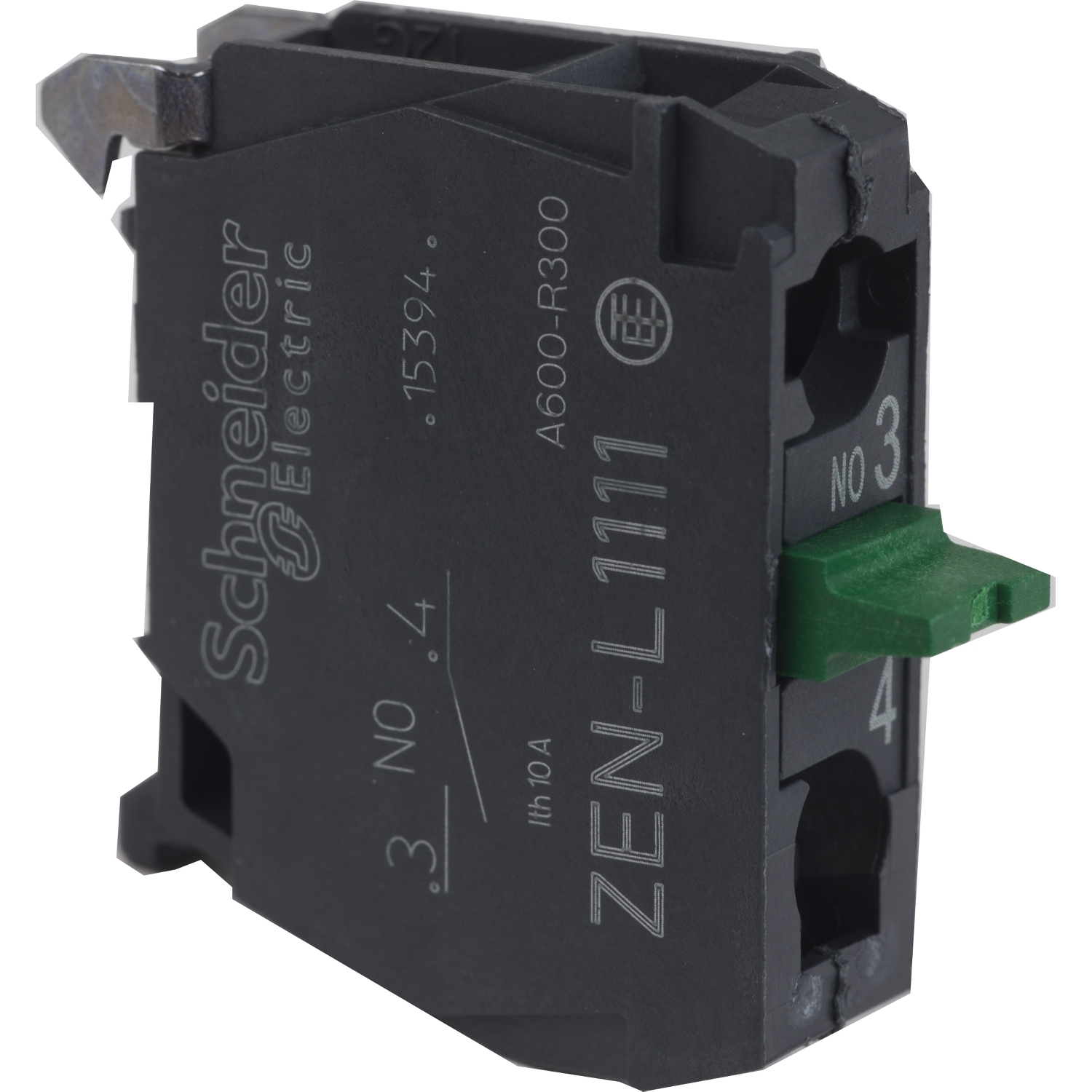

Kontakni blok ZENL1111, prodaja po 100 kosov

ZENL1111TQ

Podatkovni list: PDF

Predvidena odprema:

3,42 € z DDV

Kontakni blok ZENL1111, prodaja po 100 kosov

Glavno

Destinacija izdelka	Za XB5 Ø 22 mm kontrolne in signalne enote Za krmilno postajo XAPS
Montaža bloka	Zadnja montaža
Izdelek ali sestavni del	Kontaktni blok
Tip kontakta in sestava	1 NO
Serija izdelka	Harmony XAL Harmony XAPS
Prodaja na nedeljivo količino	100
Kratko ime naprave	ZENL

Komplementarno

Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
Pozitivna odprtina	Brez
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
[Uimp] Nazivna napetostna trdnost ob impulzu	6 kV v skladu s/z IEC 60947-1
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0,22 mm² Brez konca kabla v skladu s/z IEC 60947-1
[Ui] Nazivna izolacijska trdnost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Dodatne informacije	Montaža na integrirani plošči v škatli
Operativna sila	2.3 N Brez spreminjanje električnega stanja
Operating travel	2.6 mm (Brez spreminjanje električnega stanja) 4.3 mm (Skupna pot)
Maksimalna odpornost na terminalih	25 MOhm
Material kontaktov	Srebrna zlitina (Ag/Ni)
Koda električne sestave	SR1 (količina <=3) SR2 (količina <=2) MR1 (količina <=2)
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0.5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1 dodatek C
Obratovalni navor	0.05 N.m Brez spreminjanje električnega stanja
[Ie] nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0.1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1.2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Premik kontakta	Počasen izklop
Slog sestavljanja	Za montažo pri uporabniku
Mehanska vzdržljivost	10000000 ciklov
Kompatibilnostna koda	ZENL
Električna izolativnost	λ < 10exp(-6) pri 5 V in 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V in 5 mA v skladu s/z IEC 60947-5-4
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
