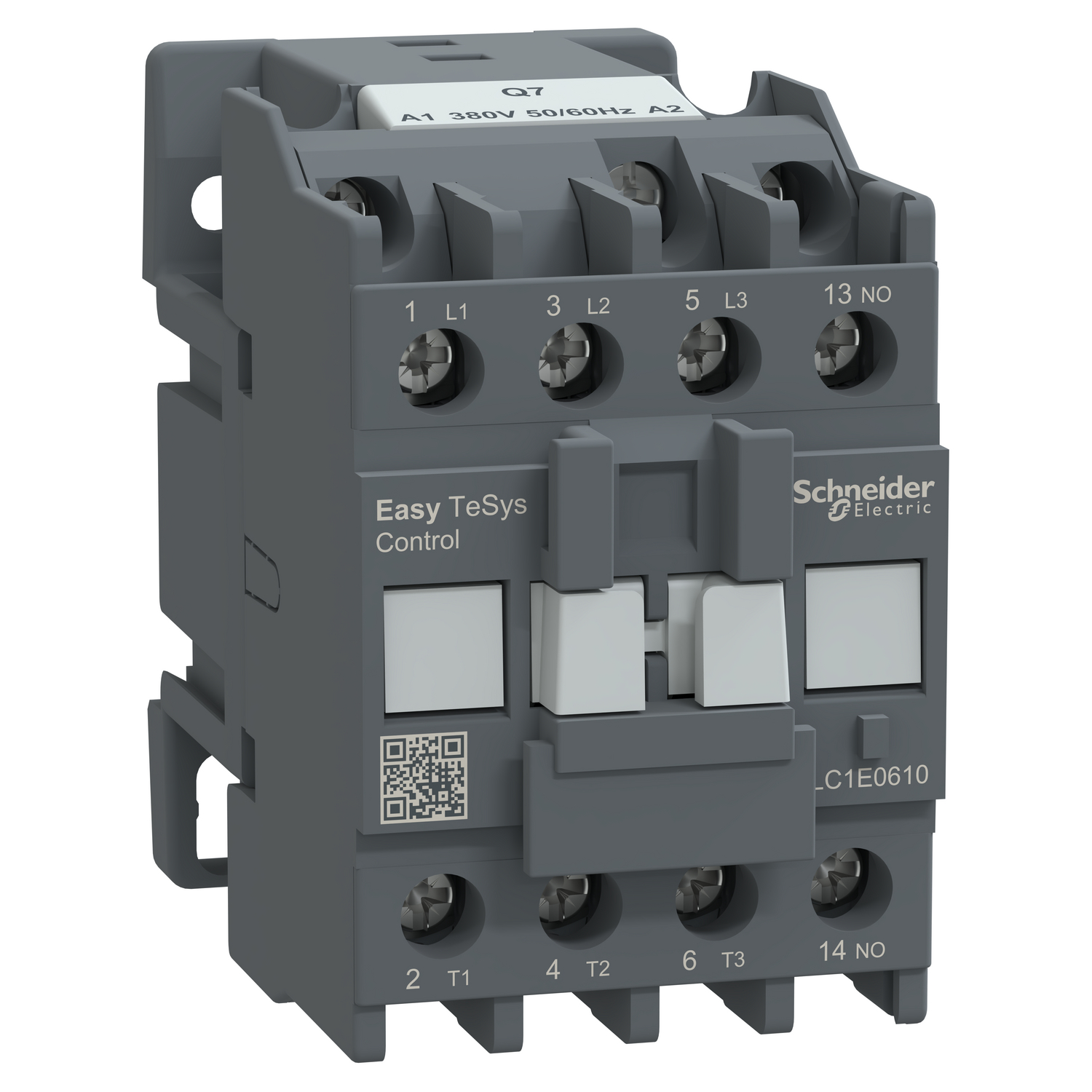

Kontaktor, Easy TeSys Control, LC1E, 3P(3NO), AC-3/AC-3e, manj/enako 440V, 6A, 380V AC tuljava, 50/60Hz, 1NO pom. kont.

LC1E0610Q7

Podatkovni list: PDF

Predvidena odprema:

16,77 € z DDV

Kontaktor, Easy TeSys Control, LC1E, 3P(3NO), AC-3/AC-3e, manj/enako 440V, 6A, 380V AC tuljava, 50/60Hz, 1NO pom. kont.

Glavno

Ponudba	Easy TeSys
Ponudba izdelkov	Easy TeSys Control
Izdelek ali sestavni del	Komplet števčnega modula
Kratko ime naprave	LC1E
Aplikacija kontaktorja	Krmilnik motorja Upornostna obremenitev
Kategorija uporabe	AC-3 AC-3e AC-1
Opis polov	3P
[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 50/60 Hz
[Ie] Nazivni obratovalni tok	6 A (pri <55 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 6 A (pri <55 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog 20 A (pri <55 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog
[Uc] napetost krmilnega vezja	380 V AC 50/60 Hz

Komplementarno

Moč motorja kW	1,1 kW pri 220/230 V AC 50/60 Hz 2,2 kW pri 380/400 V AC 2,2 kW pri 415/440 V AC 3 kW pri 500 V AC 3 kW pri 660/690 V AC 3 kW pri 660 do 690 V
Konfiguracija kontaktov	3 NO
[Ith] Konvencionalni prostozračni toplotni tok	20 A (pri < 55 °C) za Močnostni tokokrog
Irms nazivna zmogljivost izdelave	78 A at 440 V AC for Močnostni tokokrog conforming to IEC 60947-4-1
Nazivna odklopna zmogljivost	51 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
[Icw] Nazivni kratkotrajen nazivni tok	80 A 40 °C – 10 s za Močnostni tokokrog 45 A 40 °C – 60 s za Močnostni tokokrog 20 A 40 °C – 600 s za Močnostni tokokrog
Pripadajoč nazivni tok varovalk	12 A GG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 10 A GG pri <= 690 V za auxiliary contact circuit v skladu s/z IEC 60947-5-1
Povprečna impedanca	2,5 MOhm – Ith 20 A 50 Hz za Močnostni tokokrog
Maksimalna izguba moči glede na pol	0,09 W AC-3 1 W AC-1
[Ui] Nazivna izolacijska napetost	690 V v skladu s/z IEC 60947-4-1
Prenapetostna kategorija	III
Stopnja onesnaženosti	3
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV Tuljava ni povezana na napajalni tokokrog v skladu s/z IEC 60947
Mehanska vzdržljivost	10000000 ciklov
Električna vzdržljivost	1400000 ciklov AC-3 150000 ciklov AC-1
Tip krmilnega vezja	AC pri 50/60 Hz
Omejitve napetosti regulacijskega vezja	0,85 do 1,1 Uc (−5…55 °C): Delujoče 50/60 Hz 0,3 do 0,6 Uc (−5…55 °C): Opustitev 50/60 Hz
Vklopna moč v VA	95 VA 50 Hz cos phi 0,75 (pri < 20 °C) 95 VA 60 Hz cos phi 0,75 (pri < 20 °C)
Poraba energije pri zadrževanju v VA	8,3 VA 50 Hz cos phi 0,3 (pri < 20 °C) 8,5 VA 60 Hz cos phi 0,3 (pri < 20 °C)
Disipacija toplote	2…3 W za Krmilno vezje
Operativni čas	12…22 ms Ob zapiranju 4 do 19 ms Ob odprtju
Maksimalna operativna stopnja	1800 cik/h 60 °C
Priključki – terminali	Močnostni tokokrog: Vijačni priključki 1 1…4 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 1…2,5 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 1…4 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 2 1…4 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 1…4 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 1…4 mm² – togost kabla: Trden Brez konca kabla Krmilno vezje: Vijačni priključki 1 1…4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1…2,5 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 1…4 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 1…4 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 1…4 mm² – togost kabla: Trden Brez konca kabla Krmilno vezje: Vijačni priključki 2 1…4 mm² – togost kabla: Trden Brez konca kabla
Zatezni moment	Močnostni tokokrog: 1,2 N.m Krmilno vezje: 1,2 N.m
Sestava pomožnega kontakta	1 NO
Minimalna preklopna napetost	17 V za auxiliary contact circuit
Minimalni preklopni tok	5 mA za auxiliary contact circuit
Izolacijska upornost	> 10 MOhm za auxiliary contact circuit
Čas brez prekrivanja	1,5 ms Ob energizaciji Zagotovljeno med NC in NO kontaktom 1,5 ms Ob de-energizaciji Zagotovljeno med NC in NO kontaktom
Montažna podpora	DIN letev Plošča
