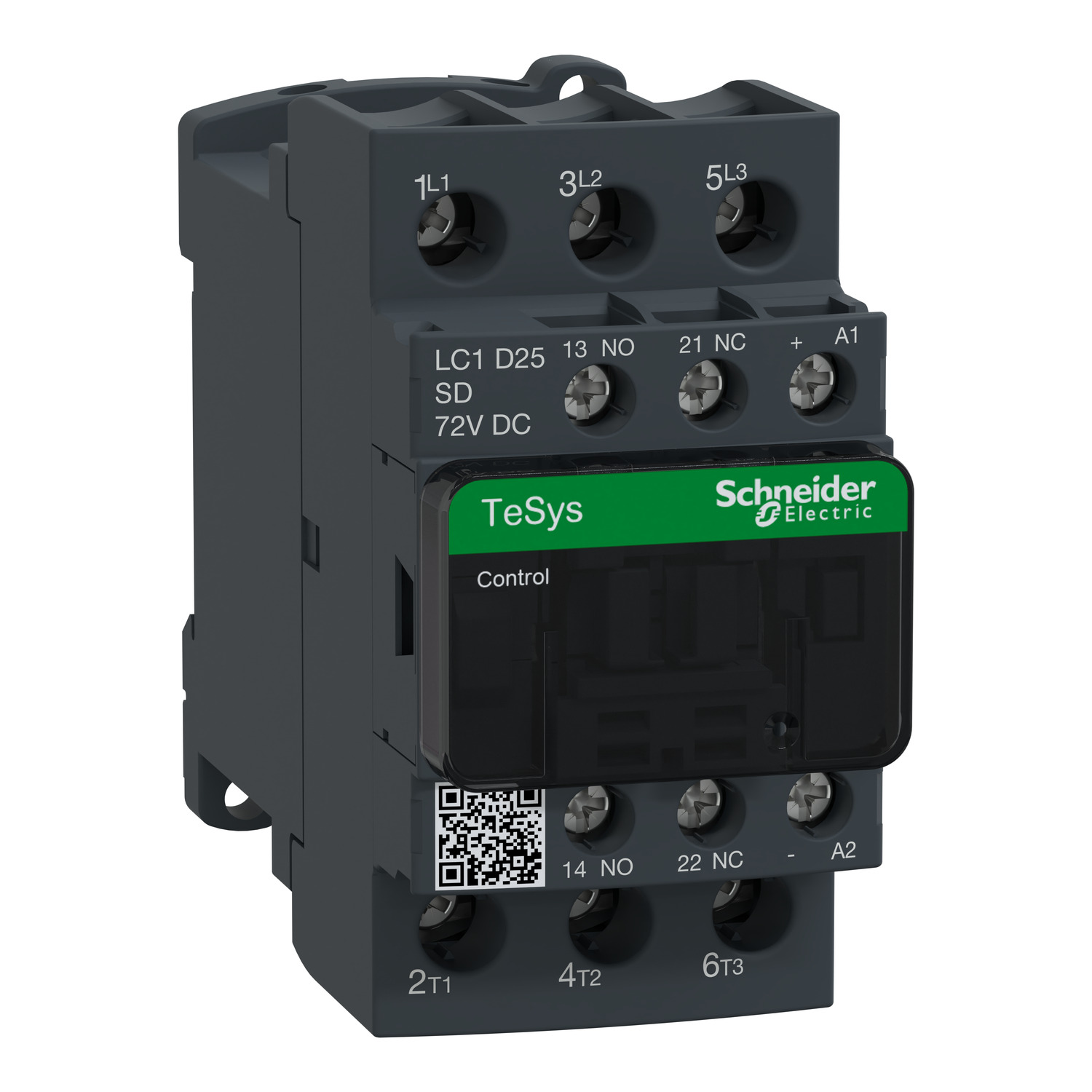

Kontaktor TeSys D – 3P (3 NO) – AC-3 – 440 V 25 A – tuljava 72 V DC

LC1D25SD

Podatkovni list: PDF

Predvidena odprema:

109,43 € z DDV

Kontaktor TeSys D - 3P (3 NO) - AC-3 - 440 V 25 A - tuljava 72 V DC

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 25 do 400 Hz Močnostni tokokrog: <= 300 V DC
Aplikacija kontaktorja	Krmilnik motorja Upornostna obremenitev
Izdelek ali sestavni del	Kontaktor
Opis polov	3P
Ponudba izdelkov	TeSys Deca
Kratko ime naprave	LC1D
[Uc] Krmilna napetost	72 V DC
Kategorija uporabe	AC-3 AC-4 AC-1 AC-3e
[Ie] Nazivni obratovalni tok	25 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 40 A (pri <60 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog 25 A (pri <60 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog

Komplementarno

Montažna podpora	Letev Plošča
Kompatibilnost kontakta	M4
Poraba energije pri zadrževanju v VA	5.4-5.4 W pri 20 °C
Izolacijska upornost	> 10 MOhm za Signalni tokokrog
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO
Priključki – terminali	Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Trden Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 2.5-10 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 2.5-10 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 1-10 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 2 1.5-6 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 1.5-10 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 2.5-10 mm² – togost kabla: Trden Brez konca kabla
Maksimalna operativna stopnja	3600 cik/h Pri 60 °C
Vklopna moč v W	5.4-5.4 W (pri <20 °C)
Moč motorja kW	5.5 kW pri 220 do 230 V AC 50/60 Hz (AC-3) 11 kW pri 380 do 400 V AC 50/60 Hz (AC-3) 11 kW pri 415 do 440 V AC 50/60 Hz (AC-3) 15 kW pri 500 V AC 50/60 Hz (AC-3) 15 kW pri 660 do 690 V AC 50/60 Hz (AC-3) 5.5 kW pri 400 V AC 50/60 Hz (AC-4) 5.5 kW pri 220 do 230 V AC 50/60 Hz (AC-3e) 11 kW pri 380 do 400 V AC 50/60 Hz (AC-3e) 11 kW pri 415 do 440 V AC 50/60 Hz (AC-3e) 15 kW pri 500 V AC 50/60 Hz (AC-3e) 15 kW pri 660 do 690 V AC 50/60 Hz (AC-3e)
Moč motorja hp	3 hp pri 230/240 V AC 50/60 Hz za 1 faza motorji 2 hp pri 115 V AC 50/60 Hz za 1 faza motorji 7.5 hp pri 230/240 V AC 50/60 Hz za 3 faze motorji 15 hp pri 460/480 V AC 50/60 Hz za 3 faze motorji 20 hp pri 575/600 V AC 50/60 Hz za 3 faze motorji 7.5 hp pri 200/208 V AC 50/60 Hz za 3 faze motorji
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C) za Signalni tokokrog 40 A (pri <60 °C) za Močnostni tokokrog
Omejitve napetosti regulacijskega vezja	0,1 do 0,25 Uc (-40-70 °C): Opustitev DC 0,7 do 1,25 Uc (-40-60 °C): Delujoče DC 1 do 1,25 Uc (60-70 °C): Delujoče DC
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Stopnja onesnaženosti	3
Nazivna odklopna zmogljivost	450 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	140 A AC za Signalni tokokrog v skladu s/z IEC 60947-5-1 250 A DC za Signalni tokokrog v skladu s/z IEC 60947-5-1 450 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Časovna konstanta	28 ms
Operativni čas	63 ±15 % ms Zapiranje 20 ±20 % ms Odpiranje
Minimalna preklopna napetost	17 V za Signalni tokokrog
Zatezni moment	Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2 Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	30 Mciklov
[Icw] Nazivni kratkotrajen nazivni tok	240 A 40 °C – 10 s za Močnostni tokokrog 380 A 40 °C – 1 s za Močnostni tokokrog 50 A 40 °C – 10 min za Močnostni tokokrog 120 A 40 °C – 1 min za Močnostni tokokrog 100 A – 1 s za Signalni tokokrog 120 A – 500 ms za Signalni tokokrog 140 A – 100 ms za Signalni tokokrog
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
Maksimalna izguba moči glede na pol	3.2 W AC-1 1.25 W AC-3 1.25 W AC-3e
Povprečna impedanca	2 MOhm – Ith 40 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO + 1 NC
Tehnologija tuljave	Vgrajen dvosmerni dvodimenzionalni omejevalnik diode
Tip pomožnega kontakta	tip/aMehansko povezani 1 NO + 1 NC v skladu s/z IEC 60947-5-1 tip/aZrcalni kontakt 1 NC v skladu s/z IEC 60947-4-1
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom Signalni tokokrog: 690 V v skladu s/z IEC 60947-1 Signalni tokokrog: 600 V CSA s certifikatom Signalni tokokrog: 600 V UL s certifikatom
Zaščitni pokrov	Z
Tip krmilnega vezja	DC Standard
Pripadajoč nazivni tok varovalk	10 A gG za Signalni tokokrog v skladu s/z IEC 60947-5-1 63 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 40 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog
Frekvenca signalnega tokokroga	25 do 400 Hz
Električna vzdržljivost	1.65 Mciklov 25 A AC-3 pri Ue<= 440 V 1.4 Mciklov 40 A AC-1 pri Ue<= 440 V 1.65 Mciklov 25 A AC-3e pri Ue<= 440 V
Kompatibilnostna koda	LC1D
