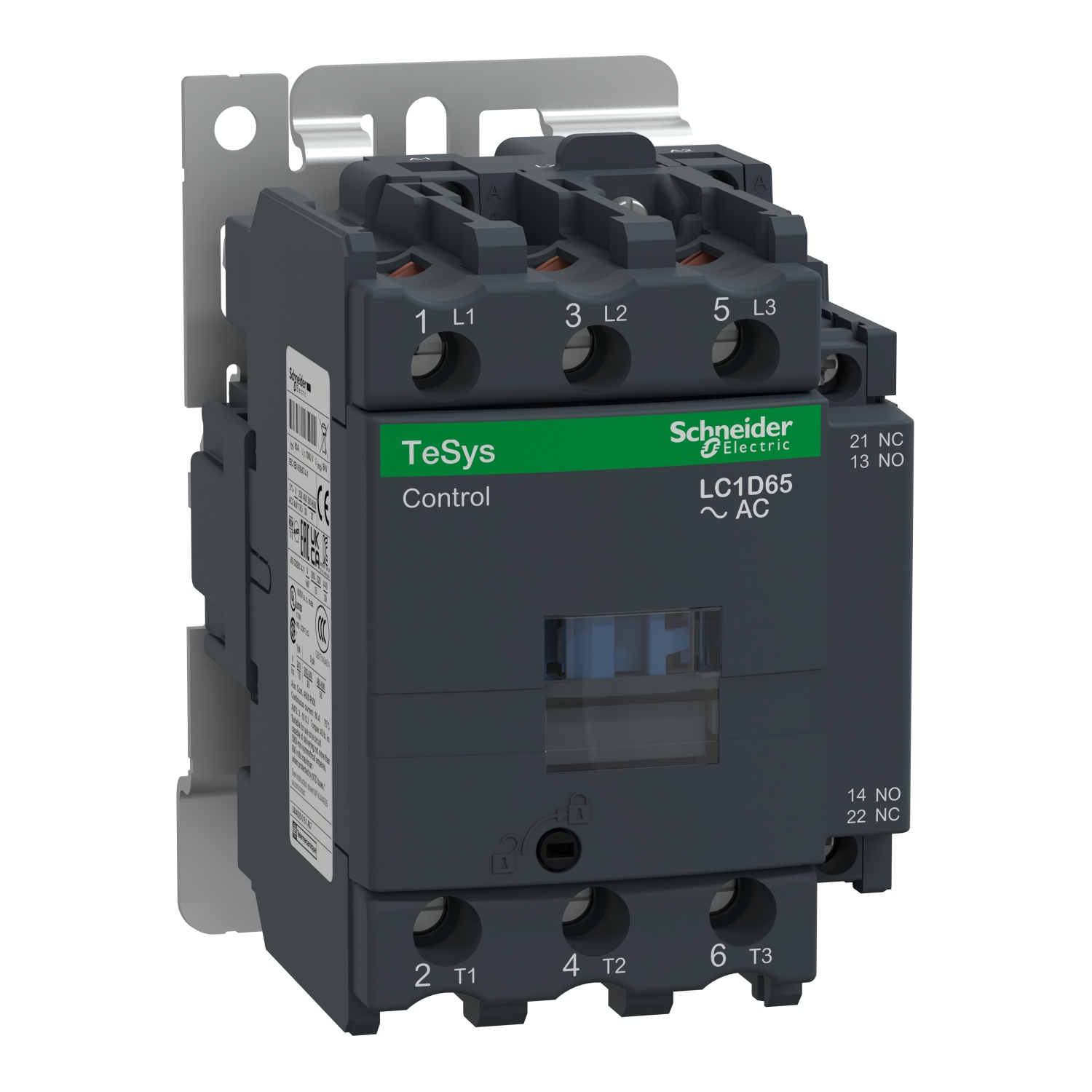

Kontaktor Tesys – D – 3P 600 V AC, 65 A, IEC

LC1D65F7

Podatkovni list: PDF

Predvidena odprema:

218,03 € z DDV

Kontaktor Tesys - D - 3P 600 V AC, 65 A, IEC

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 25 do 400 Hz
Aplikacija kontaktorja	Upornostna obremenitev Krmilnik motorja
Izdelek ali sestavni del	Kontaktor
Opis polov	3P
Ponudba izdelkov	TeSys Deca
Ponudba	TeSys
Kratko ime naprave	LC1D
[Uc] Krmilna napetost	110 V DC
Kategorija uporabe	AC-2 AC-4 AC-1 AC-3e
[Ie] Nazivni obratovalni tok	65 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 65 A (pri <60 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog 80 A (pri <60 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog

Komplementarno

Montažna podpora	Letev Plošča
Poraba energije pri zadrževanju v VA	7.4-7.4 W pri 20 °C 15-15 VA 50 Hz cos phi 0.3 (pri <20 °C)
Izolacijska upornost	> 10 MOhm za Krmilno vezje
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO
Priključki – terminali	Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Togo Brez konca kabla Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačne sponke 1 2.5-25 mm² – togost kabla: Togo Močnostni tokokrog: Vijačne sponke 2 2.5-16 mm² – togost kabla: Togo Brez konca kabla Močnostni tokokrog: Vijačne sponke 1 2.5-25 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačne sponke 2 2.5-16 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačne sponke 1 2.5-25 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačne sponke 2 2.5-10 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Togo Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Togo
Maksimalna operativna stopnja	3600 cik/h Pri 60 °C
Vklopna moč v W	19-19 W (pri <20 °C)
Moč motorja kW	11 kW pri 400 V AC 50 Hz (AC-4) 30 kW pri 380 do 400 V AC 50 Hz (AC-3) 37 kW pri 500 V AC 50 Hz (AC-3) 37 kW pri 660 do 690 V AC 50 Hz (AC-3) 18.5 kW pri 220 do 230 V AC 50 Hz (AC-3) 30 kW pri 415 V AC 50 Hz (AC-3) 37 kW pri 1000 V AC 50 Hz (AC-3) 30 kW pri 440 V AC 50 Hz (AC-3e) 30 kW pri 380 do 400 V AC 50 Hz (AC-3e) 37 kW pri 500 V AC 50 Hz (AC-3e) 37 kW pri 660 do 690 V AC 50 Hz (AC-3e) 18.5 kW pri 220 do 230 V AC 50 Hz (AC-3e) 30 kW pri 415 V AC 50 Hz (AC-3e) 37 kW pri 1000 V AC 50 Hz (AC-3e) 30 kW pri 380 do 400 V AC 50 Hz 30 kW pri 440 V AC 50 Hz
Moč motorja hp	10 hp pri 230/240 V AC 60 Hz za 1 faza motorji 20 hp pri 200/208 V AC 60 Hz za 3 faze motorji 20 hp pri 230/240 V AC 60 Hz za 3 faze motorji 40 hp pri 460/480 V AC 60 Hz za 3 faze motorji 50 hp pri 575/600 V AC 60 Hz za 3 faze motorji 5 hp pri 115 V AC 60 Hz za 1 faza motorji
[Ith] Konvencionalni prostozračni toplotni tok	80 A (pri <60 °C) za Močnostni tokokrog 10 A (pri <60 °C) za Krmilno vezje
Omejitve napetosti regulacijskega vezja	0,8 do 1,1 Uc (-40-60 °C): Delujoče AC 50 Hz 0,85 do 1,1 Uc (-40-60 °C): Delujoče AC 60 Hz 1 do 1,1 Uc (60-70 °C): Delujoče AC 50/60 Hz 0,75 do 1,25 Uc (-40-60 °C): Delujoče DC 0,1 do 0,3 Uc (-40-70 °C): Opustitev DC
Stopnja varnostne zanesljivosti	B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1 B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	1000 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	140 A AC za Krmilno vezje v skladu s/z IEC 60947-5-1 1000 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947 250 A DC za Krmilno vezje v skladu s/z IEC 60947-5-1
Časovna konstanta	34 ms
Operativni čas	12 do 26 ms Zapiranje 50 ms Zapiranje 20 ms Odpiranje
Minimalna preklopna napetost	17 V za Krmilno vezje
Zatezni moment	Krmilno vezje: 1.7 N.m – na Terminal z vijačno sponko – z izvijačemPhilips št. 2 Močnostni tokokrog: 5 N.m – na Vijačni priključek – z izvijačemPloščat Ø 6 do Ø 8 mm Krmilno vezje: 1.7 N.m – na Terminal z vijačno sponko – z izvijačemPozidriv št. 2 Krmilno vezje: 1.7 N.m – na Terminal z vijačno sponko – z izvijačemPloščat Ø 6 mm
Mehanska vzdržljivost	10000000 ciklov
Čas brez prekrivanja	1.5 ms Ob energizaciji med NC in NO kontakti 1.5 ms Ob de-energizaciji med NC in NO kontakti
Minimalni preklopni tok	5 mA za Krmilno vezje
Maksimalna izguba moči glede na pol	6.4 W AC-1 4.2 W AC-3e 4.2 W AC-3
Sestava pomožnega kontakta	1 NO + 1 NC
Vklopna moč v VA	160-160 VA cos phi 0.75 (pri <20 °C)
Tehnologija tuljave	Vgrajen dvosmerni dvodimenzionalni omejevalnik diode
Tip pomožnega kontakta	tip/aZrcalni kontakt 1 NC v skladu s/z IEC 60947-4-1 tip/aMehansko povezani 1 NO + 1 NC v skladu s/z IEC 60947-5-1
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Krmilno vezje: 600 V UL s certifikatom Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom v skladu s/z IEC 60947-1 Krmilno vezje: 690 V v skladu s/z IEC 60947-1 Močnostni tokokrog: 690 V CSA s certifikatom v skladu s/z IEC 60947-1 Krmilno vezje: 600 V CSA s certifikatom
Zaščitni pokrov	Z
Tip krmilnega vezja	DC Standard
Pripadajoč nazivni tok varovalk	125 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog 160 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog v skladu s/z IEC 60947-5-1 125 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 10 A gG za Krmilno vezje v skladu s/z IEC 60947-5-1
Kompatibilnostna koda	LC1D
