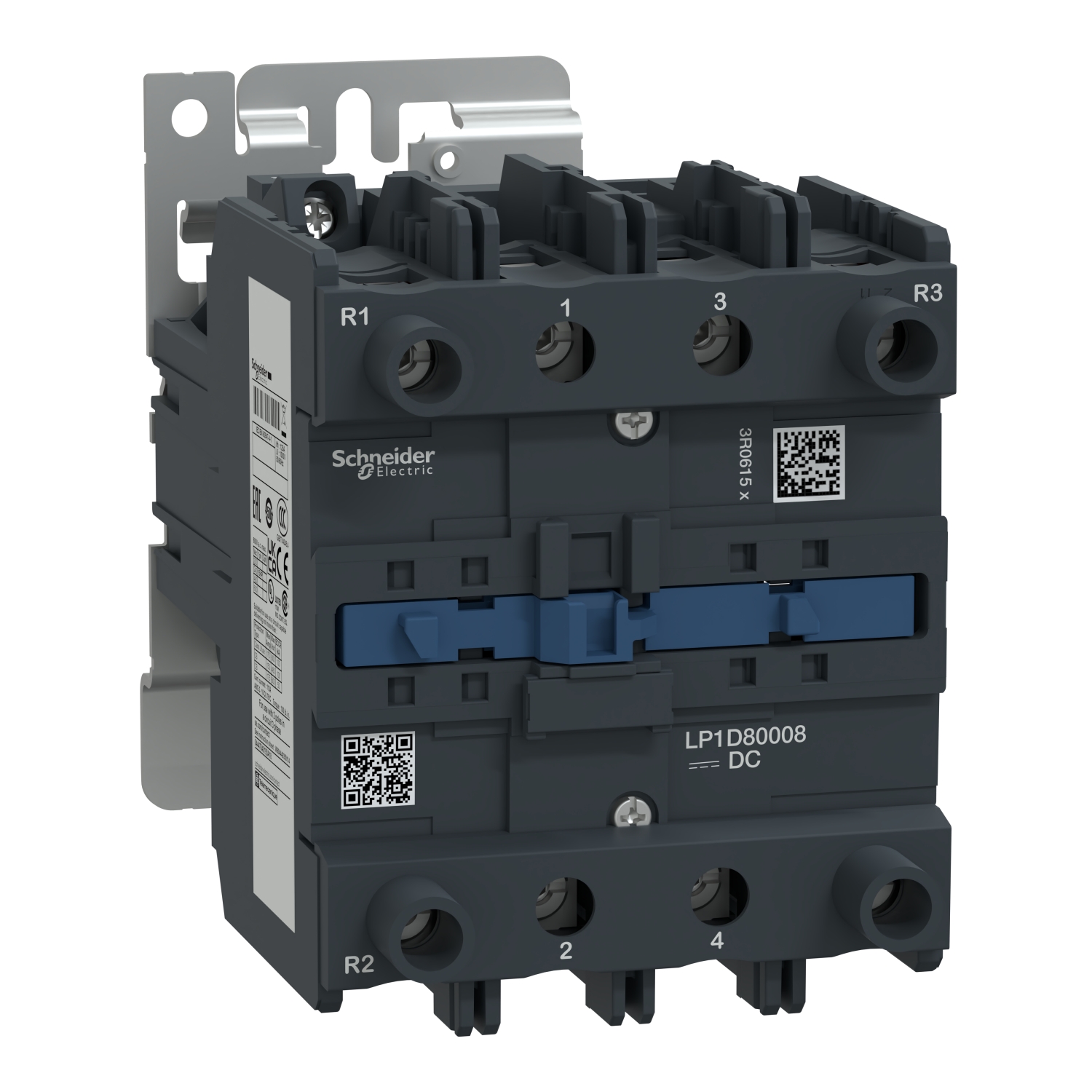

Kontaktor TeSys D – 4P (2NO+2NC) – AC-1 – 440 V 125 A – 24 V DC tuljava

LP1D80008BD

Podatkovni list: PDF

Predvidena odprema:

480,67 € z DDV

Kontaktor TeSys D - 4P (2NO+2NC) - AC-1 - 440 V 125 A - 24 V DC tuljava

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 25 do 400 Hz
Aplikacija kontaktorja	Upornostna obremenitev
Izdelek ali sestavni del	Kontaktor
Opis polov	4P
Ponudba izdelkov	TeSys Deca
Ponudba	TeSys
Kratko ime naprave	LP1D
[Uc] Krmilna napetost	24 V DC
Kategorija uporabe	AC-1
[Ie] Nazivni obratovalni tok	125 A (pri <60 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog

Komplementarno

Montažna podpora	Plošča Letev
Kompatibilnost kontakta	M4
Poraba energije pri zadrževanju v VA	22-22 W pri 20 °C
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	2 NO + 2 NC
Priključki – terminali	Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Trden Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Trden Močnostni tokokrog: Konektor 1 4-50 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Konektor 2 4-25 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Konektor 1 4-50 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Konektor 2 4-16 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Konektor 1 4-50 mm² – togost kabla: Trden Močnostni tokokrog: Konektor 2 4-25 mm² – togost kabla: Trden Krmilno vezje: Vijačni priključki 1 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem
Maksimalna operativna stopnja	3600 cik/h Pri 60 °C
Vklopna moč v W	22-22 W (pri <20 °C)
[Ith] Konvencionalni prostozračni toplotni tok	125 A (pri <60 °C) za Močnostni tokokrog
Omejitve napetosti regulacijskega vezja	0,1 do 0,3 Uc (-40-55 °C): Opustitev DC 0,85 do 1,1 Uc (-40-55 °C): Delujoče DC
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Stopnja onesnaženosti	3
Nazivna odklopna zmogljivost	1100 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	1100 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Časovna konstanta	75 ms
Operativni čas	6 do 20 ms Odpiranje 20 do 35 ms Zapiranje
Zatezni moment	Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 12 N.m – na Konektor – z izvijačemPloščat Ø 6 do Ø 8 mm Močnostni tokokrog: 12 N.m – na Konektor Šesterokotno glava vijaka 4 mm Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	10 Mciklov
[Icw] Nazivni kratkotrajen nazivni tok	135 A 40 °C – 10 min za Močnostni tokokrog 320 A 40 °C – 1 min za Močnostni tokokrog 640 A 40 °C – 10 s za Močnostni tokokrog 990 A 40 °C – 1 s za Močnostni tokokrog
Maksimalna izguba moči glede na pol	12.5 W AC-1
Povprečna impedanca	0.8 MOhm – Ith 125 A 50 Hz za Močnostni tokokrog
Tehnologija tuljave	Brez vgrajenega pomožnega omejevalnega modula
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom Močnostni tokokrog: 1000 V v skladu s/z IEC 60947-4-1
Zaščitni pokrov	Z
Tip krmilnega vezja	DC DC standardi
Pripadajoč nazivni tok varovalk	200 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 160 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog
Električna vzdržljivost	0.8 Mciklov 125 A AC-1 pri Ue<= 440 V
Kompatibilnostna koda	LP1D
