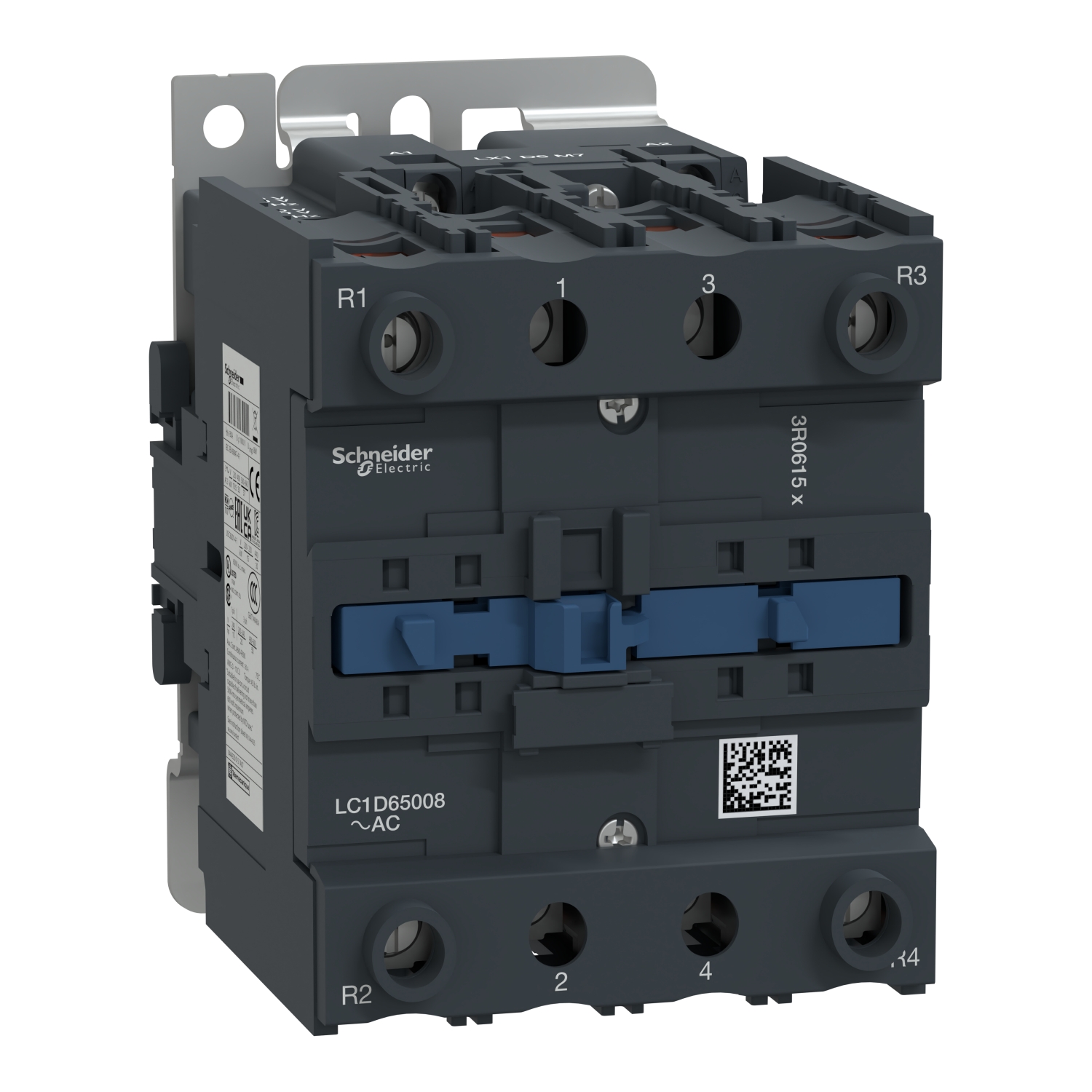

Kontaktor TeSys D – 4P (2NO+2NC) – AC-1 440 V 80 A – 48 V AC 50/60 Hz tulj.

LC1D65008E7

Podatkovni list: PDF

Predvidena odprema:

316,52 € z DDV

Kontaktor TeSys D - 4P (2NO+2NC) - AC-1 440 V 80 A - 48 V AC 50/60 Hz tulj.

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 1000 V AC 25 do 400 Hz 0 do 5,115 V
Aplikacija kontaktorja	Upornostna obremenitev
Izdelek ali sestavni del	Kontaktor
Opis polov	4P
Ponudba izdelkov	TeSys Deca
Ponudba	TeSys
Kratko ime naprave	LC1D
[Uc] Krmilna napetost	48 V AC 50/60 Hz
Kategorija uporabe	AC-1
[Ie] Nazivni obratovalni tok	80 A (pri <60 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog

Komplementarno

Montažna podpora	Plošča Letev
Kompatibilnost kontakta	M1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	2 NO + 2 NC
Priključki – terminali	Krmilno vezje: Vijačni priključki 2 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Trden Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 1-35 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 1-25 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 1-35 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 2 1-25 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 1-35 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 1-25 mm² – togost kabla: Trden Brez konca kabla
Maksimalna operativna stopnja	3600 cik/h Pri 60 °C
Poraba energije pri zadrževanju v VA	13-13 VA 60 Hz cos phi 0.3 (pri <20 °C) 15-15 VA 50 Hz cos phi 0.3 (pri <20 °C)
[Ith] Konvencionalni prostozračni toplotni tok	80 A (pri <60 °C) za Močnostni tokokrog
Omejitve napetosti regulacijskega vezja	0,3 do 0,6 Uc (-40-70 °C): Opustitev AC 50/60 Hz 0,8 do 1,1 Uc (-40-60 °C): Delujoče AC 50 Hz 0,85 do 1,1 Uc (-40-60 °C): Delujoče AC 60 Hz 1 do 1,1 Uc (60-70 °C): Delujoče AC 50/60 Hz
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Stopnja onesnaženosti	3
Nazivna odklopna zmogljivost	1000 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	1000 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Operativni čas	4 do 19 ms Odpiranje 12 do 26 ms Zapiranje
Zatezni moment	Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 8 N.m – na Vijačni priključki – kabel 25-35 mm² Šesterokotno glava vijaka 4 mm Močnostni tokokrog: 5 N.m – na Vijačni priključki – kabel 1-25 mm² Šesterokotno glava vijaka 4 mm Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	6 Mciklov
[Icw] Nazivni kratkotrajen nazivni tok	640 A 40 °C – 10 s za Močnostni tokokrog 900 A 40 °C – 1 s za Močnostni tokokrog 110 A 40 °C – 10 min za Močnostni tokokrog 260 A 40 °C – 1 min za Močnostni tokokrog
Disipacija toplote	4-5 W pri 50/60 Hz
Maksimalna izguba moči glede na pol	9.6 W AC-1
Povprečna impedanca	1.5 MOhm – Ith 80 A 50 Hz za Močnostni tokokrog
Vklopna moč v VA	140-140 VA 60 Hz cos phi 0.75 (pri <20 °C) 160-160 VA 50 Hz cos phi 0.75 (pri <20 °C)
Tehnologija tuljave	Brez vgrajenega pomožnega omejevalnega modula
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1
Zaščitni pokrov	Z
Tip krmilnega vezja	AC pri 50/60 Hz
Pripadajoč nazivni tok varovalk	125 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 125 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog
Električna vzdržljivost	1.4 Mciklov 80 A AC-1 pri Ue<= 440 V
Kompatibilnostna koda	LC1D
