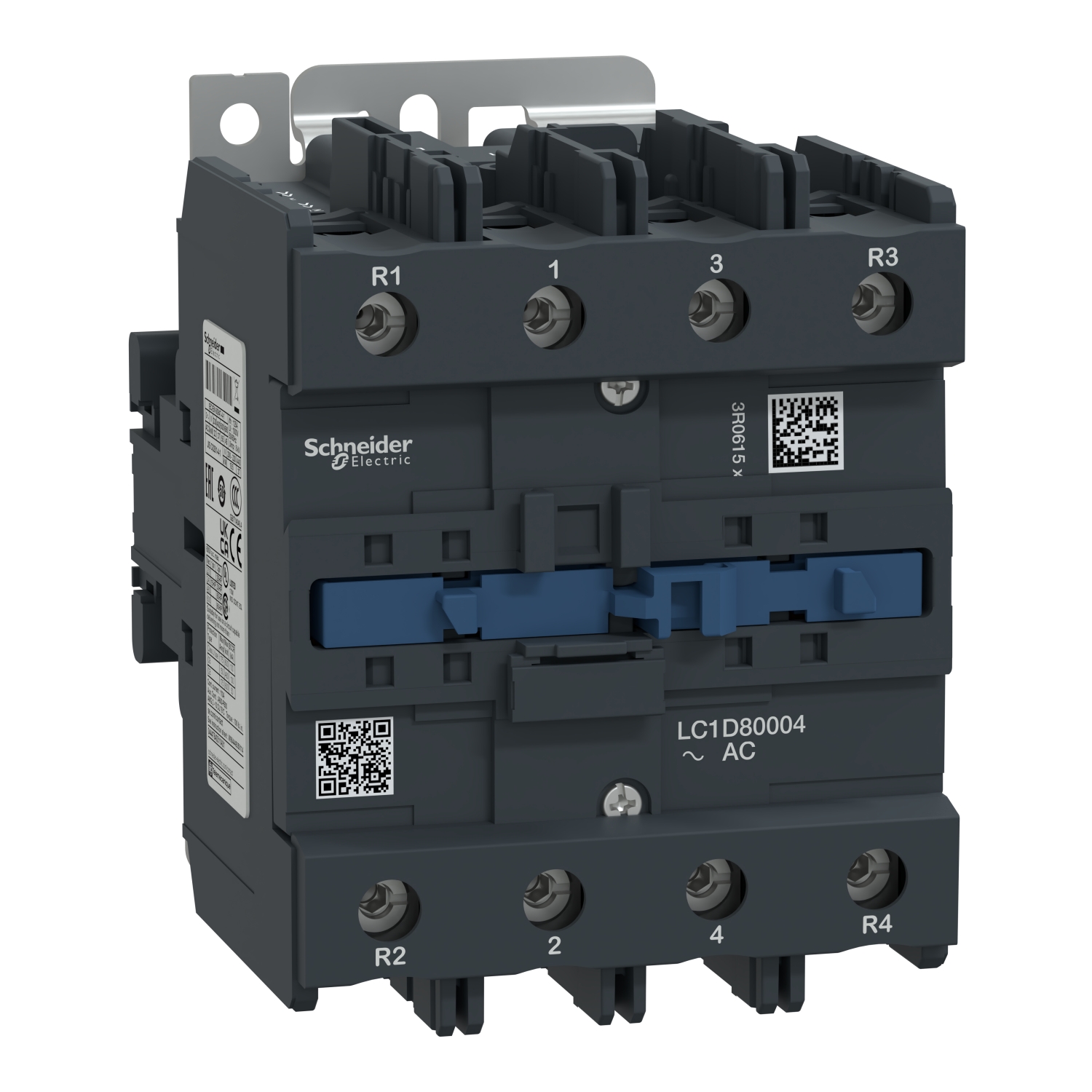

Kontaktor TeSys D – 4P (4 NO) – AC-1 440 V 125 A – 110 V AC 50/60 Hz tuljava

LC1D80004F7

Podatkovni list: PDF

Predvidena odprema:

363,66 € z DDV

Kontaktor TeSys D - 4P (4 NO) - AC-1 440 V 125 A - 110 V AC 50/60 Hz tuljava

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 300 V DC 25 do 400 Hz Močnostni tokokrog: <= 690 V AC
Aplikacija kontaktorja	Upornostna obremenitev
Izdelek ali sestavni del	Kontaktor
Opis polov	4P
Ponudba izdelkov	TeSys Deca
Ponudba	TeSys
Kratko ime naprave	LC1D
[Uc] Krmilna napetost	110 V AC 50/60 Hz
Kategorija uporabe	AC-1
[Ie] Nazivni obratovalni tok	125 A (pri <60 °C) pri <= 1000 V AC AC-1 za Močnostni tokokrog 80 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 80 A (pri <60 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog 55 A (pri <60 °C) pri <= 400 V AC AC-4 za Močnostni tokokrog

Komplementarno

Montažna podpora	Plošča Letev
Kompatibilnost kontakta	M1
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	4 NO
Priključki – terminali	Krmilno vezje: Vijačni priključki 2 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 1-2.5 mm² – togost kabla: Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 1-4 mm² – togost kabla: Trden Brez konca kabla Krmilno vezje: Vijačni priključki 2 1-4 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Konektor 1 4-50 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Konektor 2 4-25 mm² – togost kabla: Prilagodljiv Brez konca kabla Močnostni tokokrog: Konektor 1 4-50 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Konektor 2 4-16 mm² – togost kabla: Prilagodljiv s kabelskim koncem Močnostni tokokrog: Konektor 1 4-50 mm² – togost kabla: Trden Brez konca kabla Močnostni tokokrog: Konektor 2 4-25 mm² – togost kabla: Trden Brez konca kabla
Maksimalna operativna stopnja	3600 cik/h Pri 60 °C
Poraba energije pri zadrževanju v VA	26-26 VA 60 Hz cos phi 0.3 (pri <20 °C) 26-26 VA 50 Hz cos phi 0.3 (pri <20 °C)
Moč motorja kW	22 kW pri 220 do 230 V AC 50/60 Hz 37 kW pri 380 do 400 V AC 50/60 Hz 45 kW pri 660 do 690 V AC 50/60 Hz 55 kW pri 500 V AC 50/60 Hz 45 kW pri 415 do 440 V AC 50/60 Hz
[Ith] Konvencionalni prostozračni toplotni tok	125 A (pri <60 °C) za Močnostni tokokrog
Omejitve napetosti regulacijskega vezja	0,85 do 1,1 Uc (-40-55 °C): Delujoče AC 60 Hz 0,3 do 0,6 Uc (-40-70 °C): Opustitev AC 50/60 Hz 0,8 do 1,1 Uc (-40-55 °C): Delujoče AC 50 Hz 1 do 1,1 Uc (55-70 °C): Delujoče AC 50/60 Hz
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Stopnja onesnaženosti	3
Nazivna odklopna zmogljivost	1100 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	1100 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Operativni čas	20 do 35 ms Zapiranje 6 do 20 ms Odpiranje
Zatezni moment	Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Močnostni tokokrog: 12 N.m – na Konektor – z izvijačemPloščat Ø 6 do Ø 8 mm Močnostni tokokrog: 12 N.m – na Konektor Šesterokotno glava vijaka 4 mm Krmilno vezje: 1.2 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	4 Mciklov
[Icw] Nazivni kratkotrajen nazivni tok	640 A 40 °C – 10 s za Močnostni tokokrog 990 A 40 °C – 1 s za Močnostni tokokrog 135 A 40 °C – 10 min za Močnostni tokokrog 320 A 40 °C – 1 min za Močnostni tokokrog
Disipacija toplote	6-10 W pri 50/60 Hz
Maksimalna izguba moči glede na pol	12.5 W AC-1
Povprečna impedanca	0.8 MOhm – Ith 125 A 50 Hz za Močnostni tokokrog
Vklopna moč v VA	245-245 VA 60 Hz cos phi 0.75 (pri <20 °C) 245-245 VA 50 Hz cos phi 0.75 (pri <20 °C)
Tehnologija tuljave	Brez vgrajenega pomožnega omejevalnega modula
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom Močnostni tokokrog: 1000 V v skladu s/z IEC 60947-4-1
Zaščitni pokrov	Z
Tip krmilnega vezja	AC pri 50/60 Hz
Pripadajoč nazivni tok varovalk	200 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 160 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog
Električna vzdržljivost	0.8 Mciklov 125 A AC-1 pri Ue<= 440 V
Kompatibilnostna koda	LC1D
