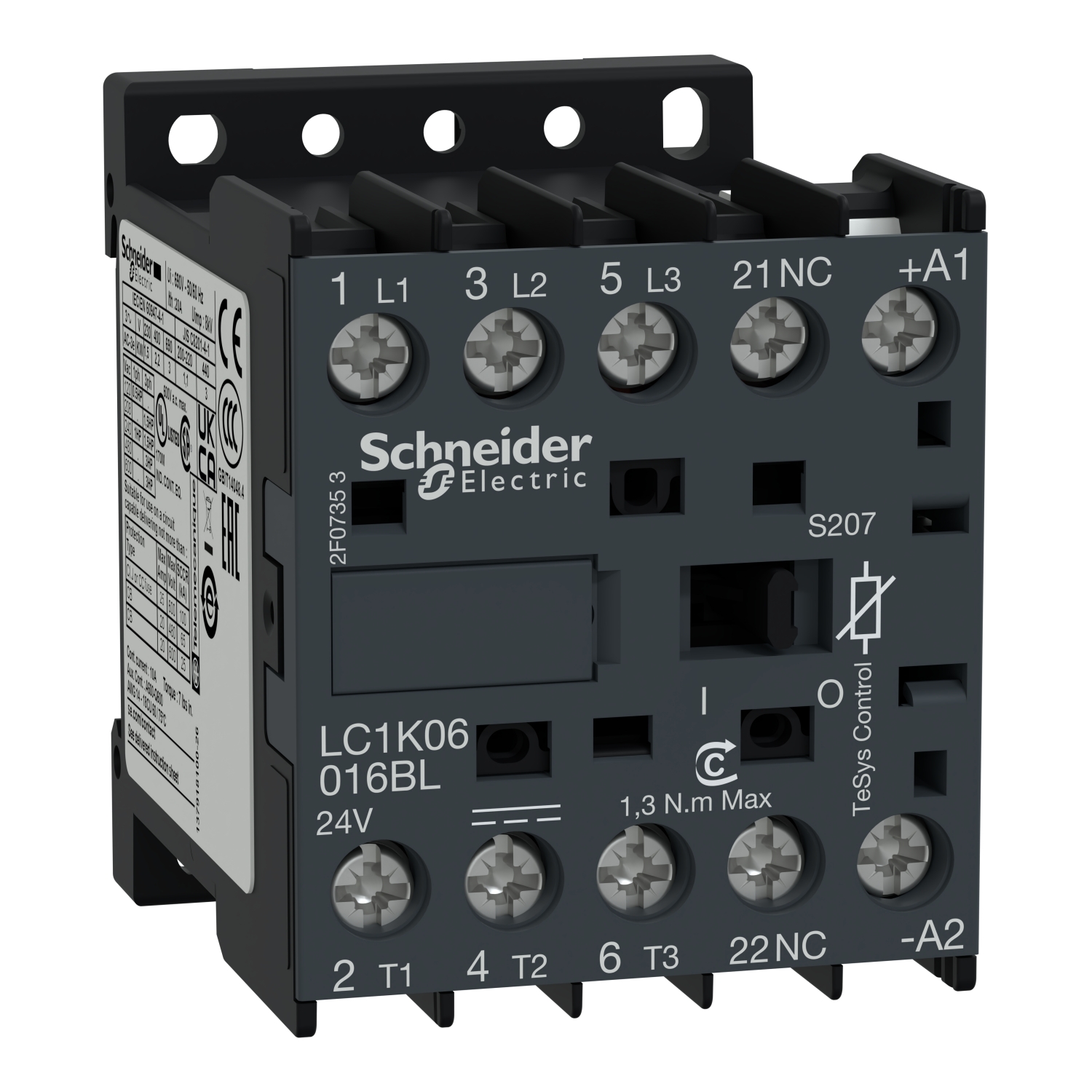

Kontaktor, TeSys K, 3P, AC-3, 440V 6A, 1NC pomožn., 24V DC nizka por. tulj.

LC1K06016BLS207

Podatkovni list: PDF

Predvidena odprema:

44,45 € z DDV

Kontaktor, TeSys K, 3P, AC-3, 440V 6A, 1NC pomožn., 24V DC nizka por. tulj.

Glavno

Aplikacija kontaktorja	Krmilnik motorja
Izdelek ali sestavni del	Kontaktor
Ponudba izdelkov	TeSys K
Ponudba	TeSys
Kratko ime naprave	LC1K
Aplikacija naprave	Krmiljenje

Komplementarno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC <= 400 Hz Signalni tokokrog: <= 690 V AC <= 400 Hz
Montažna podpora	Letev Plošča
Poraba energije pri zadrževanju v VA	1.8-1.8 W pri 20 °C
Izolacijska upornost	> 10 MOhm za Signalni tokokrog
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Konfiguracija kontaktov	3 NO
Maksimalna operativna stopnja	3600 cik/h
Vklopna moč v W	1.8-1.8 W (pri <20 °C)
Opis polov	3P
Širina	45 mm
Globina	57 mm
Mehanska robustnost	Šoki Kontaktor zaprt, na X osi: 10 Gn za 11 ms v skladu s/z IEC 60068-2-27 Šoki Kontaktor zaprt, na Y osi: 15 Gn za 11 ms v skladu s/z IEC 60068-2-27 Šoki Kontaktor zaprt, na z osi: 15 Gn za 11 ms v skladu s/z IEC 60068-2-27 Šoki Kontaktor odprt, na X osi: 6 Gn za 11 ms v skladu s/z IEC 60068-2-27 Šoki Kontaktor odprt, na Y osi: 10 Gn za 11 ms v skladu s/z IEC 60068-2-27 Šoki Kontaktor odprt, na z osi: 10 Gn za 11 ms v skladu s/z IEC 60068-2-27 Vibracije Kontaktor zaprt: 4 Gn, 5 do 300 Hz v skladu s/z IEC 60068-2-6 Vibracije Kontaktor odprt: 2 Gn, 5 do 300 Hz v skladu s/z IEC 60068-2-6
Omejitve napetosti regulacijskega vezja	Delujoče: 0,7 do 1,3 Uc (pri <50 °C) Opustitev: >= 0,10 Uc (pri <50 °C)
[Ith] Konvencionalni prostozračni toplotni tok	20 A (pri <60 °C) za Močnostni tokokrog 10 A (pri <50 °C) za Signalni tokokrog
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	110 A pri 220 do 230 V v skladu s/z IEC 60947 110 A pri 380 do 400 V v skladu s/z IEC 60947 110 A pri 415 V v skladu s/z IEC 60947 110 A pri 440 V v skladu s/z IEC 60947 80 A pri 500 V v skladu s/z IEC 60947 70 A pri 660 do 690 V v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	110 A AC za Močnostni tokokrog v skladu s/z IEC 60947 110 A AC za Signalni tokokrog v skladu s/z IEC 60947
Moč motorja kW	1.5 kW pri 220 do 230 V AC 50/60 Hz AC-3 2.2 kW pri 380 do 415 V AC 50/60 Hz AC-3 3 kW pri 440/690 V AC 50/60 Hz AC-3 1.5 kW pri 220 do 230 V AC 50/60 Hz AC-3e 2.2 kW pri 380 do 415 V AC 50/60 Hz AC-3e 3 kW pri 440/690 V AC 50/60 Hz AC-3e 1.5 kW pri 220 do 230 V AC 50/60 Hz AC-4 2.2 kW pri 380 do 415 V AC 50/60 Hz AC-4 3 kW pri 440/690 V AC 50/60 Hz AC-4
Minimalna preklopna napetost	17 V za Signalni tokokrog
Mehanska vzdržljivost	30 Mciklov
Zatezni moment	Močnostni tokokrog 0.8-1.3 N.m Obročni čepni terminali 3.2 mm Ploščat Ø 6 mm Močnostni tokokrog 0.8-1.3 N.m Obročni čepni terminali 3.2 mm Philips št. 2 Močnostni tokokrog 0.8-1.3 N.m Obročni čepni terminali Pozidriv št. 2
[Icw] Nazivni kratkotrajen nazivni tok	90 A 50 °C – 1 s za Močnostni tokokrog 85 A 50 °C – 5 s za Močnostni tokokrog 80 A 50 °C – 10 s za Močnostni tokokrog 60 A 50 °C – 30 s za Močnostni tokokrog 45 A 50 °C – 1 min za Močnostni tokokrog 40 A 50 °C – 3 min za Močnostni tokokrog 20 A 50 °C – >= 15 min za Močnostni tokokrog 80 A – 1 s za Signalni tokokrog 90 A – 500 ms za Signalni tokokrog 110 A – 100 ms za Signalni tokokrog
Disipacija toplote	1.8-1.8 W
Minimalni preklopni tok	5 mA za Signalni tokokrog
[Uc] Krmilna napetost	24 V DC
Povprečna impedanca	3 MOhm – Ith 20 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NC
Razdalja brez prekrivanja	0.5 mm
Teža izdelka (neto)	0.235 kg
Tehnologija tuljave	Z integrirano dušilno napravo
Kategorija uporabe	AC-3 AC-3e AC-4
[Ie] Nazivni obratovalni tok	6 A (pri <60 °C) pri <= 440 V AC AC-3 za Močnostni tokokrog 6 A (pri <60 °C) pri <= 440 V AC AC-3e za Močnostni tokokrog
Tip pomožnega kontakta	tip/aTrenutne 1 NC
Operativni čas	10 do 20 ms De-energizacija tuljave in NO odpiranje 30 do 40 ms Energizacija tuljave in NO zapiranje
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Signalni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Signalni tokokrog: 690 V v skladu s/z IEC 60947-5-1 Močnostni tokokrog: 750 V v skladu s/z VDE 0110 skupina C Močnostni tokokrog: 690 V v skladu s/z BS 5424 Močnostni tokokrog: 690 V v skladu s/z NF C 20-040
Zaščitni pokrov	Z
Višina	58 mm
Tip krmilnega vezja	DC Nizka poraba
Pripadajoč nazivni tok varovalk	25 A gG pri <= 440 V za Močnostni tokokrog 10 A gG za Signalni tokokrog v skladu s/z IEC 60947 10 A gG za Signalni tokokrog v skladu s/z VDE 0660
Priključki – terminali	Močnostni tokokrog: Obročni čepni terminali (zunanji premer: 7 mm)
Frekvenca signalnega tokokroga	<= 400 Hz
Električna vzdržljivost	1.3 Mciklov 6 A AC-3 pri Ue<= 440 V
