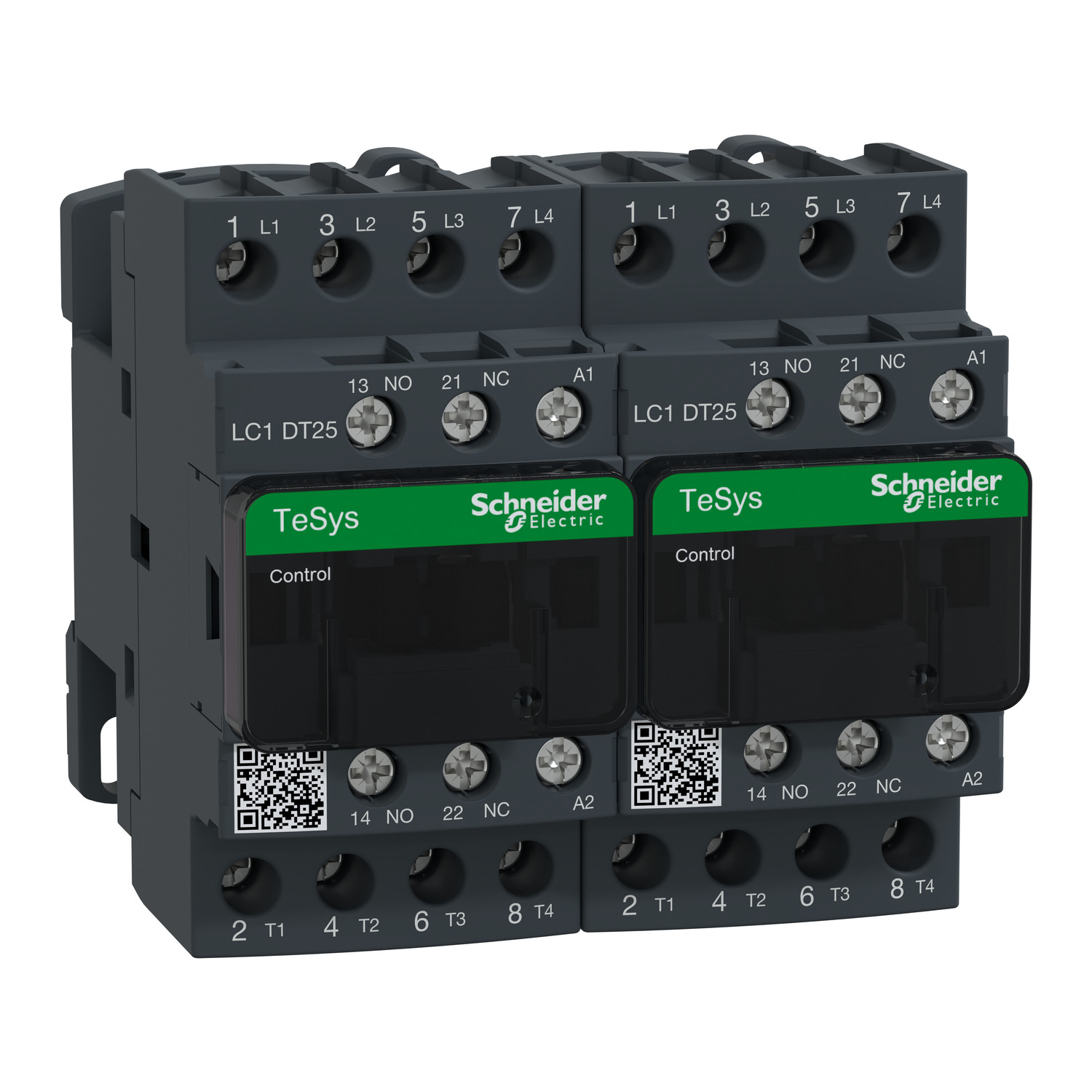

Kontaktor za preklop TeSys D – 4P (4 NO) – AC-1 – 440 V 25 A – 230 V AC tulj.

LC2DT25P7

Podatkovni list: PDF

Predvidena odprema:

99,33 € z DDV

Kontaktor za preklop TeSys D - 4P (4 NO) - AC-1 - 440 V 25 A - 230 V AC tulj.

Glavno

[Ue] Nazivna operativna napetost	Močnostni tokokrog: <= 690 V AC 25 do 400 Hz Močnostni tokokrog: <= 300 V DC
Montažna podpora	Letev Plošča
Aplikacija kontaktorja	Upornostna obremenitev
Izdelek ali sestavni del	Preklopni kontaktor
Ime izdelka	TeSys D TeSys Deca
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	4 NO
Maksimalna operativna stopnja	3600 cik/h 60 °C
Opis polov	4P
Tip blokade	Mehansko
Ponudba izdelkov	TeSys D TeSys Deca
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C) za Signalni tokokrog 25 A (pri <60 °C) za Močnostni tokokrog
Stopnja varnostne zanesljivosti	B10d = 1369863 ciklov Kontaktor z nazivnim bremenom v skladu s/z EN/ISO 13849-1 B10d = 20000000 ciklov Kontaktor z mehanskim bremenom v skladu s/z EN/ISO 13849-1
Nazivna odklopna zmogljivost	250 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947
Irms nazivna zmogljivost izdelave	250 A pri 440 V za Močnostni tokokrog v skladu s/z IEC 60947 140 A AC za Signalni tokokrog v skladu s/z IEC 60947-5-1 250 A DC za Signalni tokokrog v skladu s/z IEC 60947-5-1
Ponudba	TeSys TeSys Deca
Zatezni moment	Močnostni tokokrog: 1.7 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Močnostni tokokrog: 1.7 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 Krmilno vezje: 1.7 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2 Močnostni tokokrog: 2.5 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	15 Mciklov
Kratko ime naprave	LC2D
[Icw] Nazivni kratkotrajen nazivni tok	30 A 40 °C – 10 min za Močnostni tokokrog 61 A 40 °C – 1 min za Močnostni tokokrog 105 A 40 °C – 10 s za Močnostni tokokrog 210 A 40 °C – 1 s za Močnostni tokokrog 100 A – 1 s za Signalni tokokrog 120 A – 500 ms za Signalni tokokrog 140 A – 100 ms za Signalni tokokrog
Certifikati izdelkov	UL CSA EAC GL CCC EU-RO-MR by DNV-GL UKCA CB
[Uc] Krmilna napetost	230 V AC 50/60 Hz
Maksimalna izguba moči glede na pol	1.56 W AC-1
Povprečna impedanca	2.5 MOhm – Ith 25 A 50 Hz za Močnostni tokokrog
Sestava pomožnega kontakta	1 NO + 1 NC
Kategorija uporabe	AC-1
[Ie] Nazivni obratovalni tok	25 A (pri <60 °C) pri <= 440 V AC AC-1 za Močnostni tokokrog
Operativni čas	12…22 ms Zapiranje 4 do 19 ms Odpiranje
Prenapetostna kategorija	III
[Ui] Nazivna izolacijska napetost	Močnostni tokokrog: 690 V v skladu s/z IEC 60947-4-1 Močnostni tokokrog: 600 V CSA s certifikatom Močnostni tokokrog: 600 V UL s certifikatom Signalni tokokrog: 690 V v skladu s/z IEC 60947-1 Signalni tokokrog: 600 V CSA s certifikatom Signalni tokokrog: 600 V UL s certifikatom
Zaščitni pokrov	Z
Tip krmilnega vezja	AC pri 50/60 Hz
Standardi	CSA C22.2 št. 60947-4-1 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 št. 60947-5-1 GB/T 14048.4
Pripadajoč nazivni tok varovalk	10 A gG za Signalni tokokrog v skladu s/z IEC 60947-5-1 40 A gG pri <= 690 V koordinacija Tip 1 za Močnostni tokokrog 25 A gG pri <= 690 V koordinacija Tip 2 za Močnostni tokokrog
Priključki – terminali	Močnostni tokokrog: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 2 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 2 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Močnostni tokokrog: Vijačni priključki 1 kabel/li 1-4 mm²Trden Močnostni tokokrog: Vijačni priključki 2 kabel/li 1-4 mm²Trden Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 2 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Krmilno vezje: Vijačni priključki 1 kabel/li 1-4 mm²Trden Krmilno vezje: Vijačni priključki 2 kabel/li 1-4 mm²Trden
Predstavitev naprave	Pred-izdelano in predožičeno močnostno povezavo
Električna vzdržljivost	0.8 Mciklov 25 A AC-1 pri Ue<= 690 V

Komplementarno

Kompatibilnost kontakta	M6
Izolacijska upornost	> 10 MOhm za Signalni tokokrog
Poraba energije pri zadrževanju v VA	7.5-7.5 VA 60 Hz cos phi 0.3 (pri <20 °C) 7-7 VA 50 Hz cos phi 0.3 (pri <20 °C)
Omejitve napetosti regulacijskega vezja	0,3 do 0,6 Uc (-40-60 °C): Opustitev AC 50/60 Hz 0,8 do 1,1 Uc (-40-60 °C): Delujoče AC 50 Hz 0,85 do 1,1 Uc (-40-60 °C): Delujoče AC 60 Hz
Minimalna preklopna napetost	17 V za Signalni tokokrog
Disipacija toplote	2-3 W pri 50/60 Hz
Čas brez prekrivanja	1.5 ms Ob de-energizaciji Med NC in NO kontaktom 1.5 ms Ob energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA za Signalni tokokrog
Vklopna moč v VA	70-70 VA 60 Hz cos phi 0.75 (pri <20 °C) 70-70 VA 50 Hz cos phi 0.75 (pri <20 °C)
Tehnologija tuljave	Brez vgrajenega pomožnega omejevalnega modula
Tip pomožnega kontakta	tip/aMehansko povezani 1 NO + 1 NC v skladu s/z IEC 60947-5-1 tip/aZrcalni kontakt 1 NC v skladu s/z IEC 60947-4-1
Frekvenca signalnega tokokroga	25 do 400 Hz
Kompatibilnostna koda	LC2D
