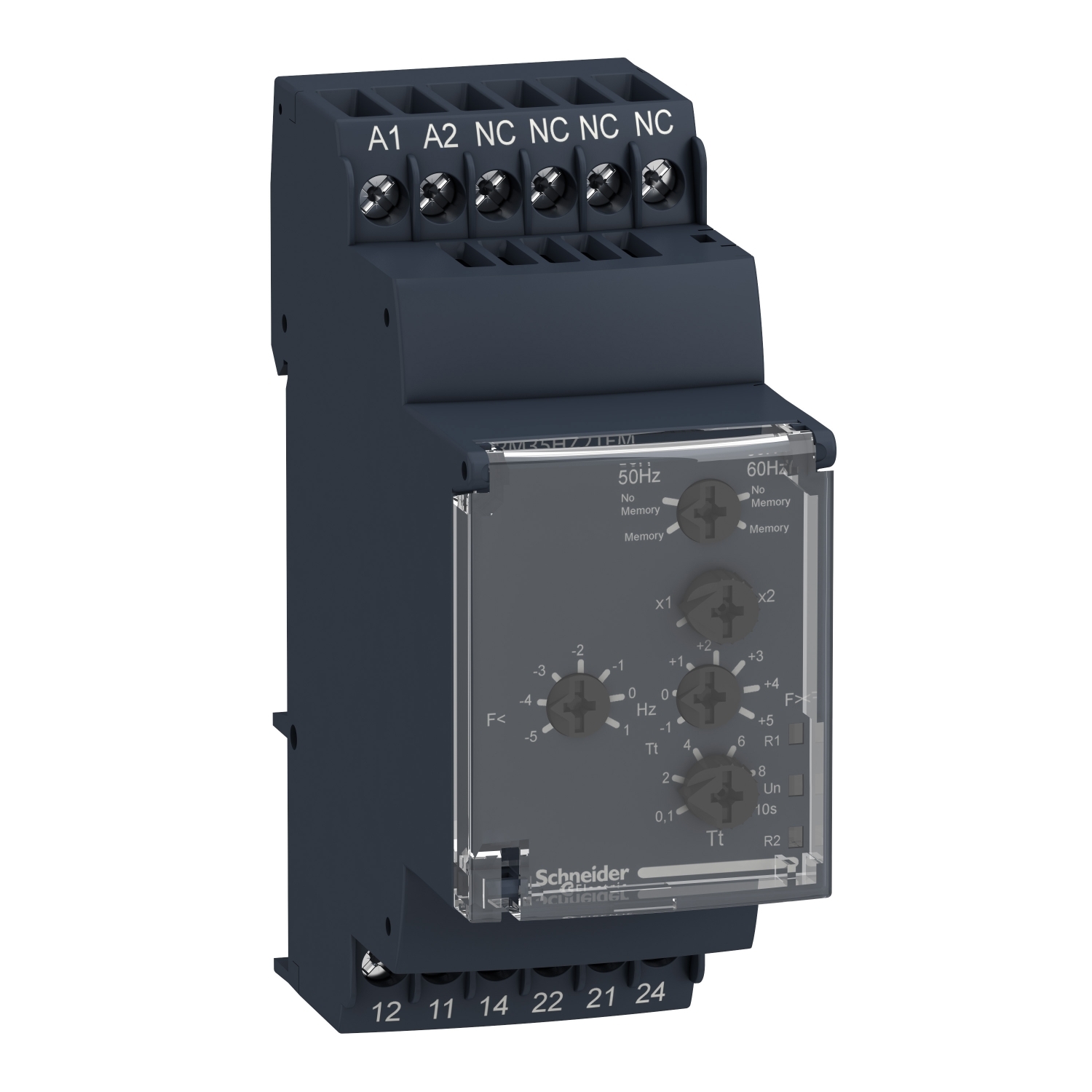

Kontrolni rele frekvence RM35-HZ – obseg 40 do 70 Hz

RM35HZ21FM

Podatkovni list: PDF

Predvidena odprema:

128,47 € z DDV

Kontrolni rele frekvence RM35-HZ - obseg 40 do 70 Hz

Glavno

Priključki – terminali	Vijačni konektorji
Izdelek ali sestavni del	Relej za regulacijo frekvence
Kategorija uporabe	AC-12 v skladu s/z IEC 60947-5-1 AC-13 v skladu s/z IEC 60947-5-1 AC-14 v skladu s/z IEC 60947-5-1 AC-15 v skladu s/z IEC 60947-5-1 DC-12 v skladu s/z IEC 60947-5-1 DC-13 v skladu s/z IEC 60947-5-1 DC-14 v skladu s/z IEC 60947-5-1
Tip časovne zakasnitve	Nastavljiv 0,1 do 10 s, +/- 10 % Tt- časovni zamik ob napaki
Parametri, nadzorovani s relejem	Nadfrekvenčno in podfrekvenčno 50 ali 60 Hz
[In] Nazivni tok	5 A
Maksimalna poraba energije v VA	6 VA AC
Ponudba izdelkov	Harmony krmilni releji
Merilno območje	40 do 70 Hz
Ime releja	RM35HZ21FM
[Uc] Krmilna napetost	120 do 277 V
Minimalni preklopni tok	10 mA pri 5 V DC
Preklopna zmogljivost v VA	1250 VA
Tip kontakta in sestava	2 C/O
Tip releja	Releji za regulacijo frekvence

Komplementarno

Histereza	0.3-0.3 % Fiksen
Operativna stopnja	<= 360 operacij/h Polna obremenitev
Izhodni kontakti	1 C/O + 1 C/O
Operativni položaj	Katerikoli položaj Brez redukcije
Prenapetostna kategorija	III conforming to IEC 60664-1
Širina	35 mm
Merilna napaka	+/- 0,05 %/°C s spreminjanjem temperature < +/- 1 % čez celotni obseg s spremembami napetosti
Stanje LED	1 LED Zelena za Vklop 1 LED Rumena za Pravilna frekvenca (visok R1) 1 LED Rumena za Pravilna frekvenca (nizek R2)
Material kontaktov	Brez kadmija
Oznaka	CE: 73/23/EEC CE: EMC 89/336/EEC
Tip krmiljenja	Brez testne tipke
Izolacija	Brez galvanske izolacije med napajanjem in merjenjem
Omejitve napajalne napetosti	102-308 V AC
Mehanska vzdržljivost	30000000 ciklov
Frekvenca krmilnega vezja	40 do 70 Hz
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
Frekvenca napajanja	50/60 Hz +/- 10 %
Maksimalni merilni cikel	200 ms Cikel merjenja kot prava efektivna vrednost
Maksimalna preklopna napetost	250 V AC/DC
Čas ponastavitve	2000 ms Časovna zakasnitev
Priključki – terminali	Vijačne sponke, 1 x 0,5 do 1 x 4 mm² (AWG 20 do AWG 11) Trden Brez konca kabla Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 24 do AWG 12) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem
[Ui] Nazivna izolacijska napetost	400 V v skladu s/z IEC 60664-1
Montažna podpora	35 mm simetrična DIN letev v skladu s/z IEC 60715
Nominalni izhodna moč	5 A
Vhodna frekvenca	70 Hz
Material ohišja	Samo-gasilna plastika
Natančnost merjenja	+/- 10 % celotne vrednosti obsega pri vhodu +/- 10 % celotne vrednosti obsega pri časovni zakasnitvi
Električna vzdržljivost	100000 ciklov
[Us] Nazivna napajalna napetost	120 do 277 V AC 120 do 277 V AC, Brez lastnega napajanja
Natančnost ponovitve	+/- 0,5 % za Vhod in merilni tokokrog +/- 0,5 % zaČasovna zakasnitev
Izolacijska upornost	> 500 MOhm pri 500 V DC Med napajanjem in relejnim izhodom v skladu s/z IEC 60255-5 > 500 MOhm pri 500 V DC Med merjenjem in relejnim izhodom v skladu s/z IEC 60664-1 > 1 MOhm pri 500 V DC Med dobavo in merjenjem v skladu s/z IEC 60255-5 > 500 MOhm pri 500 V DC Med napajanjem in relejnim izhodom v skladu s/z IEC 60664-1 > 500 MOhm pri 500 V DC Med merjenjem in relejnim izhodom v skladu s/z IEC 60255-5 > 1 MOhm pri 500 V DC Med dobavo in merjenjem v skladu s/z IEC 60664-1
Nastavitev praga	-2 do 10 Hz -10 do 2 Hz
Kompatibilnostna koda	RM3
Omejitve napetosti regulacijskega vezja	– 15 % + 10 % Un
Zakasnitev zagona ob vklopu	0.5 s
