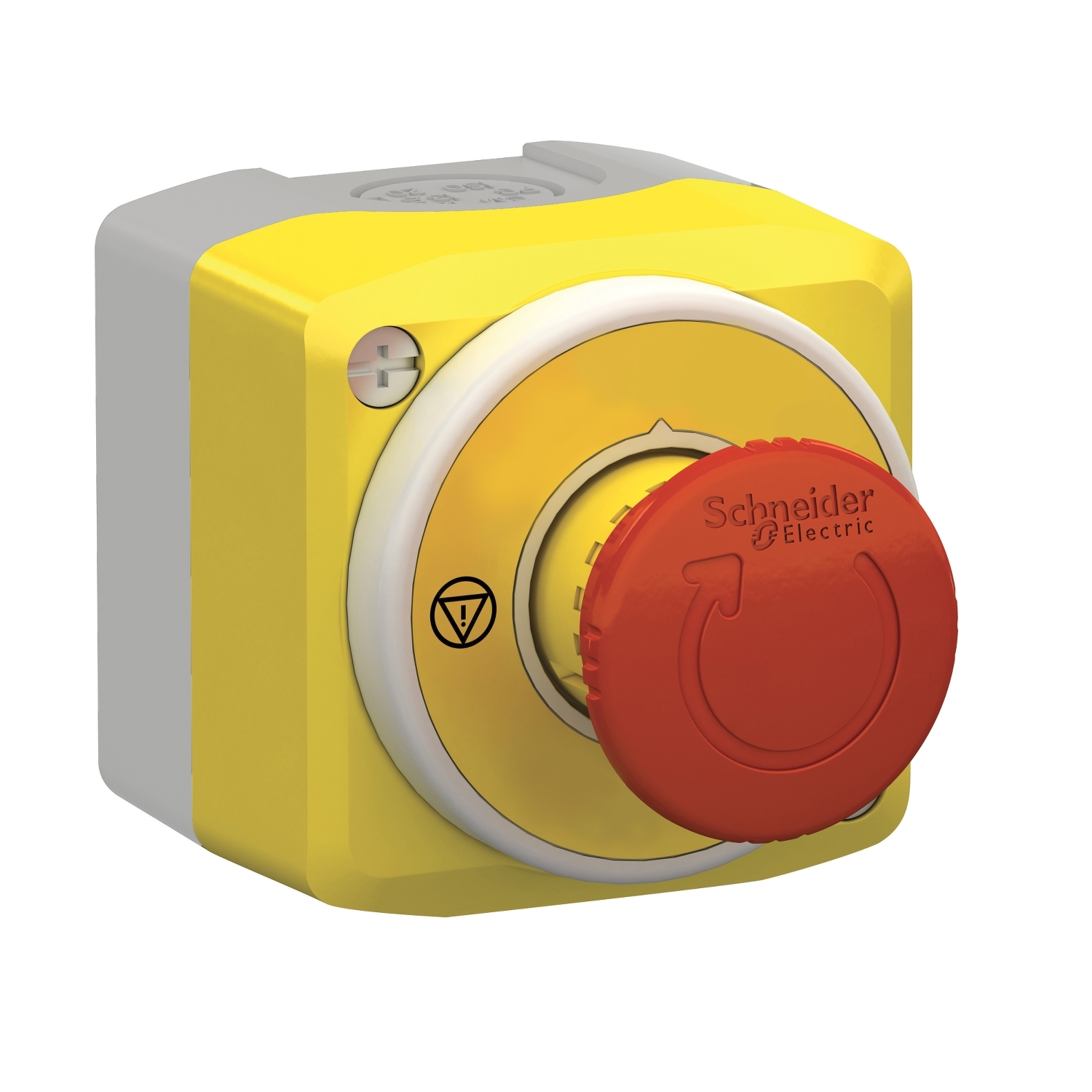

Krmilna konzola, Harmony XALD, plastična, rumen pokrov, 1 izklop v sili 40 mm, zasuk za sprostitev, osvetljen belo rdeč fiksni, 1NO 1NC, 24 V AC DC

XALK178W3B140E

Podatkovni list: PDF

Predvidena odprema:

70,50 € z DDV

Krmilna konzola, Harmony XALD, plastična, rumen pokrov, 1 izklop v sili 40 mm, zasuk za sprostitev, osvetljen belo rdeč fiksni, 1NO 1NC, 24 V AC DC

Glavno

Ponudba izdelkov	Harmony XALK
Izdelek ali sestavni del	Kompletna krmilna postaja
Kratko ime naprave	XALK
Destinacija izdelka	Za XB5 Ø 22 mm kontrolne in signalne enote
Aplikacija krmilne postaje	Funkcija izklopa v sili Funkcija zaustavitve v sili
Barva osnove omare	Svetlo siva (RAL 7035)
Barva pokrova	Rumena (RAL 1021)
Material	Polikarbonat
Profil operaterja	1 tipka z gobasto glavo
Opis operaterjev	Rdeča neoznačena 1 NO + 1 NC
Ponastavitev	Sprostitev na zasuk
Sestava krmilne postaje	1 gobasta glava Ø 40 mm tipka, Rdeča 1 NO + 1 NC
Premik kontakta	Počasen izklop

Komplementarno

Krmilna napetost izmeničnega toka 50 HZ	24 V
Kabelska uvodnica	1 izhodna odprtina za kabelski vhod 0…14 mm 2 izhodni odprtini za kabelsko uvodnico Pg 13 in ISO M20 0…12 mm
Krmilna napetost izmeničnega toka 60 HZ	24 V
Teža izdelka (neto)	0,180 kg
Krmilna napetost enosmernega toka	24 V
Razred električne izolacije	Razred II v skladu s/z IEC 61140
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja: 0,1 m
Number of command positions	1
Number of indicator lights	0
Number of push buttons	0
Pozitivna odprtina	Z v skladu s/z IEC 60947-5-1 dodatek K
Operating travel	1,5 mm (NC spreminjanje električnega stanja) 4,3 mm (Skupna pot)
Operativna sila	44 N
Number of selector switches	0
Mehanska vzdržljivost	300000 ciklov
Priključki – terminali	Vijačni priključki, <= 2 x 1.5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, >= 1 x 0.22 mm² Brez konca kabla v skladu s/z IEC 60947-1
Number of key switches	0
Zatezni moment	0,8…1,2 N.m v skladu s/z IEC 60947-1
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
Material kontaktov	Srebrna zlitina (Ag/Ni)
Kratkostična zaščita	10 A Varovalka modula tip/a GG v skladu s/z IEC 60947-5-1
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Number of mushroom-shaped push-buttons	1
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Odpornost na elektrostatično razelektritev	4 kV Na stiku (na kovinskih delih) v skladu s/z IEC 61000-4-2 8 kV V prostem zraku (v zolacijskih delih) v skladu s/z IEC 61000-4-2
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0,1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0,27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0,55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1,2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Električna vzdržljivost	1000000 ciklov, AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0,2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C 1000000 ciklov, DC-13, 0,5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0,5 v skladu s/z IEC 60947-5-1 dodatek C
Izklop v sili (EPO)	No
Električna zanesljivost	Λ < 10exp(-6) pri 5 V, 1 mA v skladu s/z IEC 60947-5-4 Λ < 10exp(-8) pri 17 V, 5 mA v skladu s/z IEC 60947-5-4
Število kontaktov kot normalno zaprt kontakt	1
Število kontaktov kot normalno odprt kontakt	1
Število kontaktov kot preklopni kontakt	0
Material ohišja	Plastika
Barva ohišja	Yellow
Barva pokrova	Rumena
