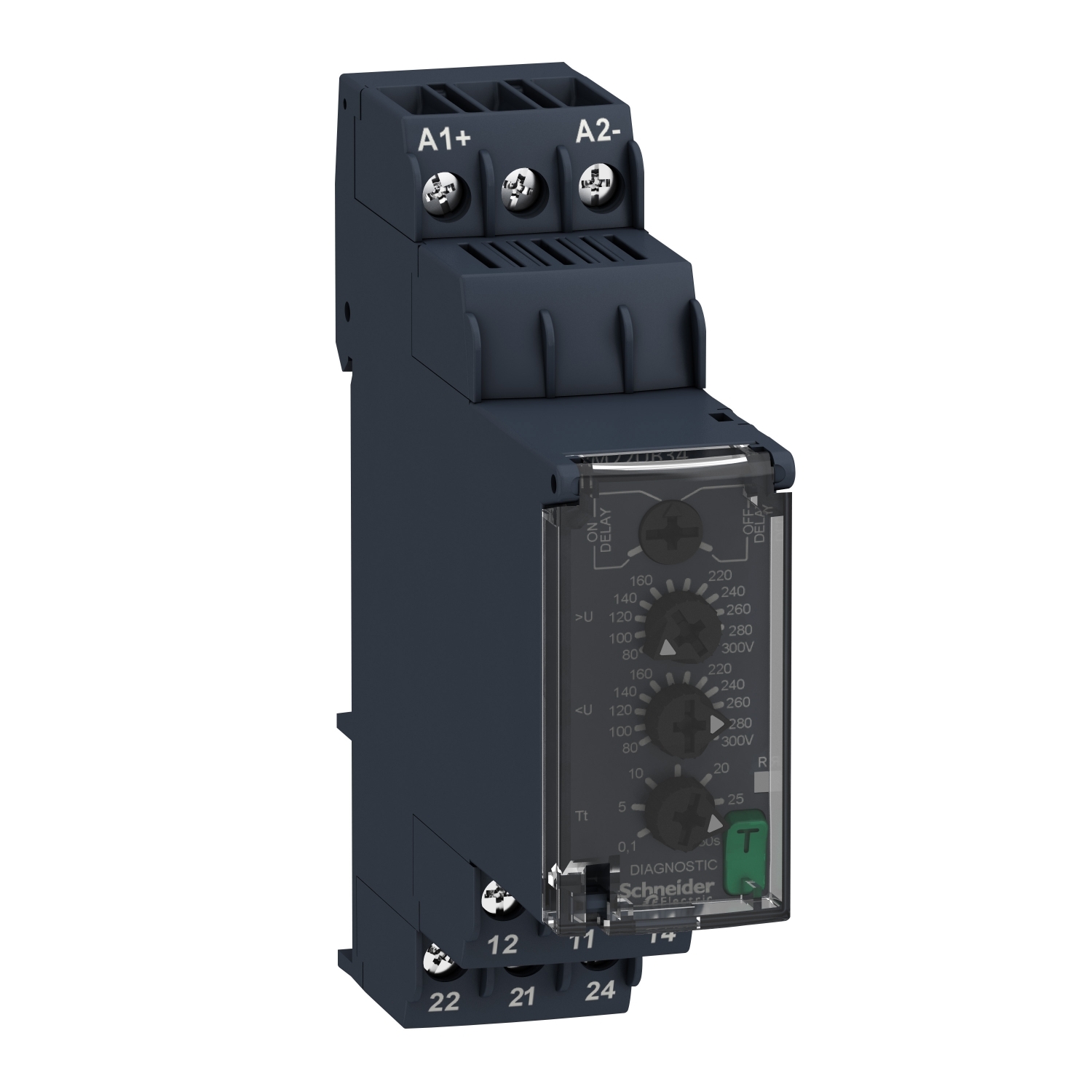

Krmilni napet. rele 80 V do 300 V AC/DC, 2 C/O

RM22UB34

Podatkovni list: PDF

Predvidena odprema:

128,47 € z DDV

Krmilni napet. rele 80 V do 300 V AC/DC, 2 C/O

Glavno

Priključki – terminali	Vijačni konektorji
Izdelek ali sestavni del	Napetostni krmilni rele
Število faz omrežja	1 faza
Tip časovne zakasnitve	Nastavljiv 0,1 do 30 s, +/- 10 % celotne vrednosti obsega Tt- časovni zamik ob napaki
Parametri, nadzorovani s relejem	Prenapetostno in zaznavanje prenizke napetosti
[In] Nazivni tok	8 A
Tip napajalnega tokokroga	AC/DC
Ponudba izdelkov	Harmony krmilni releji
Merilno območje	80 do 300 V AC/DC
Ime releja	RM22UA
[Uc] Krmilna napetost	110 do 240 V
Preklopna zmogljivost v VA	2000 VA
Tip kontakta in sestava	2 C/O
Tip releja	Napetostni krmilni rele

Komplementarno

Histereza	5-5 % Fiksen odNastavitev praga
Izhodni kontakti	2 C/O
Odzivni čas	<= 500 ms
Kategorija uporabe	AC-15 v skladu s/z IEC 60947-5-1 DC-13 v skladu s/z IEC 60947-5-1 AC-1 v skladu s/z IEC 60947-4-1 DC-1 v skladu s/z IEC 60947-4-1
Zakasnitev zagona ob vklopu	600 ms
Prenapetostna kategorija	III conforming to IEC 60664-1
Širina	22.5 mm
Maksimalna poraba energije v W	2 W DC
Merilna napaka	< 1 % čez celotni obseg s spremembami napetosti 0,2 °C s spreminjanjem temperature
Poraba energije v VA	5-5 VA AC
Material kontaktov	Brez kadmija
Tip krmiljenja	S testnim gumbom
Omejitve napajalne napetosti	60-280 V AC
Mehanska vzdržljivost	10000000 ciklov
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
Minimalni preklopni tok	10 mA pri 5 V DC
Maksimalni merilni cikel	250 ms Cikel merjenja kot prava efektivna vrednost
Odpornost na mikro-razpoke	20 ms
Teža izdelka (neto)	0.09 kg
Maksimalna preklopna napetost	250 V AC
Čas ponastavitve	1500 ms Pri maksimalni napetosti
Priključki – terminali	Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem Vijačne sponke, 1 x 0,5 do 1 x 3,3 mm² (AWG 20 do AWG 12) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem
Montažna podpora	35 mm DIN letev v skladu s/z IEC 60715
Nominalni izhodna moč	8 A
Material ohišja	Samo-gasilna plastika
Električna vzdržljivost	100000 ciklov
Natančnost ponovitve	+/- 0,5 % za Vhod in merilni tokokrog +/- 2 % zaČasovna zakasnitev
Podatki o zanesljivosti	MTTFd = 433,7 let B10d = 400000
Maksimalen preklopni tok	8 A AC
Izolacijska upornost	> 100 MOhm pri 500 V DC
Funkcionalnost	Prenapetostno in zaznavanje prenizke napetosti
[Us] Nazivna napajalna napetost	110 do 240 V AC/DC 50/60 Hz, Brez lastnega napajanja
Kompatibilnostna koda	RM22
