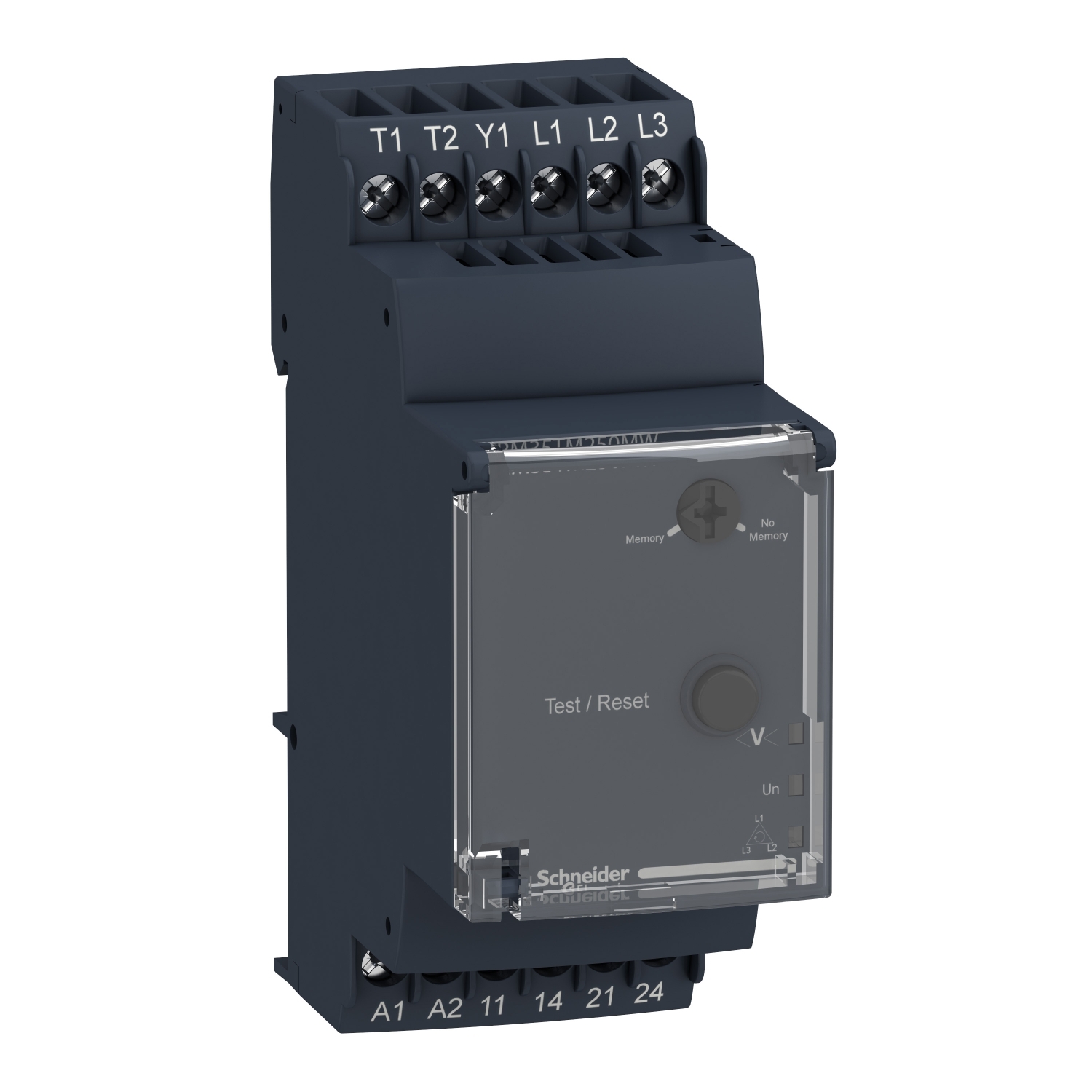

Krmilni rele napetosti motorja in temp. – RM35-T – 24 do 240 V AC/DC – 2 NO

RM35TM250MW

Podatkovni list: PDF

Predvidena odprema:

145,12 € z DDV

Krmilni rele napetosti motorja in temp. - RM35-T - 24 do 240 V AC/DC - 2 NO

Glavno

Priključki – terminali	Vijačni konektorji
Izhodni kontakti	2 NO
Izdelek ali sestavni del	Rele za krmiljenje temperature motorja
Tip časovne zakasnitve	Brez
Parametri, nadzorovani s relejem	Odkrivanje napak v fazi Zaporedje faz Testna/ponastavitvena tipka Temperatura motorja preko sonde PTC Izbor (z ali brez pomnilnika)
[In] Nazivni tok	5 A
Ponudba izdelkov	Harmony krmilni releji
Merilno območje	208 do 480 V AC 15 do 3100 Ohm
Ime releja	RM35TM
[Uc] Krmilna napetost	24 do 240 V
Tip kontakta in sestava	2 NO
Nominalni izhodna moč	5 A
Uporaba izdelka za specifične aplikacije	Za trifazno napajanje
Tip releja	Rele za krmiljenje temperature motorja

Komplementarno

Napetostno območje	176 do 528 V
[Uc] Krmilna napetost	<= 3,6 V odKrmilno vezje za temperaturo (T1-T2 odprti terminali)
Operativna stopnja	<= 360 operacij/h Polna obremenitev
Odzivni čas	> 50 ms (Vhod Y1 (kontakt Y1-T1) in tipka)
Operativni položaj	Katerikoli položaj Brez redukcije
Kategorija uporabe	AC-12 v skladu s/z IEC 60947-5-1 AC-13 v skladu s/z IEC 60947-5-1 AC-14 v skladu s/z IEC 60947-5-1 AC-15 v skladu s/z IEC 60947-5-1 DC-12 v skladu s/z IEC 60947-5-1 DC-13 v skladu s/z IEC 60947-5-1
Merjenje mejne napetosti	176-528 V AC
Lokalno signaliziranje	LED (Zelena) for Vklop LED (Rumena) for Faza releja (R2) LED (Rumena) for Temperatura releja (R1)
Širina	35 mm
Maksimalna poraba energije v W	0.5 W DC
Poraba energije v VA	0-4 VA pri 24 do 240 V AC
Kratkostični tok	0.007 A Vezje za zaznavanje temperature (T1-T2 terminali v kratkem stiku)
Tip krmiljenja	S testnim gumbom
Omejitve napajalne napetosti	20.4-264 V AC 20.4-264 V DC
Mehanska vzdržljivost	30000000 ciklov
Frekvenca krmilnega vezja	50 do 60 Hz +/- 10 %
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
Frekvenca napajanja	50/60 Hz +/- 10 %
Minimalni preklopni tok	10 mA pri 5 V DC
Preklopna zmogljivost v VA	1250 VA
Maksimalna odpornost na terminalih	602 MOhm
Teža izdelka (neto)	0.13 kg
Maksimalna preklopna napetost	250 V AC 250 V DC
Čas ponastavitve	10000 ms Izhod
Priključki – terminali	Vijačne sponke, 1 x 0,5 do 1 x 4 mm² (AWG 20 do AWG 11) Trden Brez konca kabla Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 24 do AWG 12) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem
[Ui] Nazivna izolacijska napetost	400 V v skladu s/z IEC 60664-1
Montažna podpora	35 mm simetrična DIN letev v skladu s/z IEC 60715
Material ohišja	Samo-gasilna plastika
Električna vzdržljivost	10000 ciklov
Maksimalen preklopni tok	5 A AC 5 A DC
Izolacijska upornost	> 500 MOhm pri 500 V DC Med napajanjem in relejnim izhodom v skladu s/z IEC 60255-5 > 500 MOhm pri 500 V DC Med merjenjem in relejnim izhodom v skladu s/z IEC 60664-1 > 1 MOhm pri 500 V DC Med dobavo in merjenjem v skladu s/z IEC 60255-5 > 500 MOhm pri 500 V DC Med napajanjem in relejnim izhodom v skladu s/z IEC 60664-1 > 500 MOhm pri 500 V DC Med merjenjem in relejnim izhodom v skladu s/z IEC 60255-5 > 1 MOhm pri 500 V DC Med dobavo in merjenjem v skladu s/z IEC 60664-1
[Us] Nazivna napajalna napetost	24 do 240 V AC/DC 50/60 Hz, Brez lastnega napajanja
Ponastavljen prag	1650 Ohm +/- 10 % za Krmilno vezje za temperaturo
Prag proženja	3100 Ohm +/- 10 % za Krmilno vezje za temperaturo
Kompatibilnostna koda	RM3
Zakasnitev zagona ob vklopu	500 ms
