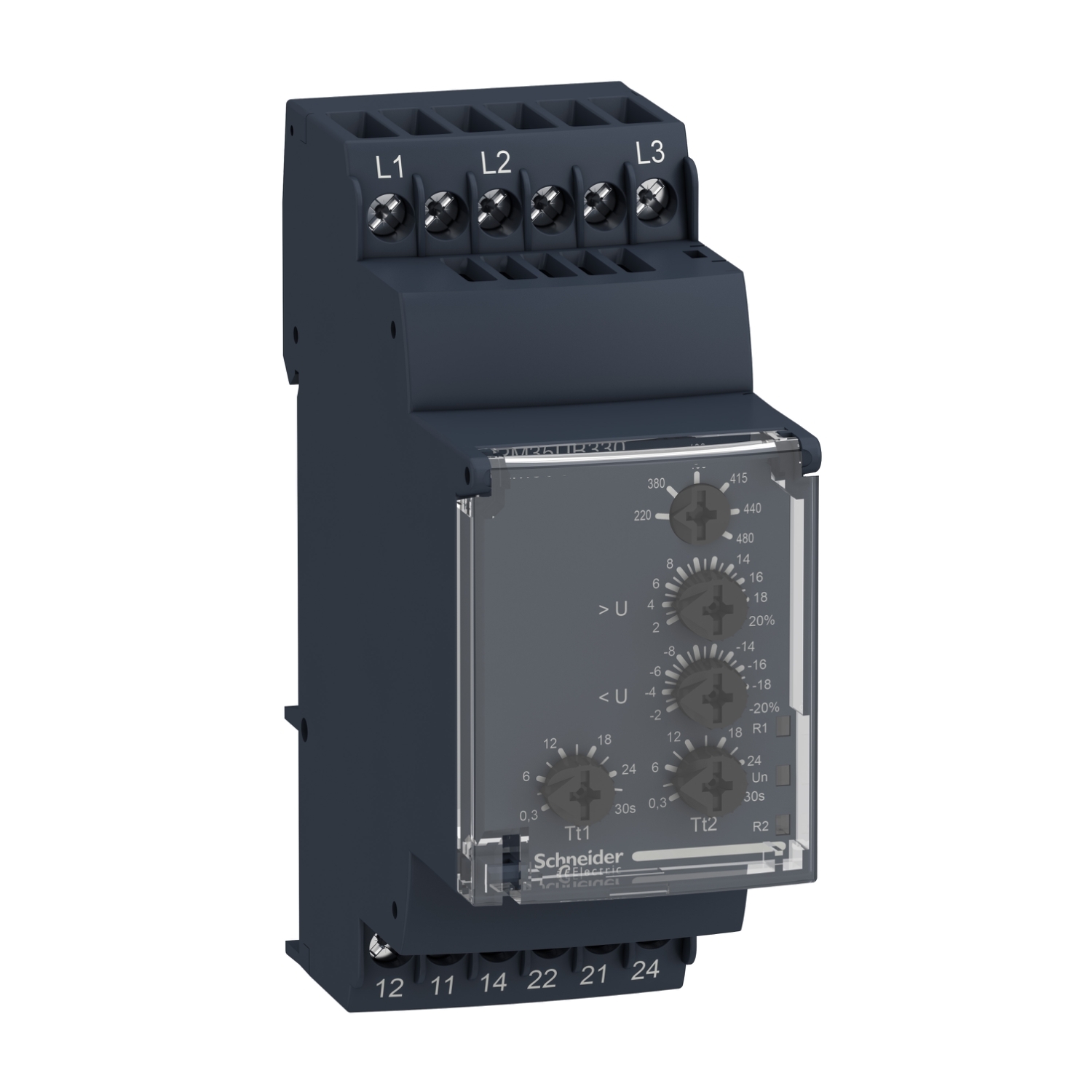

Krmilni rele napetosti RM35-U – obseg 194 do 528 V AC

RM35UB330

Podatkovni list: PDF

Predvidena odprema:

158,60 € z DDV

Krmilni rele napetosti RM35-U - obseg 194 do 528 V AC

Glavno

Priključki – terminali	Vijačni konektorji
Izdelek ali sestavni del	3-fazni krmilni rele
Tip časovne zakasnitve	Nastavljiv 0,3 do 30 s, 0 + 10 % Tt- časovni zamik ob napaki
Parametri, nadzorovani s relejem	Prenapetost in prenizka napetost med fazami
[In] Nazivni tok	5 A
Ponudba izdelkov	Harmony krmilni releji
Merilno območje	208 do 480 V AC
Ime releja	RM35UB3
[Uc] Krmilna napetost	220 do 480 V
Preklopna zmogljivost v VA	1250 VA
Tip kontakta in sestava	2 C/O
Uporaba izdelka za specifične aplikacije	Za trifazno napajanje
Tip releja	Napetostni krmilni rele

Komplementarno

Histereza	2-2 %
Operativna stopnja	<= 360 operacij/h Polna obremenitev
Izhodni kontakti	1 C/O + 1 C/O, 1 na prag
Odzivni čas	< 200 ms (V primeru napake)
Operativni položaj	Katerikoli položaj Brez redukcije
Kategorija uporabe	AC-12 v skladu s/z IEC 60947-5-1 AC-13 v skladu s/z IEC 60947-5-1 AC-14 v skladu s/z IEC 60947-5-1 AC-15 v skladu s/z IEC 60947-5-1 DC-12 v skladu s/z IEC 60947-5-1 DC-13 v skladu s/z IEC 60947-5-1 DC-14 v skladu s/z IEC 60947-5-1
Zakasnitev zagona ob vklopu	650 ms
Prenapetostna kategorija	III conforming to IEC 60664-1
Lokalno signaliziranje	LED (Zelena) for Vklop LED (Rumena) for Rele ON
Širina	35 mm
Merilna napaka	< 1 % čez celotni obseg s spremembami napetosti 0,05 %/°C s spreminjanjem temperature
Poraba energije v VA	0-22 VA pri 400 V AC 50 Hz
Tip krmiljenja	Brez testne tipke
Omejitve napajalne napetosti	194-528 V AC
Mehanska vzdržljivost	30000000 ciklov
Prag zaznavanja napetosti	194 V
Frekvenca krmilnega vezja	50 do 60 Hz +/- 15 %
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
Minimalni preklopni tok	10 mA pri 5 V DC
Maksimalni merilni cikel	150 ms Cikel merjenja kot prava efektivna vrednost
Teža izdelka (neto)	0.08 kg
Maksimalna preklopna napetost	250 V AC/DC
Čas ponastavitve	1500 ms Časovna zakasnitev
Priključki – terminali	Vijačne sponke, 1 x 0,5 do 1 x 4 mm² (AWG 20 do AWG 11) Trden Brez konca kabla Vijačne sponke, 2 x 0,5 do 2 x 2,5 mm² (AWG 2 do AWG 14) Trden Brez konca kabla Vijačne sponke, 1 x 0,2 do 2 x 2,5 mm² (AWG 24 do AWG 12) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Prilagodljiv s kabelskim koncem
[Ui] Nazivna izolacijska napetost	400 V v skladu s/z IEC 60664-1
Oznake kakovosti	CE
Montažna podpora	35 mm simetrična DIN letev v skladu s/z IEC 60715
Nominalni izhodna moč	5 A
Material ohišja	Samo-gasilna plastika
Natančnost merjenja	+/- 10 % celotne vrednosti obsega
Električna vzdržljivost	10000 ciklov
Natančnost ponovitve	+/- 0,5 % za Vhod in merilni tokokrog +/- 1 % zaČasovna zakasnitev
Podatki o zanesljivosti	B10d = 300000 MTTFd = 319,6 let
Maksimalen preklopni tok	5 A AC/DC
Izolacijska upornost	> 500 MOhm pri 500 V DC v skladu s/z IEC 60255-5 > 500 MOhm pri 500 V DC v skladu s/z IEC 60664-1
Funkcionalnost	Prenapetostno in zaznavanje prenizke napetosti
[Us] Nazivna napajalna napetost	, Samo-napajalno
Kompatibilnostna koda	RM3
Napetost prilagajanja praga	2 do 20 % Un izbrani -12 do -2 % v obsegu 220 V AC +2 do +10 % v obsegu 480 V AC
