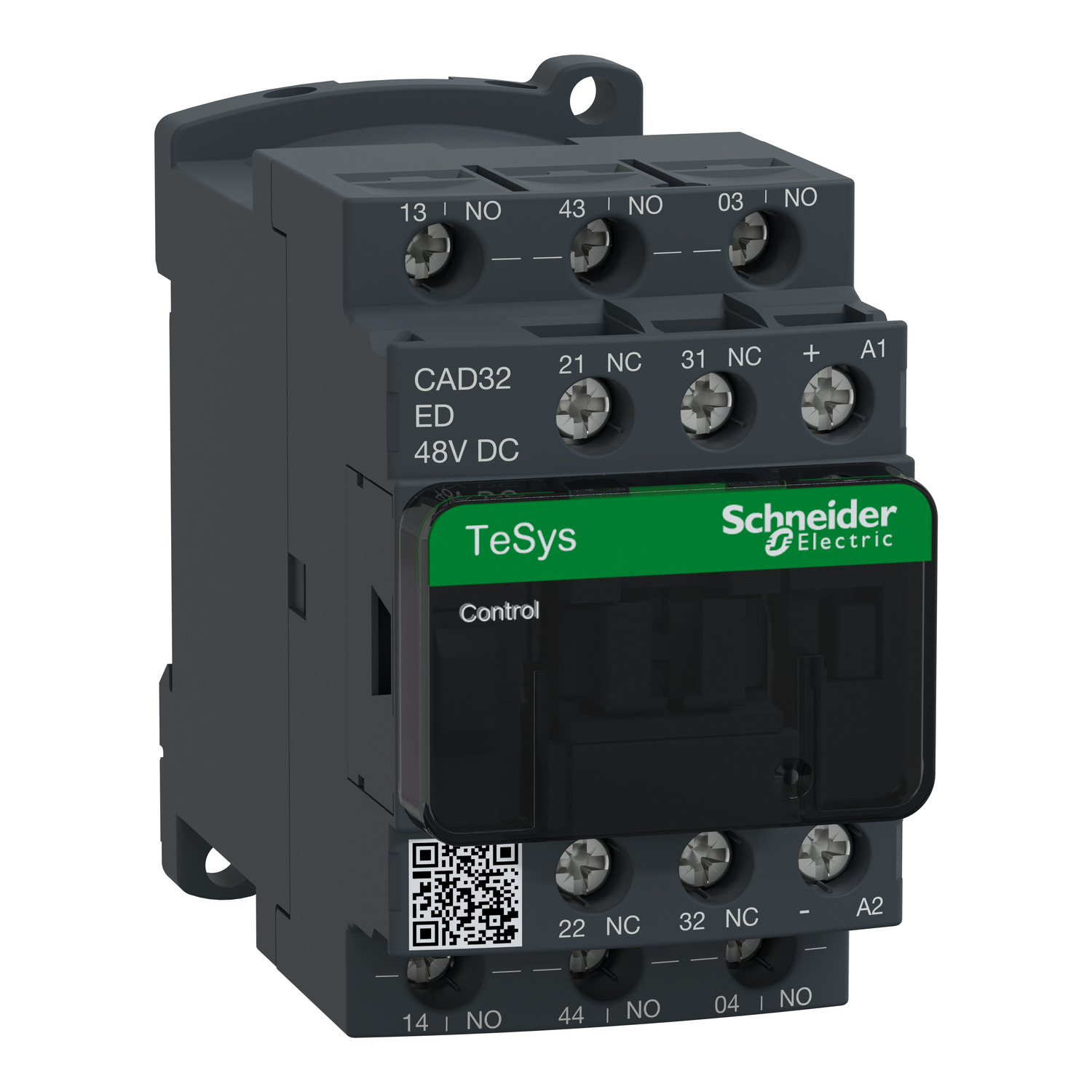

Krmilni rele TeSys D – 3 NO + 2 NC – 690 V – tuljava 48 V DC

CAD32ED

Podatkovni list: PDF

Predvidena odprema:

52,53 € z DDV

Krmilni rele TeSys D - 3 NO + 2 NC - 690 V - tuljava 48 V DC

Glavno

Aplikacija kontaktorja	Krmilno vezje
Izdelek ali sestavni del	Krmilni rele
Ime izdelka	TeSys CAD
Ponudba izdelkov	TeSys D krmilni rele
Ponudba	TeSys TeSys Deca
Kratko ime naprave	CAD

Komplementarno

[Ue] Nazivna operativna napetost	<= 690 V AC 25 do 400 Hz
Montažna podpora	Plošča Letev
Poraba energije pri zadrževanju v VA	5.4-5.4 W pri 20 °C
Izolacijska upornost	> 10 MOhm
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	3 NO + 2 NC
Maksimalna operativna stopnja	180 cyc/mn
Vklopna moč v W	5.4-5.4 W (pri <20 °C)
Širina	45 mm
Globina	93 mm
Mehanska robustnost	Šoki Krmilni rele odprt: 10 Gn za 11 ms v skladu s/z IEC 60068-2-27 Šoki Krmilni rele zaprt: 15 Gn za 11 ms v skladu s/z IEC 60068-2-27 Vibracije Krmilni rele odprt: 2 Gn, 5 do 300 Hz v skladu s/z IEC 60068-2-6 Vibracije Krmilni rele zaprt: 4 Gn, 5 do 300 Hz v skladu s/z IEC 60068-2-6
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C)
Omejitve napetosti regulacijskega vezja	0,1 do 0,25 Uc (-40-70 °C): Opustitev DC 0,7 do 1,25 Uc (-40-60 °C): Delujoče DC 1 do 1,25 Uc (60-70 °C): Delujoče DC
Irms nazivna zmogljivost izdelave	140 A AC IEC 60947-5-1 250 A DC IEC 60947-5-1
Časovna konstanta	28 ms
Minimalna preklopna napetost	17 V
Zatezni moment	1.2 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 1.2 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm 1.2 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	30 Mciklov
[Icw] Nazivni kratkotrajen nazivni tok	100 A – 1 s 120 A – 500 ms 140 A – 100 ms
Čas brez prekrivanja	1.5 ms Ob energizaciji Med NC in NO kontaktom 1.5 ms Ob de-energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA
[Uc] Krmilna napetost	48 V DC
Teža izdelka (neto)	0.58 kg
Kategorija uporabe	DC-13 AC-14 AC-15
Operativni čas	53 do 72 ms Energizacija tuljave in NO zapiranje 16 do 24 ms De-energizacija tuljave in NO odpiranje 47 do 63 ms Energizacija tuljave in NC odpiranje 15 do 25 ms De-energizacija tuljave in NC zapiranje
[Ui] Nazivna izolacijska napetost	600 V UL s certifikatom 600 V CSA s certifikatom 690 V v skladu s/z IEC 60947-5-1
Višina	77 mm
Tip krmilnega vezja	DC Standard
Pripadajoč nazivni tok varovalk	10 A gG v skladu s/z IEC 60947-5-1
Priključki – terminali	Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Vijačni priključki 2 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem Vijačni priključki 2 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Vijačni priključki 1 kabel/li 1-4 mm²Trden Brez konca kabla Vijačni priključki 2 kabel/li 1-4 mm²Trden Brez konca kabla
Kompatibilnostna koda	CAD
