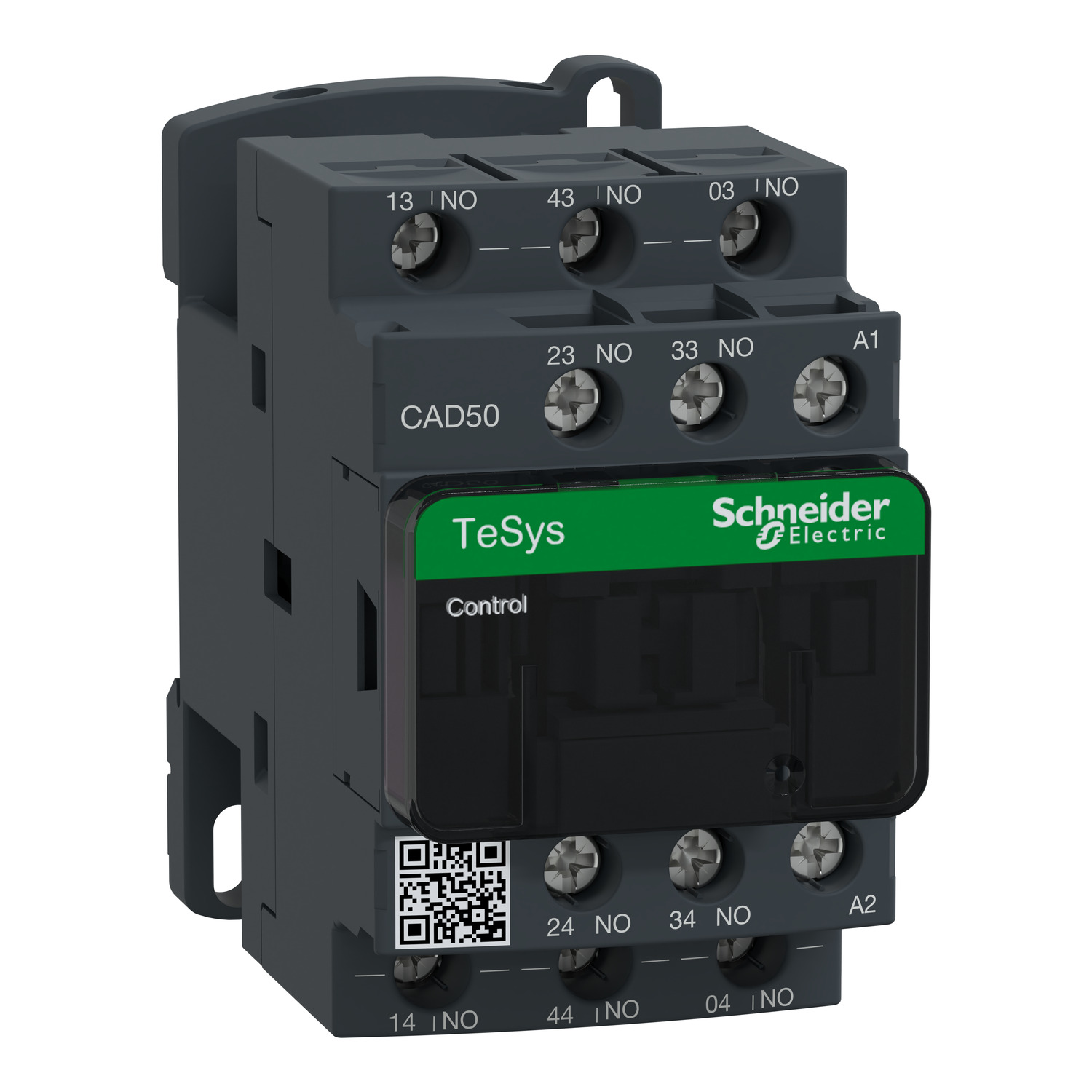

Krmilni rele TeSys D – 5 NO – 690 V – tuljava 115 V AC

CAD50FE7

Podatkovni list: PDF

Predvidena odprema:

33,68 € z DDV

Krmilni rele TeSys D - 5 NO - 690 V - tuljava 115 V AC

Glavno

Aplikacija kontaktorja	Krmilno vezje
Izdelek ali sestavni del	Krmilni rele
Ime izdelka	TeSys CAD
Ponudba izdelkov	TeSys D krmilni rele
Ponudba	TeSys TeSys Deca
Kratko ime naprave	CAD

Komplementarno

[Ue] Nazivna operativna napetost	<= 690 V AC 25 do 400 Hz
Montažna podpora	Letev Plošča
Izolacijska upornost	> 10 MOhm
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947
Konfiguracija kontaktov	5 NO
Maksimalna operativna stopnja	180 cyc/mn
Poraba energije pri zadrževanju v VA	8-8 VA 50 Hz (pri <20 °C)
Širina	45 mm
Globina	84 mm
Mehanska robustnost	Šoki Krmilni rele odprt: 10 Gn za 11 ms v skladu s/z IEC 60068-2-27 Šoki Krmilni rele zaprt: 15 Gn za 11 ms v skladu s/z IEC 60068-2-27 Vibracije Krmilni rele odprt: 2 Gn, 5 do 300 Hz v skladu s/z IEC 60068-2-6 Vibracije Krmilni rele zaprt: 4 Gn, 5 do 300 Hz v skladu s/z IEC 60068-2-6
[Ith] Konvencionalni prostozračni toplotni tok	10 A (pri <60 °C)
Omejitve napetosti regulacijskega vezja	0,3 do 0,6 Uc (-40-70 °C): Opustitev AC 50/60 Hz 0,8 do 1,1 Uc (-40-60 °C): Delujoče AC 50 Hz 0,85 do 1,1 Uc (-40-60 °C): Delujoče AC 60 Hz 1 do 1,1 Uc (60-70 °C): Delujoče AC 50/60 Hz
Irms nazivna zmogljivost izdelave	140 A AC IEC 60947-5-1 250 A DC IEC 60947-5-1
Minimalna preklopna napetost	17 V
Zatezni moment	1.2 N.m – na Vijačni priključki – z izvijačemPhilips št. 2 1.2 N.m – na Vijačni priključki – z izvijačemPloščat Ø 6 mm 1.2 N.m – na Vijačni priključki – z izvijačemPozidriv št. 2
Mehanska vzdržljivost	30 Mciklov
[Icw] Nazivni kratkotrajen nazivni tok	100 A – 1 s 120 A – 500 ms 140 A – 100 ms
Čas brez prekrivanja	1.5 ms Ob energizaciji Med NC in NO kontaktom 1.5 ms Ob de-energizaciji Med NC in NO kontaktom
Minimalni preklopni tok	5 mA
[Uc] Krmilna napetost	115 V AC 50/60 Hz
Teža izdelka (neto)	0.58 kg
Vklopna moč v VA	70-70 VA 50 Hz (pri <20 °C)
Kategorija uporabe	AC-15 DC-13 AC-14
Operativni čas	12…22 ms Energizacija tuljave in NO zapiranje 4 do 12 ms De-energizacija tuljave in NO odpiranje
[Ui] Nazivna izolacijska napetost	600 V UL s certifikatom 600 V CSA s certifikatom 690 V v skladu s/z IEC 60947-5-1
Višina	77 mm
Tip krmilnega vezja	AC pri 50/60 Hz
Pripadajoč nazivni tok varovalk	10 A gG v skladu s/z IEC 60947-5-1
Priključki – terminali	Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Vijačni priključki 2 kabel/li 1-4 mm²Prilagodljiv Brez konca kabla Vijačni priključki 1 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem Vijačni priključki 2 kabel/li 1-2.5 mm²Prilagodljiv s kabelskim koncem Vijačni priključki 1 kabel/li 1-4 mm²Trden Brez konca kabla Vijačni priključki 2 kabel/li 1-4 mm²Trden Brez konca kabla
Kompatibilnostna koda	CAD
