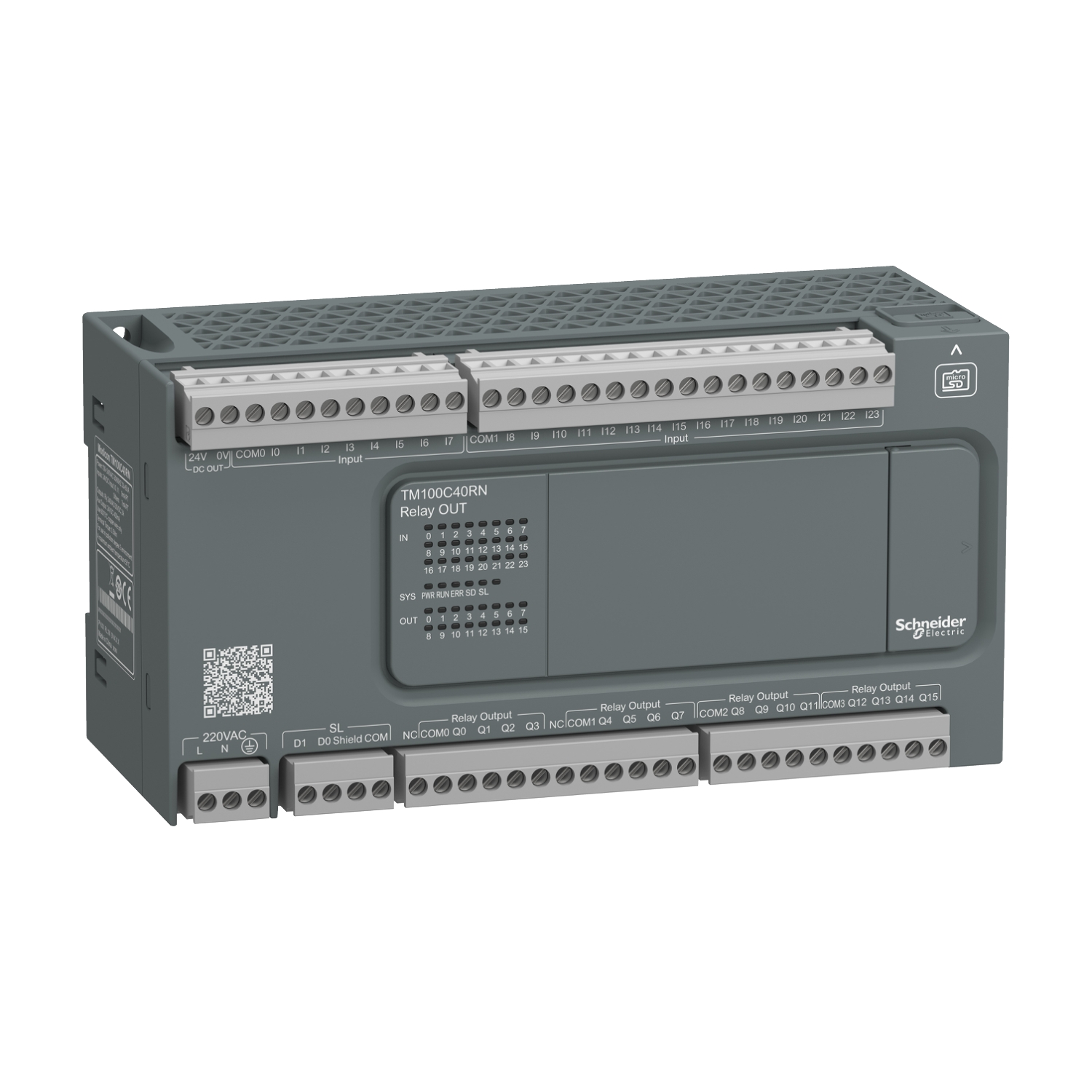

Krmilnik M100 – 24I/16O rele – 220VAC

TM100C40RN

Podatkovni list: PDF

Predvidena odprema:

213,50 € z DDV

Glavno

Število diskretnih izhodov	16 Rele
Tip napetosti diskretnega vhoda	DC
Izdelek ali sestavni del	Logični krmilnik
Število diskretnih vhodov	I2…I5: 4 Hiter vhod I0 do I1: 2 Hitri vhod I6…I23: 18 Reden vnos
Tip diskretnega izhoda	Rele normalno odprt
Ponudba izdelkov	Easy Modicon M100
Poraba energije v VA	35-45 VA pri 100 do 240 V AC (Z maksimalnim I/O)
Napetost diskretnega vhoda	24 V
Diskretni vhodni tok	7 mA za Reden vnos 7 mA za Hiter vhod 9 mA za Hitri vhod
Diskretna I/O številka	40
Tok diskretnega izhoda	2 A
Napetost diskretnega izhoda	24 V DC 220 V AC
[Us] Nazivna napajalna napetost	100 do 240 V AC

Komplementarno

Omrežna frekvenca	50/60 Hz
Vhodna impedanca	3.3 kOhm za Reden vnos 3.3 kOhm za Hiter vhod 2,81 kOhm za Hitri vhod
Vklopni tok	50 A
Prehitevanje/zamujanje ure	<= 90 s/mesec pri 25-25 °C
Regulacijska zanka	Nastavljiv PID regulator Do 14 hkratnih zank
Mejne vrednosti izhodne napetosti	30 V DC 250 V AC
Lokalno signaliziranje	1 LED (Zelena) for PWR 1 LED (Zelena) for RUN 1 LED (Rdeča) for Napaka modula (ERR) 1 LED (Zelena) for Dostop do SD kartice (SD) 1 LED (Zelena) for SL1 1 LED na kanal (Zelena) for I/O stanje
Odzivni čas	35 µs Vklop, I2…I5 priključek/ka/ki za Hiter vhod 100 µs Izklop, I2…I5 priključek/ka/ki za Hiter vhod 5 µs Vklop, I0 do I1 priključek/ka/ki za Hitri vhod 5 µs Izklop, I0 do I1 priključek/ka/ki za Hitri vhod 35 µs Vklop, I6…I13 priključek/ka/ki za Reden vnos 100 µs Izklop, I6…I13 priključek/ka/ki za Reden vnos 10 ms Vklop, Q0 do Q15 priključek/ka/ki za Relejni izhod 10 ms Izklop, Q0 do Q15 priključek/ka/ki za Relejni izhod 55 µs Vklop, I14…I23 priključek/ka/ki za Reden vnos 125 µs Izklop, I14…I23 priključek/ka/ki za Reden vnos
Širina	175 mm
Globina	70 mm
Število vhodov za štetje	2 Hiter vhod (način HSC) pri 60 kHz 32 bitov
Preklopna frekvenca	0,1 Hz z maksimalnim bremenom 5 Hz Brez maksimalnega bremena
Električna povezava	Odstranljiv Vijačni priključni blokZa vhode Odstranljiv Vijačni priključni blokZa izhode Odstranljiv Vijačni priključni blok, 4 priključek/ka/kiZa priklop na serijsko linijo link 1 Mini B USB 2.0 KonektorZa programatorski terminal Odstranljiv Vijačni priključni blok, 3 priključek/ka/kiZa povezovanje 100-240 v AC napajalnika
Hitrost prenosa	1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 15-15 m za RS485 1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 3-3 m za RS232 12 Mbitov/s za USB
Stanje napetosti 0 zagotovljeno	<= 5 V za Vhod
Zmogljivost pomnilnika	1024 kB Notranji Flash z 10000 ukazov za Varnostno kopiranje programov
Izolacija	Med vhodom in interno logiko pri 560 V AC Med hitrim vhodom in interno logiko pri 560 V AC Med skupinami vhodov pri 560 V AC Neizoliran med vhodi Med izhodom in interno logiko pri 1780 V AC Med izhodnimi skupinami pri 1780 V AC Med napajanjem in interno logiko pri 1780 V AC
Čas izvedbe za opravljeno nalogo	60 µs Odzivni čas
Teža izdelka (neto)	0.409 kg
Stanje napetosti 1 zagotovljeno	>= 15 V za Vhod
Integriran tip povezave	USB vhod z Mini B USB 2.0 konektor Neizolirana zaporedna povezava Serijska 1 z Priključni blok konektor inRS485 vmesnik Neizolirana zaporedna povezava Serijska 2 z Priključni blok konektor inRS232/RS485 vmesnik
Čas izvedbe na navodila	0,2 µs Boolean
Napajanje senzorja	24-24 V DC
Mehanska vzdržljivost	20000000 ciklov za Relejni izhod
Montažna podpora	Zgornji klobuček tipa TH35-15 Letev v skladu s/z IEC 60715 Zgornji klobuček tipa TH35-7,5 Plošča s pritrdilnim kompletom v skladu s/z IEC 60715
Maksimalna dolžina kabelske razdalje med dvema napravami	Kabel z opletom: <10 m za Hiter vhod Kabel z opletom: <10 m za Hitri vhod Nezaščiten kabel: <150 m za Izhod Nezaščiten kabel: <50 m za Reden vnos
Višina	90 mm
Maksimalen tok na skupni izhod	4 A pri COM 0 4 A pri COM 1 4 A pri COM 2 4 A pri COM 3
Protokol komunikacijskih vrat	USB vhod: USB – SoMachine-omrežje Neizolirana zaporedna povezava: Modbus Glavni/podrejeni – RTU/ASCII ali SoMachine-omrežje
Nastavljiv čas filtriranja	0 ms za Vhod 3 ms za Vhod 12 ms za Vhod
Omejitve napajalne napetosti	85-264 V
Električna vzdržljivost	100000 ciklov AC-12, 240 V, 480 VA, Upor 100000 ciklov DC-12, 24 V, 48 W, Upor
Tip krmilnega signala	Kvadratno (x 1, x 2, x 4) pri 60 kHz za Hiter vhod (način HSC) Impulz/smer pri 60 kHz za Hiter vhod (način HSC) Enofazni pri 60 kHz za Hiter vhod (način HSC) CW/CCW pri 60 kHz za Hiter vhod (način HSC)
Čas izvedbe za 1 ukaz	0.3 ms za Dogodek in periodična naloga
Minimalna obremenitev	10 mA pri 5 V DC za Relejni izhod
Oprema za shranjevanje podatkov	32 GB micro SD kartica (Izbirno)
