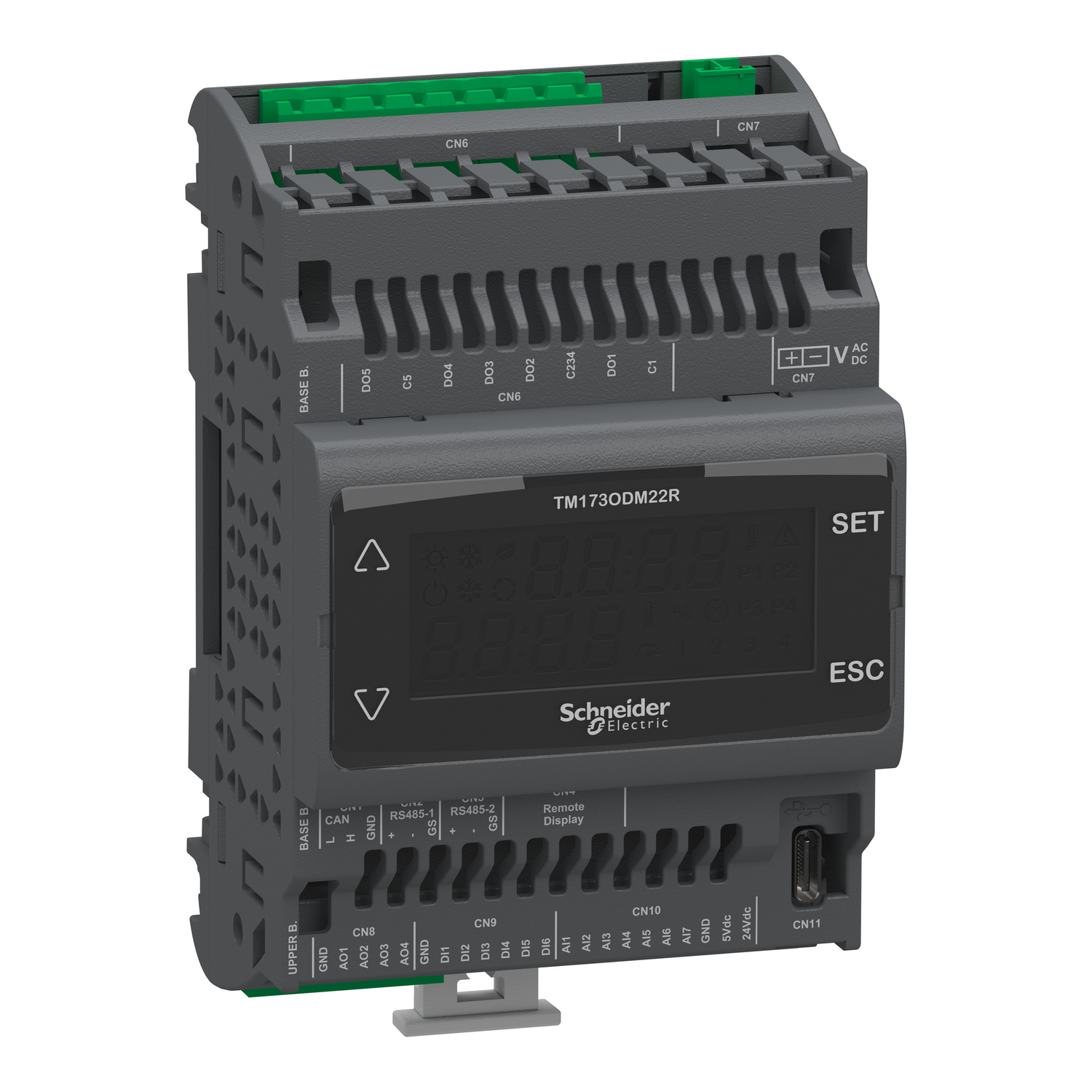

Krmilnik, Modicon M171/M172/M173, optimizirani zaslon, 22 IO, 2 RS485

TM173ODM22R

Podatkovni list: PDF

Predvidena odprema:

155,55 € z DDV

Krmilnik, Modicon M171/M172/M173, optimizirani zaslon, 22 IO, 2 RS485

Glavno

Ponudba izdelkov	Modicon M171/M172/M173
Izdelek ali sestavni del	Programabilni krmilniki
Uporaba izdelka za specifične aplikacije	HVAC in rešitev črpanja
Različica	Programabilni
Total inputs/outputs	22
Število diskretnih vhodov	6
Število diskretnih izhodov	3 za Relejni izhodi SPST z enakim navadnim/skupnim 2 za Relejni izhodi SPST z neodvisnim skupnim
Tok diskretnega izhoda	3 A za Rele SPST
Število analognih vhodov	6 Nastavljiv po parih 1 Konfiguracijski
Številka analognega izhoda	1 Napetost/tok, ponudba/obseg: 0 do 10 V ali 4 do 20 mA 3 Napetost, ponudba/obseg: 0…10 V or PWM (10Hz…2 kHz)

Komplementarno

Število vhodov	1 CAN vhod – Vijačni priključni blok 1 USB tip C 2 RS485 – Vijačni priključni blok (Modbus serijska povezava) 1 Vhod za zaslon – TTL connector 1 communication module port
Vhodna/izhodna številka	6 Digitalni vhod(s) 5 Digitalni izhod(s) 7 Analogni vhod(s) 4 Analogni izhod(s)
Diskretna vhodna logika	Ponor ali vir (pozitivni/negativni)
Uporaba kontaktov	Kontakti brez napetosti
Napetost diskretnega vhoda	24 V AC/DC
Diskretni vhodni tok	2,5 mA
Vhodna impedanca	20 kOhm
Tip analognega vhoda	NTC 103AT-2 Beta 3435 Temperaturna sonda – 50 do 100 °C – resolucija: 0,1 °C pri 10 kOhm Pt 1000 Temperaturna sonda – 50 do 400 °C – resolucija: 0,1 °C pri 2 kOhm Napetost 0 do 10 V – resolucija: 0.001 V pri > 10 kOhm Napetost 0 do 5 V – resolucija: 0.001 V pri 110 kOhm Tok 4 do 20 mA – resolucija: 13 bitov pri 100 Ohm Neposredni vhod pri > 10 kOhm
Natančnost merjenja	NTC NK103 Beta 3977 – 40 do +110 °C +/- 1 °C NTC NK103 Beta 3977 110 do 137 °C +/- 1,9 °C NTC 103AT-2 Beta 3435 – 50…110 °C +/- 1 °C PTC – 55 do 155 °C +/- 1,1 °C Pt 1000 – 100 do -50 °C +/- 5 °C Pt 1000 – 50 do 100 °C +/- 1 °C Pt 1000 100 do 400 °C +/- 5 °C 0 do 20 mA 0 do 4 mA +/- 2 % celotnega obsega +/- 1 števka 0 do 20 mA 4 do 20 mA +/- 1 % celotnega obsega +/- 1 števka 4 do 20 mA +/- 1 % celotnega obsega +/- 1 števka 0 do 10 V +/- 1 % celotnega obsega +/- 1 števka 0 do 5 V +/- 1 % celotnega obsega +/- 1 števka HOhm 0 do 1500 hOhm +/- 8,5 hOhm DaOhm 0 do 300 daOhm +/- 2,5 daOhm
Napajanje senzorja	5 V DC pri 50 mA Napajan s krmilnikom 24 V DC pri 125 mA Napajan s krmilnikom
[Us] Nazivna napajalna napetost	24 V +/- 10 % AC 20 do 38 V DC
Poraba energije v W	10 W pri 24 V AC/DC
Ura v realnem času	Vgrajeno ura, premik ure <= 30 s/mesec pri −20…65 °C
Tip zaslona	LED
Tip pomnilnika	1 MB Flash 380 kB RAM
Prenapetostna kategorija	II
Lokalno signaliziranje	1 LED (Zelena) za USB pendrive download status
Montažna podpora	Panelna namestitev z dodatki DIN letev
Širina	72 mm
Višina	110 mm
Globina	60 mm
Teža izdelka (neto)	0,182 kg
