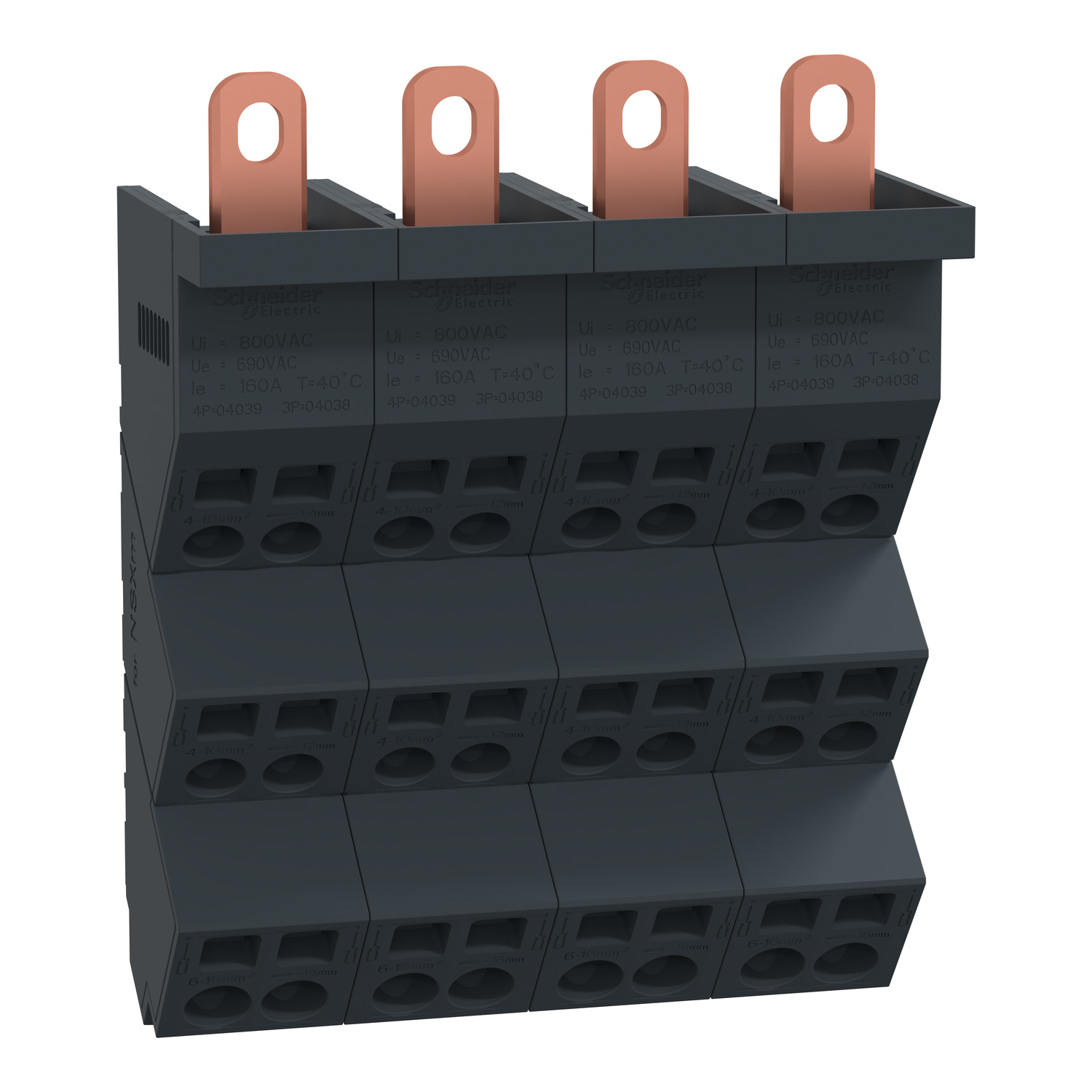

Linergy_DP/NSXm 4P 160A 24x

LVS04039

Podatkovni list: PDF

Predvidena odprema:

136,05 € z DDV

Linergy_DP/NSXm 4P 160A 24x

Glavno

Združljivost serije/obsega	PrismaSeT PrismaSeT G Omara PrismaSeT PrismaSeT P Omara PrismaSeT Prisma PH Omara PrismaSeT PrismaSeT Pack 250 Omara Compact Compact NSXm Odklopnik
Izdelek ali sestavni del	Razdelilni blok
Ime izdelka	Linergy DP
Serija izdelka	Linergy
Kategorija dodatkov/ločenih delov	Dodatna oprema za tokovno distribucijo
Skupina izdelkov	Linergy
IP stopnja zaščite	IPxx B

Komplementarno

[Ue] Nazivna operativna napetost	690 V AC
Montažna podpora	Prisma montažna plošča DIN letev
9 mm rastri	12
[Ui] Nazivna izolacijska trdnost	800 V AC
Najvišji [Ie] nazivni obratovalni tok	160 A pri 40 °C
Opis polov	4P
Širina	108 mm
Globina	58 mm
Povezave – terminali	Napajanje: Čep (Na fazo) 70-70 mm² Distribucija: Vzmetni terminal (Na fazo) , 4 x 4-10 mm² (tog ali upogljiv) Distribucija: Vzmetni terminal (Na fazo) , 2 x 6-16 mm² (tog ali upogljiv)
Višina	140 mm
Nameščena naprava	Compact Pritrjen NSXm Brez Preklop – Horizontalno Compact Pritrjen NSXm Brez Neposredna sprednja vrtljiva ročica – Horizontalno Compact Pritrjen NSXm Integriran Preklop – Horizontalno Compact Pritrjen NSXm Integriran Neposredna sprednja vrtljiva ročica – Horizontalno Compact Pritrjen NSXm Brez Preklop – Vertikalno Compact Pritrjen NSXm Brez Neposredna sprednja vrtljiva ročica – Vertikalno Compact Pritrjen NSXm Integriran Preklop – Vertikalno Compact Pritrjen NSXm Integriran Neposredna sprednja vrtljiva ročica – Vertikalno
Širina omare/stikalnega bloka	600 mm PrismaSeT G Talna omara Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Priključni blok 600 mm PrismaSeT G Stenska-montirana omara Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Priključni blok 850 mm PrismaSeT G Talna omara Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Priključni blok 600 + 300 mm PrismaSeT G Talna omara + kanal Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 + 300 mm PrismaSeT G Stenska-montirana omara + jašek Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Talna omara Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Stenska-montirana omara Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 + 300 mm PrismaSeT G Talna omara + kanal Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Priključni blok 600 + 300 mm PrismaSeT G Stenska-montirana omara + jašek Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Priključni blok 850 mm PrismaSeT G Talna omara Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 + 300 mm PrismaSeT G Talna omara + kanal Compact NSXm Brez Pritrjen Neposredna sprednja vrtljiva ročica Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 + 300 mm PrismaSeT G Stenska-montirana omara + jašek Compact NSXm Brez Pritrjen Neposredna sprednja vrtljiva ročica Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Talna omara Compact NSXm Brez Pritrjen Neposredna sprednja vrtljiva ročica Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Stenska-montirana omara Compact NSXm Brez Pritrjen Neposredna sprednja vrtljiva ročica Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 850 mm PrismaSeT G Talna omara Compact NSXm Brez Pritrjen Neposredna sprednja vrtljiva ročica Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 + 300 mm PrismaSeT G Talna omara + kanal Compact NSXm Brez Pritrjen Motorni mehanizem Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 + 300 mm PrismaSeT G Stenska-montirana omara + jašek Compact NSXm Brez Pritrjen Motorni mehanizem Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Talna omara Compact NSXm Brez Pritrjen Preklop Vertikalno 4P 3 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Stenska-montirana omara Compact NSXm Brez Pritrjen Preklop Vertikalno 4P 3 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Talna omara Compact NSXm Brez Pritrjen Neposredna sprednja vrtljiva ročica Vertikalno 4P 3 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Stenska-montirana omara Compact NSXm Brez Pritrjen Neposredna sprednja vrtljiva ročica Vertikalno 4P 3 Neposredno z dolgo terminalno zaščito 300 mm PrismaSeT G Talni kanal Compact NSXm Brez Pritrjen Preklop Vertikalno 4P 1 Neposredno z dolgo terminalno zaščito 300 mm PrismaSeT G Stensk-montirani kanal Compact NSXm Brez Pritrjen Preklop Vertikalno 4P 1 Neposredno z dolgo terminalno zaščito 300 mm PrismaSeT G Talni kanal Compact NSXm Brez Pritrjen Neposredna sprednja vrtljiva ročica Vertikalno 4P 1 Neposredno z dolgo terminalno zaščito 300 mm PrismaSeT G Stensk-montirani kanal Compact NSXm Brez Pritrjen Neposredna sprednja vrtljiva ročica Vertikalno 4P 1 Neposredno z dolgo terminalno zaščito 600 mm Prisma Pack 250 Pack omara Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Priključni blok 600 mm Prisma Pack 250 Pack omara Compact NSXm Brez Pritrjen Preklop Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 + 300 mm PrismaSeT G Talna omara + kanal Compact NSXm Integriran Pritrjen Neposredna sprednja vrtljiva ročica Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 + 300 mm PrismaSeT G Stenska-montirana omara + jašek Compact NSXm Integriran Pritrjen Neposredna sprednja vrtljiva ročica Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Talna omara Compact NSXm Integriran Pritrjen Neposredna sprednja vrtljiva ročica Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Stenska-montirana omara Compact NSXm Integriran Pritrjen Neposredna sprednja vrtljiva ročica Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 850 mm PrismaSeT G Talna omara Compact NSXm Integriran Pritrjen Neposredna sprednja vrtljiva ročica Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 + 300 mm PrismaSeT G Talna omara + kanal Compact NSXm Integriran Pritrjen Preklop Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 + 300 mm PrismaSeT G Stenska-montirana omara + jašek Compact NSXm Integriran Pritrjen Preklop Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 850 mm PrismaSeT G Talna omara Compact NSXm Integriran Pritrjen Preklop Horizontalno 4P 1 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Talna omara Compact NSXm Integriran Pritrjen Preklop Vertikalno 4P 3 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Stenska-montirana omara Compact NSXm Integriran Pritrjen Preklop Vertikalno 4P 3 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Talna omara Compact NSXm Integriran Pritrjen Neposredna sprednja vrtljiva ročica Vertikalno 4P 3 Neposredno z dolgo terminalno zaščito 600 mm PrismaSeT G Stenska-montirana omara Compact NSXm Integriran Pritrjen Neposredna sprednja vrtljiva ročica Vertikalno 4P 3 Neposredno z dolgo terminalno zaščito 300 mm PrismaSeT G Talni kanal Compact NSXm Integriran Pritrjen Preklop Vertikalno 4P 1 Neposredno z dolgo terminalno zaščito 300 mm PrismaSeT G Stensk-montirani kanal Compact NSXm Integriran Pritrjen Preklop Vertikalno 4P 1 Neposredno z dolgo terminalno zaščito
[Uimp] Nazivna napetostna trdnost ob impulzu	8 kV
Barva	Črna
I²t pri aktiviranju	4700000 A².s
[Ipk] Dovoljen konični tok	20 kA
