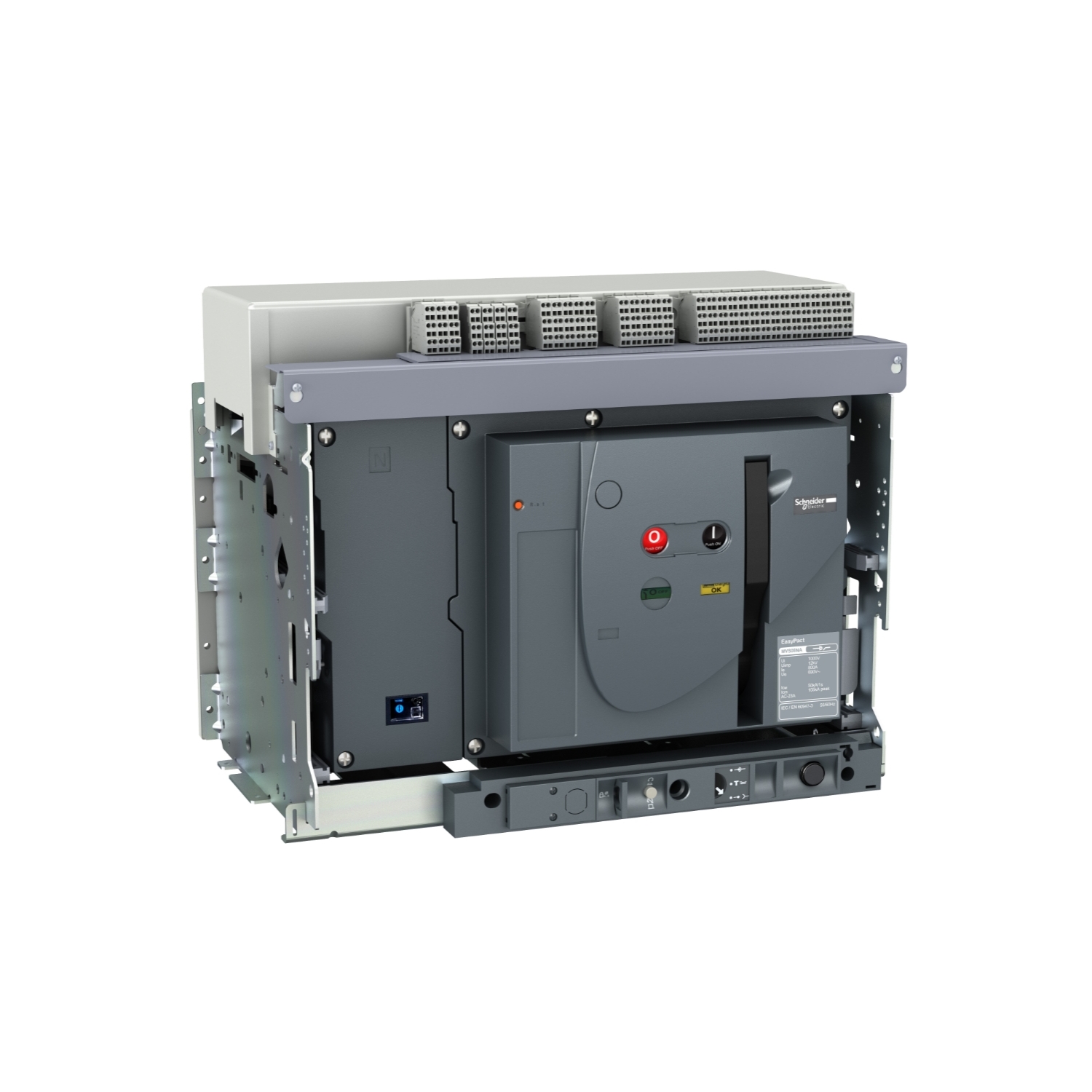

Ločilno stikalo, EacyPact MVS, 3200A, 50kA, 4P, MDO, W/O, PROT, izvlačljivi ročni

MVS32N4MW0D

Podatkovni list: PDF
Predvidena odprema:

4.733,44 € z DDV

Ločilno stikalo, EacyPact MVS, 3200A, 50kA, 4P, MDO, W/O, PROT, izvlačljivi ročni

Glavno

Izdelek ali sestavni del Ločilno stikalo
Ime izdelka MVS32NA
Opis polov 4P
Serija izdelka EasyPact MVS
Skupina izdelkov EasyPact
Kratko ime naprave MVS32NA
Tip omrežja AC
Kategorija uporabe AC-23A
Nevtralni položaj Levo
Primerno za izolativnost Da v skladu s/z IEC 60947-2
Aplikacija naprave Distribucija
Ponudba izdelkov EasyPact MVS
Ponudba EasyPact

Komplementarno

Omrežna frekvenca 50/60 Hz
[Ue] Nazivna operativna napetost 690 V AC 50/60 Hz v skladu s/z IEC 60947-3
Indikacija položaja kontakta Da
Montažna podpora Osnovna plošča
Letev
[Icm] Nazivni kratkostični priklopni tok 105 kA AC pri 50/60 Hz
Lokacija povezave Zadaj
Širina 556 mm
Globina 395 mm
Tip krmiljenja Ročno upravljano
Montažni način Izvlačljiv
Priključni raster 115 mm Brez razdelilnika
[Icw] Dovoljen kratkotrajen nazivni tok 50 kA med 1 s v skladu s/z IEC 60947-3 pri-5-70 °C
25 kA med 3 s v skladu s/z IEC 60947-3 pri-5-70 °C
Nazivno delovanje Kontinuitetno
Teža izdelka 120 kg
[Ui] Nazivna izolacijska trdnost 1000 V AC 50/60 Hz v skladu s/z IEC 60947-3
Mehanska vzdržljivost 20000 ciklov z vzdrževanjem v skladu s/z IEC 60947-3
10000 ciklov Brez vzdrževanja v skladu s/z IEC 60947-3
Višina 439 mm
Priključni položaj Vertikalno
Horizontalno
Električna vzdržljivost AC-23A: 5000000 ciklov 440 V AC 50/60 Hz Brez vzdrževanja v skladu s/z IEC 60947-3
AC-23A: 2500000 ciklov 690 V AC 50/60 Hz Brez vzdrževanja v skladu s/z IEC 60947-3
Najvišji [Ie] nazivni obratovalni tok AC-23A: 3200 A AC 50/60 Hz 690 V
Kompatibilnostna koda MVS32NA
[Uimp] Nazivna napetostna trdnost ob impulzu 12 kV v skladu s/z IEC 60947-3
[Ie] Nazivni obratovalni tok AC-23A: 3200 A AC 50/60 Hz 690 V
[Ui] Nazivna izolacijska napetost 1000 V AC 50/60 Hz v skladu s/z IEC 60947-3
[Uimp] Nazivna napetostna napetost ob impulzu 12 kV v skladu s/z IEC 60947-3
[Icw] Nazivni kratkotrajen nazivni tok 50 kA med 1 s v skladu s/z IEC 60947-3 pri −5…70 °C
25 kA med 3 s v skladu s/z IEC 60947-3 pri −5…70 °C
Stopnja povezave 115 mm Brez razdelilnika
Teža izdelka (neto) 120 kg
