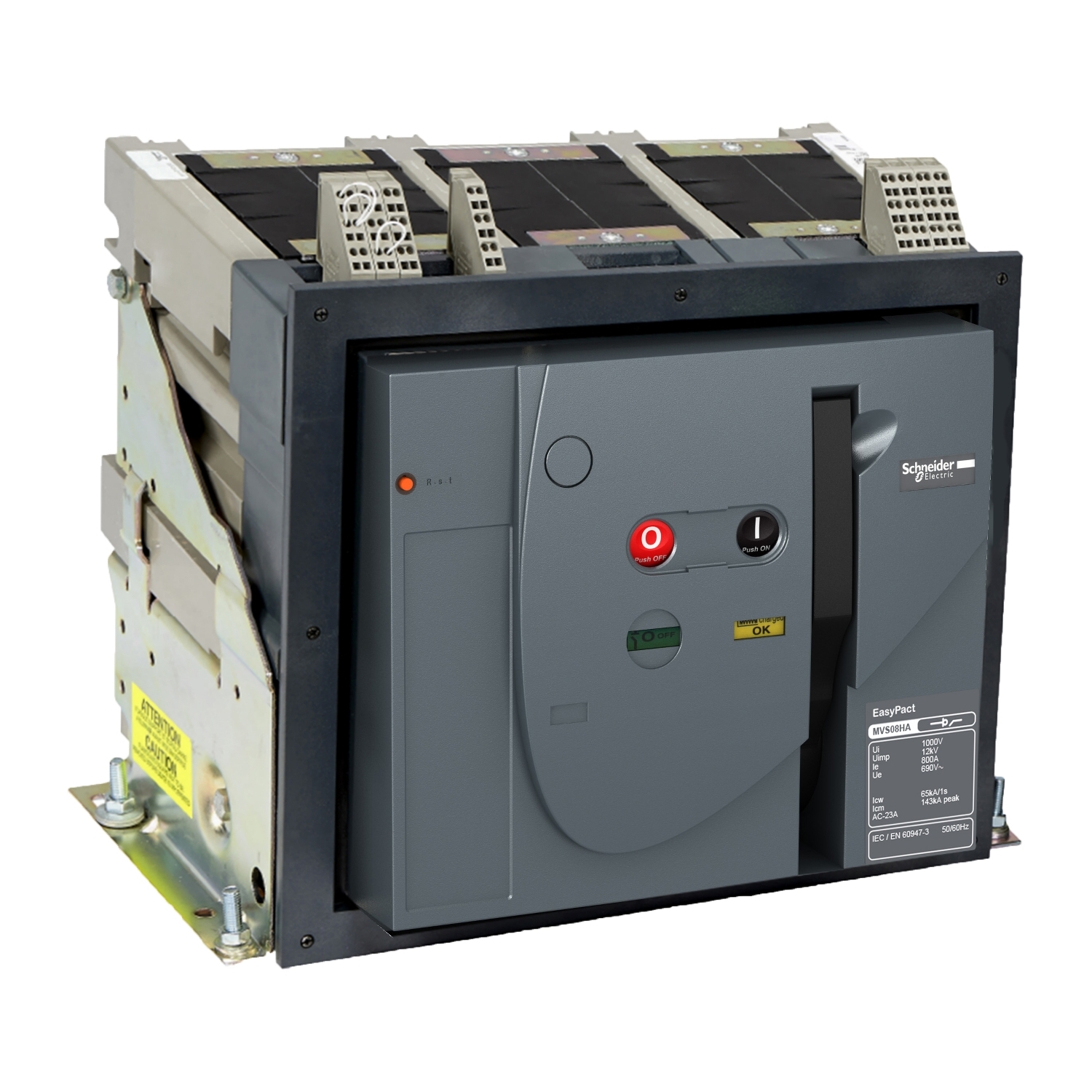

Ločilno stikalo, EacyPact MVS, 3200A, 65kA, 3P, EF, 240VAC, W/O, PROT, fiksni električni

MVS32H3NF0D

Podatkovni list: PDF

Predvidena odprema:

6.590,45 € z DDV

Ločilno stikalo, EacyPact MVS, 3200A, 65kA, 3P, EF, 240VAC, W/O, PROT, fiksni električni

Glavno

Izdelek ali sestavni del	Ločilno stikalo
Ime izdelka	MVS32HA
Opis polov	3P
Serija izdelka	EasyPact MVS
Skupina izdelkov	EasyPact
Kratko ime naprave	MVS32HA
Tip omrežja	AC
Kategorija uporabe	AC-23A
Primerno za izolativnost	Da v skladu s/z IEC 60947-2
Aplikacija naprave	Distribucija
Ponudba izdelkov	EasyPact MVS
Ponudba	EasyPact

Komplementarno

Omrežna frekvenca	50/60 Hz
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz v skladu s/z IEC 60947-3
Indikacija položaja kontakta	Da
Montažna podpora	Osnovna plošča Letev
[Icm] Nazivni kratkostični priklopni tok	143 kA AC pri 50/60 Hz
Lokacija povezave	Zadaj
Širina	422 mm
Globina	297 mm
Tip krmiljenja	Električno upravljanje
Montažni način	Pritrjen
Priključni raster	115 mm Brez razdelilnika
[Icw] Dovoljen kratkotrajen nazivni tok	66 kA med 1 s v skladu s/z IEC 60947-3 pri-5-70 °C 36 kA med 3 s v skladu s/z IEC 60947-3 pri-5-70 °C
Nazivno delovanje	Kontinuitetno
Teža izdelka	60 kg
[Ui] Nazivna izolacijska trdnost	1000 V AC 50/60 Hz v skladu s/z IEC 60947-3
Mehanska vzdržljivost	20000 ciklov z vzdrževanjem v skladu s/z IEC 60947-3 10000 ciklov Brez vzdrževanja v skladu s/z IEC 60947-3
Višina	352 mm
Priključni položaj	Horizontalno Vertikalno
Električna vzdržljivost	AC-23A: 5000000 ciklov 440 V AC 50/60 Hz Brez vzdrževanja v skladu s/z IEC 60947-3 AC-23A: 2500000 ciklov 690 V AC 50/60 Hz Brez vzdrževanja v skladu s/z IEC 60947-3
Najvišji [Ie] nazivni obratovalni tok	AC-23A: 3200 A AC 50/60 Hz 690 V
Kompatibilnostna koda	MVS32HA
[Uimp] Nazivna napetostna trdnost ob impulzu	12 kV v skladu s/z IEC 60947-3
[Ie] Nazivni obratovalni tok	AC-23A: 3200 A AC 50/60 Hz 690 V
[Ui] Nazivna izolacijska napetost	1000 V AC 50/60 Hz v skladu s/z IEC 60947-3
[Uimp] Nazivna napetostna napetost ob impulzu	12 kV v skladu s/z IEC 60947-3
[Icw] Nazivni kratkotrajen nazivni tok	66 kA med 1 s v skladu s/z IEC 60947-3 pri −5…70 °C 36 kA med 3 s v skladu s/z IEC 60947-3 pri −5…70 °C
Stopnja povezave	115 mm Brez razdelilnika
Teža izdelka (neto)	60 kg
