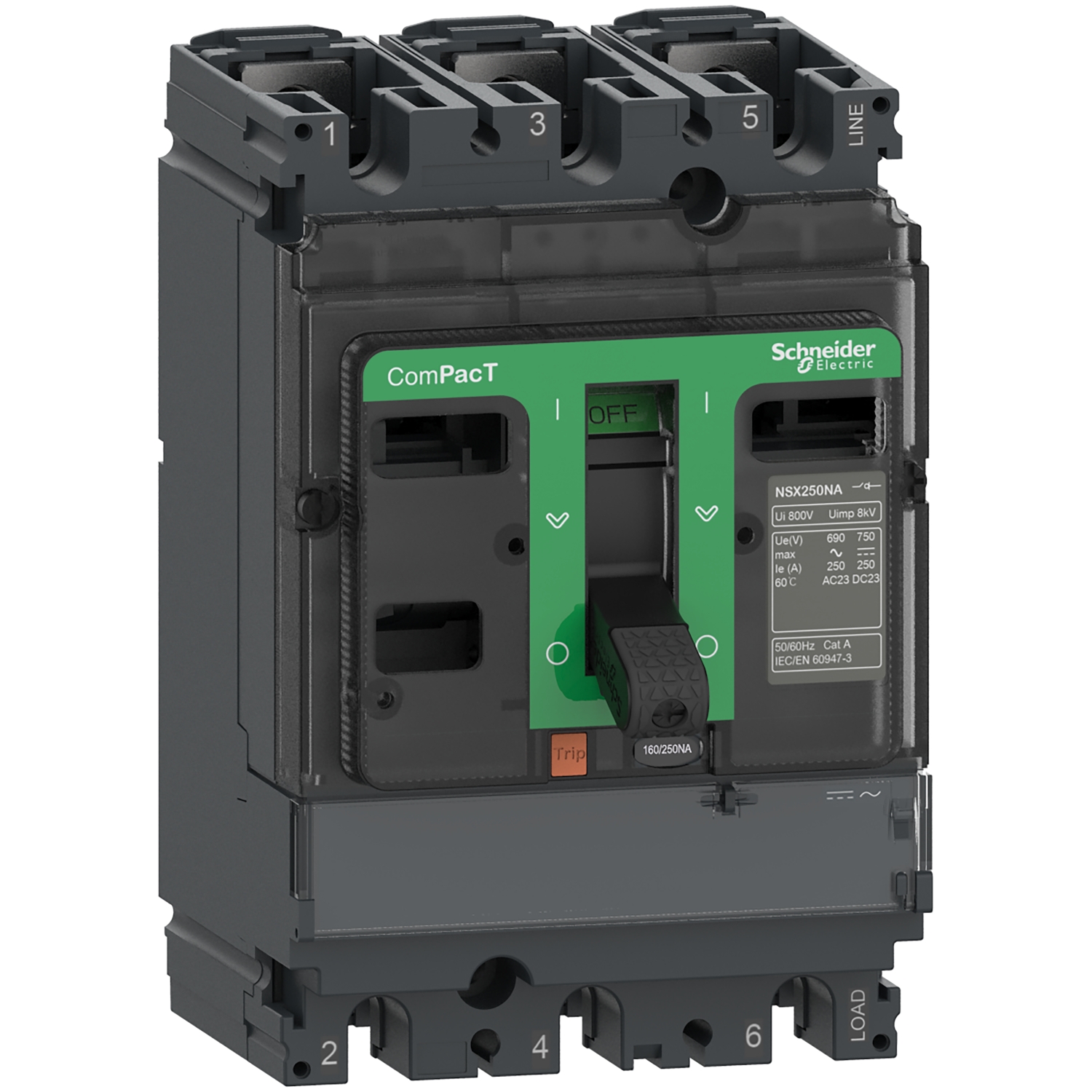

Ločilno stikalo NSX250NA AC 3P 250A

C253250S

Podatkovni list: PDF

Predvidena odprema:

482,00 € z DDV

Omrežna frekvenca	50/60 Hz
[In] Nazivni tok	250 A
Indikacija položaja kontakta	Da
Koda izklopne zmogljivosti	NA
Vidna prekinitev	Ne
Izdelek ali sestavni del	Ločilno stikalo
Ime izdelka	Compact NSX
[Icm] Nazivni kratkostični priklopni tok	330 kA z zaščitnim odklopnikom v smeri proti toku 4.9 kA Samo odklopnik s stikalom
Opis polov	3P
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz 750 V DC 3 poli v seriji 500 V DC 2 pola v seriji 250 V DC 1 pol
Ponudba izdelkov	Compact NSX100 do 250
[Ith] Konvencionalni prostozračni toplotni tok	250 A pri 50 °C
Ponudba	Compact
Tip krmiljenja	Preklop
Montažni način	Fiksen
[Icw] Nazivni kratkotrajen nazivni tok	3.5 kA med 1 s 3.5 kA med 3 s 1.35 kA med 20 s
Kratko ime naprave	NSX250NA
Tip omrežja	AC DC
Kategorija uporabe	AC-22A AC-23A DC-22A DC-23A
[Ui] Nazivna izolacijska napetost	800 V AC 50/60 Hz
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-3
[Ie] Nazivni obratovalni tok	AC-22A: 250 A AC 50/60 Hz 220 do 690 V AC-23A: 250 A AC 50/60 Hz 220 do 690 V DC-22A: 250 A DC 250 V 1 pol DC-22A: 250 A DC 500 V 2 pola v seriji DC-23A: 250 A DC 250 V 1 pol DC-23A: 250 A DC 500 V 2 pola v seriji DC-22A: 250 A DC 750 V 3 poli v seriji DC-23A: 250 A DC 750 V 3 poli v seriji
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Aplikacija naprave	Distribucija

Standardi	EN/IEC 60947-1 EN/IEC 60947-3
Montažna podpora	Zadnja plošča
Širina	105 mm
Globina	86 mm
Stopnja povezave	35 mm
Povezava na zgornji strani	Spredaj
Teža izdelka (neto)	1.8 kg
Mehanska vzdržljivost	20000 ciklov
Višina	161 mm
Povezava navzdol	Spredaj
Električna vzdržljivost	AC-22A: 15000 ciklov 440 V AC 50/60 Hz In/2 AC-23A: 15000 ciklov 440 V AC 50/60 Hz In/2 AC-22A: 7500 ciklov 440 V AC 50/60 Hz In AC-23A: 7500 ciklov 440 V AC 50/60 Hz In AC-22A: 6000 ciklov 690 V AC 50/60 Hz In/2 AC-23A: 6000 ciklov 690 V AC 50/60 Hz In/2 AC-22A: 3000 ciklov 690 V AC 50/60 Hz In AC-23A: 3000 ciklov 690 V AC 50/60 Hz In DC-22A: 10000 ciklov 250 V DC In/2 (1 pol) DC-23A: 10000 ciklov 250 V DC In/2 (1 pol) DC-22A: 5000 ciklov 500 V DC In (2 pola v seriji) DC-23A: 5000 ciklov 500 V DC In (2 pola v seriji)
Kompatibilnostna koda	NSX250
