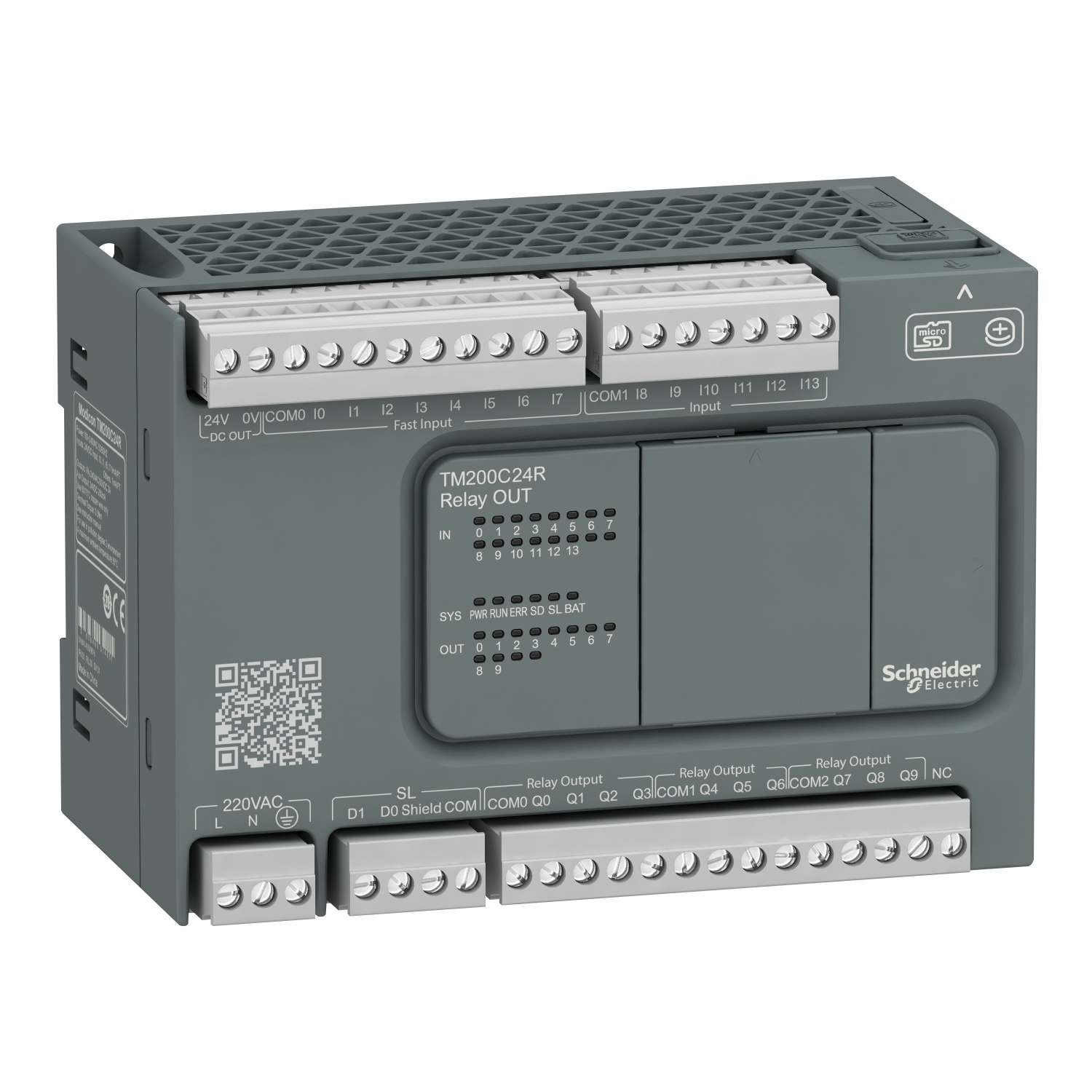

Krmilnik M200 24 IO rele

TM200C24R

Podatkovni list: PDF

Predvidena odprema:

216,06 € z DDV

Glavno

Število diskretnih izhodov	10 Rele
Tip napetosti diskretnega vhoda	DC
Izdelek ali sestavni del	Logični krmilnik
Število diskretnih vhodov	I2…I5: 4 Hiter vhod I0, I1, I6, I7: 4 Hitri vhod I8…I13: 6 Reden vnos
Tip diskretnega izhoda	Rele normalno odprt
Ponudba izdelkov	Easy Modicon M200
Poraba energije v VA	52-64 VA pri 100 do 240 V AC (Z maksimalnim I/O)
Diskretna vhodna logika	Ponor ali vir (pozitivni/negativni) Tip 1 v skladu s/z IEC 61131-2
Napetost diskretnega vhoda	24 V
Diskretni vhodni tok	7 mA za Vhod
Diskretna I/O številka	24
Tok diskretnega izhoda	2 A
Napetost diskretnega izhoda	24 V DC 220 V AC
[Us] Nazivna napajalna napetost	100 do 240 V AC

Komplementarno

Omrežna frekvenca	50/60 Hz
Vhodna impedanca	3.3 kOhm za Diskretni vhod
Vklopni tok	50 A
Prehitevanje/zamujanje ure	<= 90 s/mesec pri 25-25 °C
Regulacijska zanka	Nastavljiv PID regulator Do 14 hkratnih zank
Mejne vrednosti izhodne napetosti	30 V DC 250 V AC
Lokalno signaliziranje	1 LED (Zelena) for PWR 1 LED (Zelena) for RUN 1 LED (Rdeča) for Napaka modula (ERR) 1 LED (Zelena) for Dostop do SD kartice (SD) 1 LED (Rdeča) for BAT 1 LED (Zelena) for SL1 1 LED na kanal (Zelena) for I/O stanje
Odzivni čas	5 µs Izklop, I0, I1, I6, I7 priključek/ka/ki za Hitri vhod 5 µs Vklop, I0, I1, I6, I7 priključek/ka/ki za Hitri vhod 100 µs Izklop, I2…I5 priključek/ka/ki za Hiter vhod 35 µs Vklop, I2…I5 priključek/ka/ki za Hiter vhod 10 ms Izklop, Q0…Q9 priključek/ka/ki za Relejni izhod 10 ms Vklop, Q0…Q9 priključek/ka/ki za Relejni izhod 100 µs Izklop, I8…I13 priključek/ka/ki za Reden vnos 35 µs Vklop, I8…I13 priključek/ka/ki za Reden vnos
Širina	130 mm
Globina	70 mm
Število vhodov za štetje	4 Hiter vhod (način HSC) pri 100 kHz 32 bitov
Preklopna frekvenca	0,1 Hz z maksimalnim bremenom
Električna povezava	Mini B USB 2.0 KonektorZa programatorski terminal Odstranljiv Vijačni priključni blokZa vhode Odstranljiv Vijačni priključni blokZa izhode Odstranljiv Vijačni priključni blok, 4 priključek/ka/kiZa priklop na serijsko linijo link 1 Odstranljiv Vijačni priključni blok, 3 priključek/ka/kiZa povezovanje 100-240 v AC napajalnika
Hitrost prenosa	1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 15-15 m za RS485 1,2 do 115,2 kbit/s (115,2 kbit/s privzeto) za dolžino vodila 3-3 m za RS232 12 Mbitov/s za USB
Oznaka	CE
Varnostni čas	3 leta pri 25 °C (S prekinitvijo napajalnega vira)
Stanje napetosti 0 zagotovljeno	<= 5 V za Vhod
Zmogljivost pomnilnika	512 byte Notranji Flash za Varnostno kopiranje programov
Izolacija	Neizoliran med vhodi Med izhodom in interno logiko pri 1780 V AC Med izhodnimi skupinami pri 1780 V AC Med napajanjem in interno logiko pri 1780 V AC Med vhodom in interno logiko pri 500 V AC Med hitrim vhodom in interno logiko pri 500 V AC Med skupinami vhodov pri 500 V AC
Čas izvedbe za opravljeno nalogo	60 µs Odzivni čas
Tip baterije	BR2032 Li-CFx (Litijsko-ogljični monoflurid), življenjska doba baterije: 5 let/o/i/a
Maksimalno število I/O razširitvenih modulov	4 z 128 diskretni izhod/i za Tranzistorski izhod 4 z 74 diskretni izhod/i za Relejni izhod
Teža izdelka (neto)	0.405 kg
Stanje napetosti 1 zagotovljeno	>= 15 V za Vhod
Integriran tip povezave	USB vhod z Mini B USB 2.0 konektor Neizolirana zaporedna povezava Serijska 1 z Priključni blok konektor inRS485 vmesnik Neizolirana zaporedna povezava Serijska 2 z Priključni blok konektor inRS232/RS485 vmesnik Izolirana serijska povezava Serijska 2 z Priključni blok konektor inRS485 vmesnik
Čas izvedbe na navodila	0,2 µs Boolean
Napajanje senzorja	24-24 V DC pri 250 mA Napajan s krmilnikom
Mehanska vzdržljivost	20000000 ciklov za Relejni izhod
Montažna podpora	Zgornji klobuček tipa TH35-15 Letev v skladu s/z IEC 60715 Zgornji klobuček tipa TH35-7,5 Plošča s pritrdilnim kompletom v skladu s/z IEC 60715
Maksimalna dolžina kabelske razdalje med dvema napravami	Nezaščiten kabel: <50 m za Vhod Kabel z opletom: <10 m za Hiter vhod Kabel z opletom: <10 m za Hitri vhod Nezaščiten kabel: <150 m za Izhod
Višina	90 mm
Maksimalen tok na skupni izhod	4 A pri COM 2 4 A pri COM 0 4 A pri COM 1
Protokol komunikacijskih vrat	USB vhod: USB – SoMachine-omrežje Neizolirana zaporedna povezava: Modbus Glavni/podrejeni – RTU/ASCII ali SoMachine-omrežje
Nastavljiv čas filtriranja	0 ms za Vhod 3 ms za Vhod 12 ms za Vhod
Omejitve napajalne napetosti	85-264 V
Električna vzdržljivost	100000 ciklov AC-12, 240 V, 480 VA, Upor 100000 ciklov DC-12, 24 V, 48 W, Upor
Tip krmilnega signala	Kvadratno (x 1, x 2, x 4) pri 100 kHz za Hiter vhod (način HSC) Impulz/smer pri 100 kHz za Hiter vhod (način HSC) Enofazni pri 100 kHz za Hiter vhod (način HSC) CW/CCW pri 100 kHz za Hiter vhod (način HSC)
Čas izvedbe za 1 ukaz	0.3 ms za Dogodek in periodična naloga
Minimalna obremenitev	10 mA pri 5 V DC za Relejni izhod
Oprema za shranjevanje podatkov	32 GB micro SD kartica (Izbirno)
