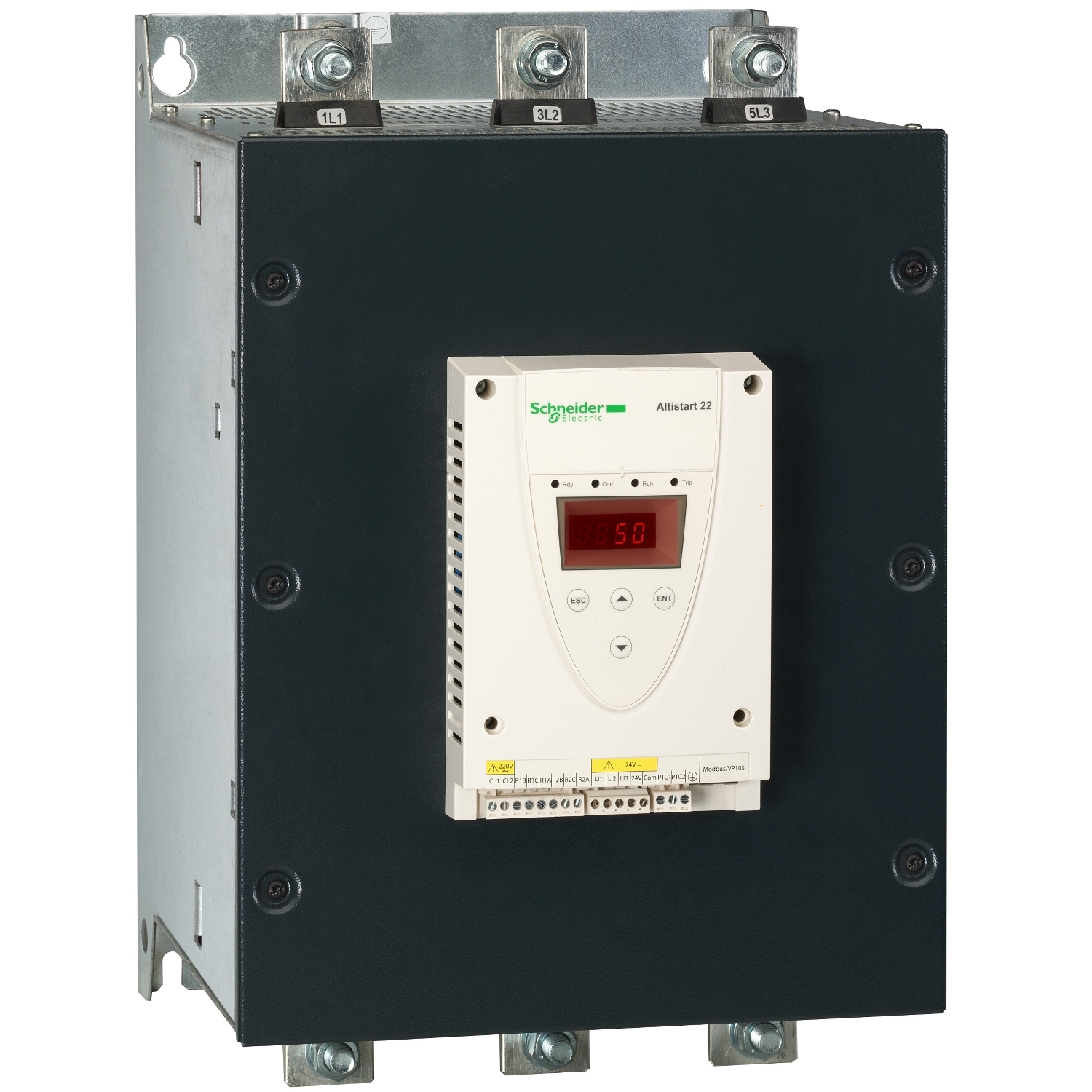

Mehki zag. ATS22, nad. 110 V, nap. 208 V (150 hp)/460 V (350 hp)/575 V (400 hp)

ATS22C48S6U

Podatkovni list: PDF

Predvidena odprema:

5.001,88 € z DDV

Destinacija izdelka	Asinhroni motorji
Izdelek ali sestavni del	Mehki zagon
Ime komponente	ATS22
Število faz omrežja	3 faze
IcL nazivni pogon	480 A za Priključitev v napajalni liniji motorja za standardne aplikacije
Vrsta zagona	Zagon s krmiljenjem navora (tok je omejen na 3,5 V)
Kategorija uporabe	AC-53A
Uporaba izdelka za specifične aplikacije	Črpalke in ventilatorji
[Us] Nazivna napajalna napetost	208 do 600 V – 15 do 10 %
Moč motorja hp	150 hp 208 V 350 hp 460 V 400 hp 575 V
Ponudba izdelkov	Altistart 22
Izguba energije v W	218 W za standardne aplikacije
IP stopnja zaščite	IP00
Tovarniška nastavitev toka	414 A

Povezava naprave	V oskrbovalnem vodu motorja
Omrežna frekvenca	45 do 66 Hz
Minimalni preklopni tok	100 mA pri 12 V DC (Relejni izhodi)
[Uc] Krmilna napetost	110 V – 15 do 10 % 50/60 Hz
Tip diskretnega izhoda	Relejni izhodi R1 230 V Obratuje, alarm, prožen, ustavljen, ni ustavljen, se začnenja, pripravljen C/O Relejni izhodi R2 230 V Obratuje, alarm, prožen, ustavljen, ni ustavljen, se začnenja, pripravljen C/O
Maksimalen preklopni tok	5 A 250 V AC Upor 1 Relejni izhodi 5 A 30 V DC Upor 1 Relejni izhodi 2 A 250 V AC Induktivno 0.4 20 ms Relejni izhodi 2 A 30 V DC Induktivno 7 ms Relejni izhodi
Teža izdelka (neto)	50 kg
Nameščena naprava	31
Komunikacijska podatkovna povezava	Serijski
Število diskretnih izhodov	2
Protokol komunikacijskih vrat	Modbus
Število diskretnih vhodov	3
PTC vhod sonde	750 Ohm
Širina	304 mm
Hitrost prenosa	4800, 9600 or 19200 bps
Globina	339.7 mm
Diskretna vhodna logika	Pozitivna logika LI1, LI2, LI3 pri stanju 0< 20 V in 79 V, <= 2 mA
Frekvenca napajanja	50 do 60 Hz – 10 do 10 %
Višina	455 mm
Napetost diskretnega vhoda	110 V <= 121 V
Oznaka	CE
Izhodni tok	0,4 do 1 Icl Nastavljiv
Tip priključka	1 RJ45
Funkcija na voljo	Notranji bypass
Poraba krmilnega tokokroga	20 W
Omejitve napajalne napetosti	177-660 V
Tip diskretnega vhoda	(LI1, LI2, LI3) Logika, 5 mA 20 kOhm
Fizični vmesnik	RS485 multidrop
Tip hlajenja	Prisilna konvekcija
Slog sestavljanja	S hladilno enoto
Operativni položaj	Vertikalno +/- 10 stopinj
Tip zaščite	Napaka faze: Linija Toplotna zaščita: Motor Toplotna zaščita: Zaganjalnik
