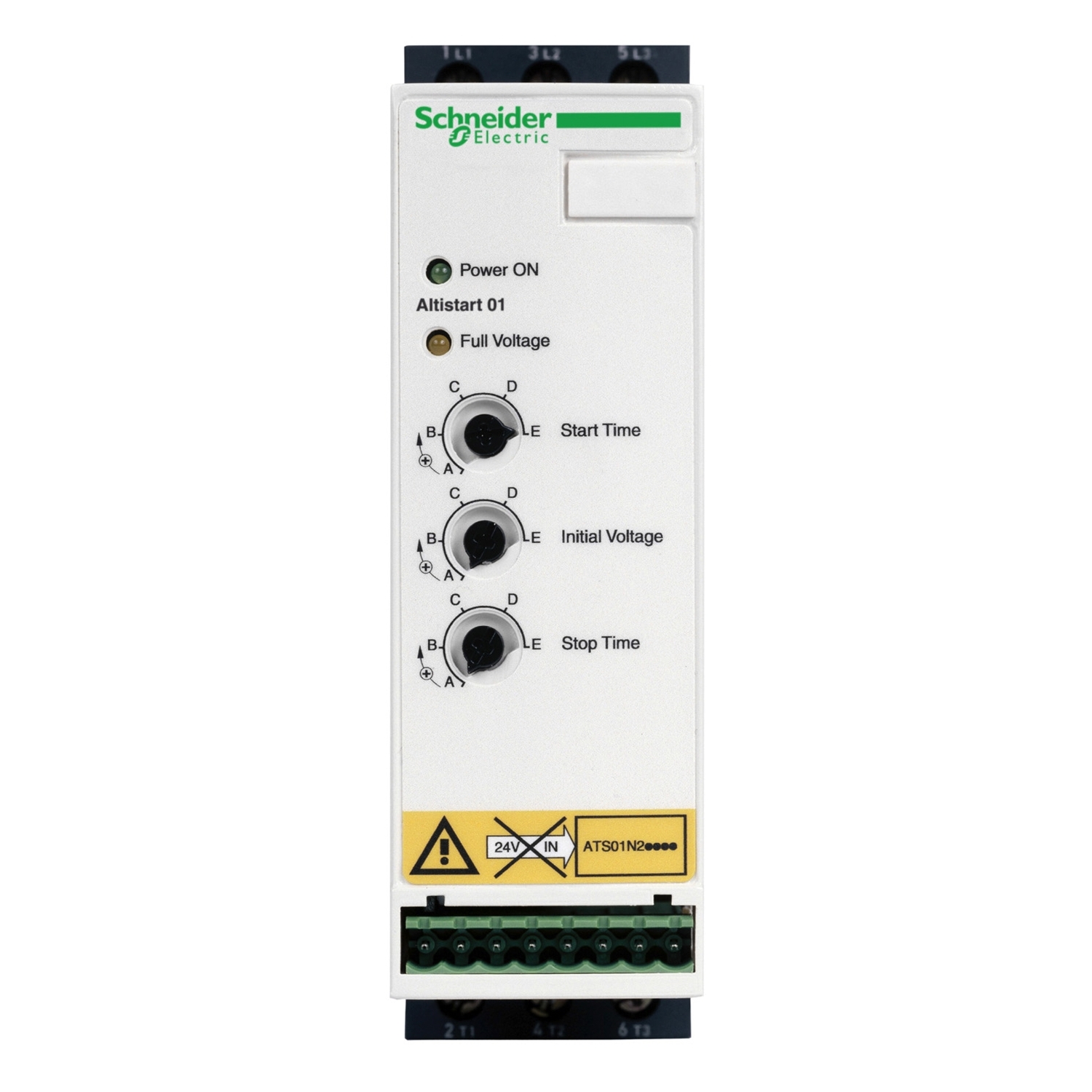

Mehki zagon za asinhroni motor – ATS01 – 22 A – 200 do 240 V – 4 do 5,5 KW

ATS01N222LU

Podatkovni list: PDF

Predvidena odprema:

220,55 € z DDV

Mehki zagon za asinhroni motor - ATS01 - 22 A - 200 do 240 V - 4 do 5,5 KW

Glavno

Poraba toka	110 A Pri nazivnem bremenu
Destinacija izdelka	Asinhroni motorji
[Ue] Nazivna operativna napetost	200 do 240 V 4 kW 200 do 240 V 5.5 kW 200 do 240 V 5 hp 200 do 240 V 7.5 hp
Izdelek ali sestavni del	Mehki zagon
Število faz omrežja	3 faze
Kategorija uporabe	AC-53B v skladu s/z EN/IEC 60947-4-2
IcL nazivni pogon	22 A
Vrsta zagona	Zagon z napetostno rampo
Uporaba izdelka za specifične aplikacije	Preprost stroj
Moč motorja hp	5 hp, 3 faze pri 200 do 240 V 7.5 hp, 3 faze pri 200 do 240 V
Ponudba izdelkov	Altistart 01
Moč motorja kW	4 kW, 3 faze pri 200 do 240 V 5.5 kW, 3 faze pri 200 do 240 V
Izguba energije v W	124.5 W V prehodnem stanju 4.5 W Pri polni obremenitvi in na koncu zaganjanja
[Us] Nazivna napajalna napetost	200 do 240 V – 10 do 10 %
Kratko ime naprave	ATS01

Komplementarno

Omrežna frekvenca	47,5 do 63 Hz
[Uc] Krmilna napetost	Vgrajeno v zaganjalnik
Napetost diskretnega vhoda	24 do 40 V
Maksimalen preklopni tok	Relejni izhodi: 2 A pri 250 V AC Cos fi = 0.5 in L/D20 ms Induktivno obremenitev Relejni izhodi: 2 A pri 30 V DC Cos fi = 0.5 in L/D20 ms Induktivno obremenitev
Razpon napajanja/energije	4-6 kW pri 200-240 V 3 faze
Teža izdelka (neto)	0.56 kg
Začetni čas	1 s / 100 5 s / 20 10 s / 10 Nastavljiv od 1 do 10 s
Širina	45 mm
Globina	131 mm
Diskretna vhodna logika	Pozitivno LI1, LI2, BOOST pri stanju 0< 5 V in 13 V, >= 0,5 mA
Zagonski navor	30 do 80 % začetnega vrtilnega momenta motorja, priključenega neposredno na napeljavo
Zatezni moment	0.5-0.5 N.m 1.9-2.5 N.m
Frekvenca napajanja	50 do 60 Hz – 5 do 5 %
Tip diskretnega izhoda	Logika odprtega kolektorja LO1 Zaključek zagonskega signala Relejni izhodi R1A, R1C Ne
Električna povezava	4 mm priključek z vijačnimi sponkami – Togo 1 1 do 10 mm² AWG 8 Močnostni tokokrog Vijačni konektor – Togo Brez konca kabla 1 0,5 do 2,5 mm² AWG 14 Krmilno vezje 4 mm priključek z vijačnimi sponkami – Togo 2 1 do 6 mm² AWG 10 Močnostni tokokrog Vijačni konektor – Togo 2 0,5 do 1 mm² AWG 17 Krmilno vezje Vijačni konektor – Prilagodljiv s kabelskim koncem 1 0,5 do 1,5 mm² AWG 16 Krmilno vezje 4 mm priključek z vijačnimi sponkami – Prilagodljiv Brez konca kabla 1 1,5 do 10 mm² AWG 8 Močnostni tokokrog Vijačni konektor – Prilagodljiv Brez konca kabla 1 0,5 do 2,5 mm² AWG 14 Krmilno vezje 4 mm priključek z vijačnimi sponkami – Prilagodljiv s kabelskim koncem 2 1 do 6 mm² AWG 10 Močnostni tokokrog 4 mm priključek z vijačnimi sponkami – Prilagodljiv Brez konca kabla 2 1,5 do 6 mm² AWG 10 Močnostni tokokrog Vijačni konektor – Prilagodljiv Brez konca kabla 2 0,5 do 1,5 mm² AWG 16 Krmilno vezje
Višina	154 mm
Simbol pojemanja časa	Nastavljiv od 1 do 10 s
Napetost diskretnega izhoda	24 V (omejitve napetosti: 6 do 30 V) Logika odprtega kolektorja
Oznaka	CE
Tok diskretnega izhoda	2 A DC-13 3 A AC-15
Tip motornega zagona	Mehki zagon
Funkcija na voljo	Integrirani bypass
Omejitve napajalne napetosti	180-264 V
Minimalni preklopni tok	10 mA pri 6 V DC za Relejni izhodi
Tip diskretnega vhoda	Logika (LI1, LI2, BOOST) Funkcije stop, zagon in povečanje ob zagonu <= 8 mA 27 kOhm
Slog sestavljanja	S hladilno enoto
Kompatibilnostna koda	ATS01N2
Izhodna napetost	<= Napajalna napetost
Operativni položaj	Vertikalno +/- 10 stopinj
Tip zaslona	1 LED (Zelena) za Zaganjalnik vklopljen 1 LED (Rumena) za Dosežena nazivna napetost
