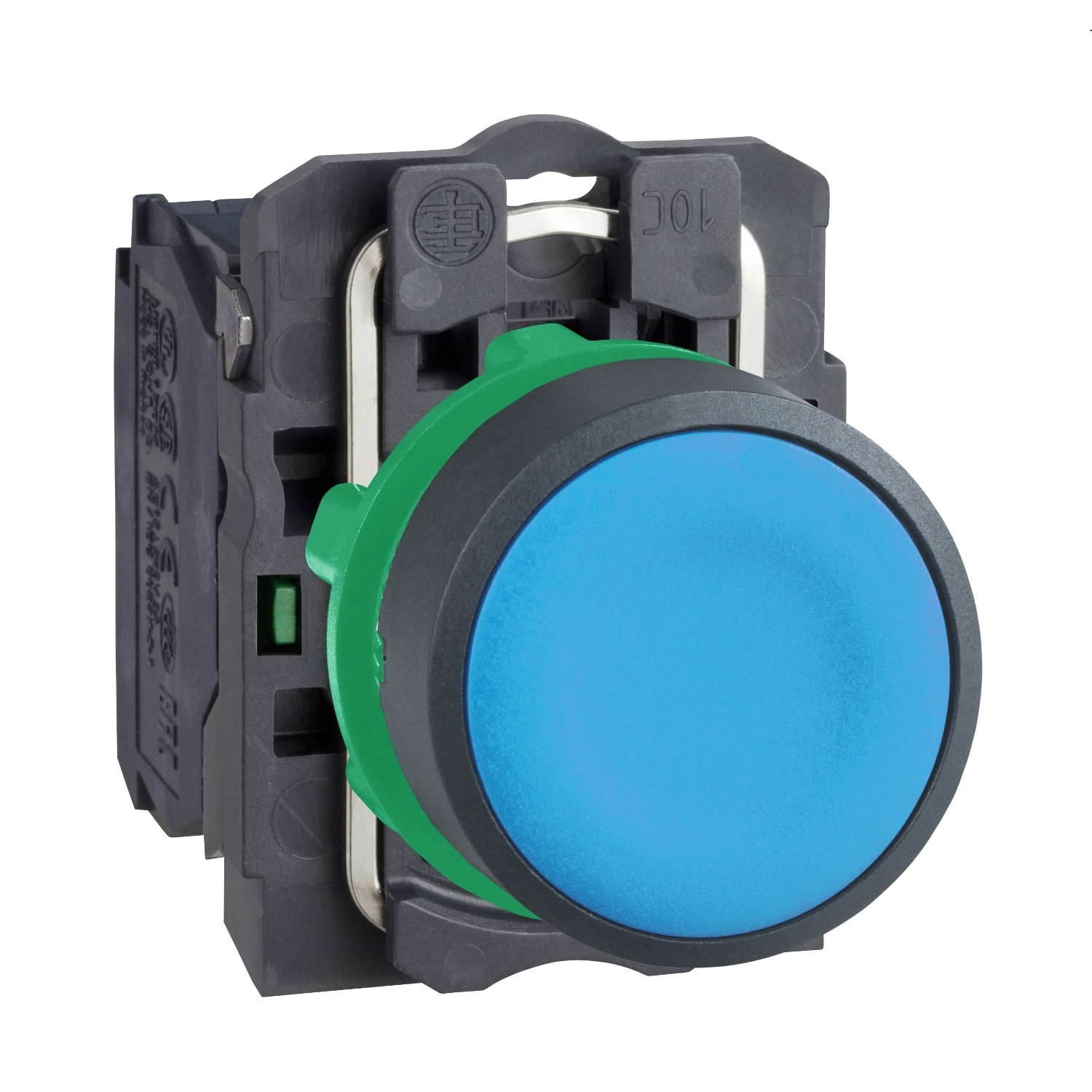

Modra podometna kompletna tip. Ø 22 povratna vzmet 1 NO, brez oznake

XB5AA61

Podatkovni list: PDF

Predvidena odprema:

7,95 € z DDV

Modra podometna kompletna tip. Ø 22 povratna vzmet 1 NO, brez oznake

Glavno

Montažni premer	22.5 mm
Izdelek ali sestavni del	Tipka
Oblika glave signalne enote	Okroglo
Material roba	Plastika Temno siva plastika
Profil operaterja	Modra Podometna, Neoznačeno
Ponudba izdelkov	Harmony XB5
Tip glave	Standard
Kratko ime naprave	XB5
Priključki – terminali	Vijačni priključki, <= 2 x 1,5 mm² s kabelskim koncem v skladu s/z IEC 60947-1 Vijačni priključki, 1 x 0,22 do 2 x 2,5 mm² Brez konca kabla v skladu s/z IEC 60947-1
Tip kontakta in sestava	1 NO
Tip upravljanja	Povratna vzmet
Materiala pritrditvenega okvirja	Plastika
Prodaja na nedeljivo količino	1
Premik kontakta	Počasen izklop

Komplementarno

Uporaba kontaktov	Standardni kontakti
Opis priključka ISO št. 1	(13-14)NO
Kratkostična zaščita	10 A Varovalka modula tip/agG v skladu s/z IEC 60947-5-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-1
GCR BRIDGE	XB5AACUST01
Širina	30 mm
Globina	52 mm
Operativna pot	2.6 mm (Brez spreminjanje električnega stanja) 4.3 mm (Skupna pot)
Material kontaktov	Srebrna zlitina (Ag/Ni)
Mehanska vzdržljivost	10000000 ciklov
Zatezni moment	0.8-1.2 N.m v skladu s/z IEC 60947-1
Pozitivna odprtina	Brez
[Ith] Konvencionalni prostozračni toplotni tok	10 A v skladu s/z IEC 60947-5-1
Teža izdelka (neto)	0.037 kg
Odpornost proti visokotlačnemu čistilniku	7000000 Pa pri 55 °C, razdalja : 0,1 m
[Ui] Nazivna izolacijska napetost	600 V (stopnja onesnaženosti 3) v skladu s/z IEC 60947-1
Možnost prilagajanja	Ne 1
Višina	42 mm
Operativna sila	3.8 N Brez spreminjanje električnega stanja
Pokrovček/upravljalnik ali barva leče	Modra
Predstavitev naprave	Kompletni izdelek
[Ie] Nazivni obratovalni tok	3 A pri 240 V, AC-15, A600 v skladu s/z IEC 60947-5-1 6 A pri 120 V, AC-15, A600 v skladu s/z IEC 60947-5-1 0.1 A pri 600 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.27 A pri 250 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 0.55 A pri 125 V, DC-13, Q600 v skladu s/z IEC 60947-5-1 1.2 A pri 600 V, AC-15, A600 v skladu s/z IEC 60947-5-1
Električna vzdržljivost	1000000 ciklov AC-15, 2 A pri 230 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov AC-15, 3 A pri 120 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov AC-15, 4 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov DC-13, 0.2 A pri 110 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C 1000000 ciklov DC-13, 0.5 A pri 24 V, stopnja/hitrost delovanja;3600 cik/h, faktor obremenitve: 0.5 v skladu s/z IEC 60947-5-1: Dodatek C
Kompatibilnostna koda	XB5
Električna zanesljivost	λ < 10exp(-6) pri 5 V in 1 mA V čistem okolju v skladu s/z IEC 60947-5-4 λ < 10exp(-8) pri 17 V in 5 mA V čistem okolju v skladu s/z IEC 60947-5-4
Oblika glave vijaka	Križ kompatibilno s/z Philips št. 1 izvijač Križ kompatibilno s/z Pozidriv št. 1 izvijač Z režami kompatibilno s/z Ploščat Ø 4 mm izvijač Z režami kompatibilno s/z Ploščat Ø 5.5 mm izvijač
