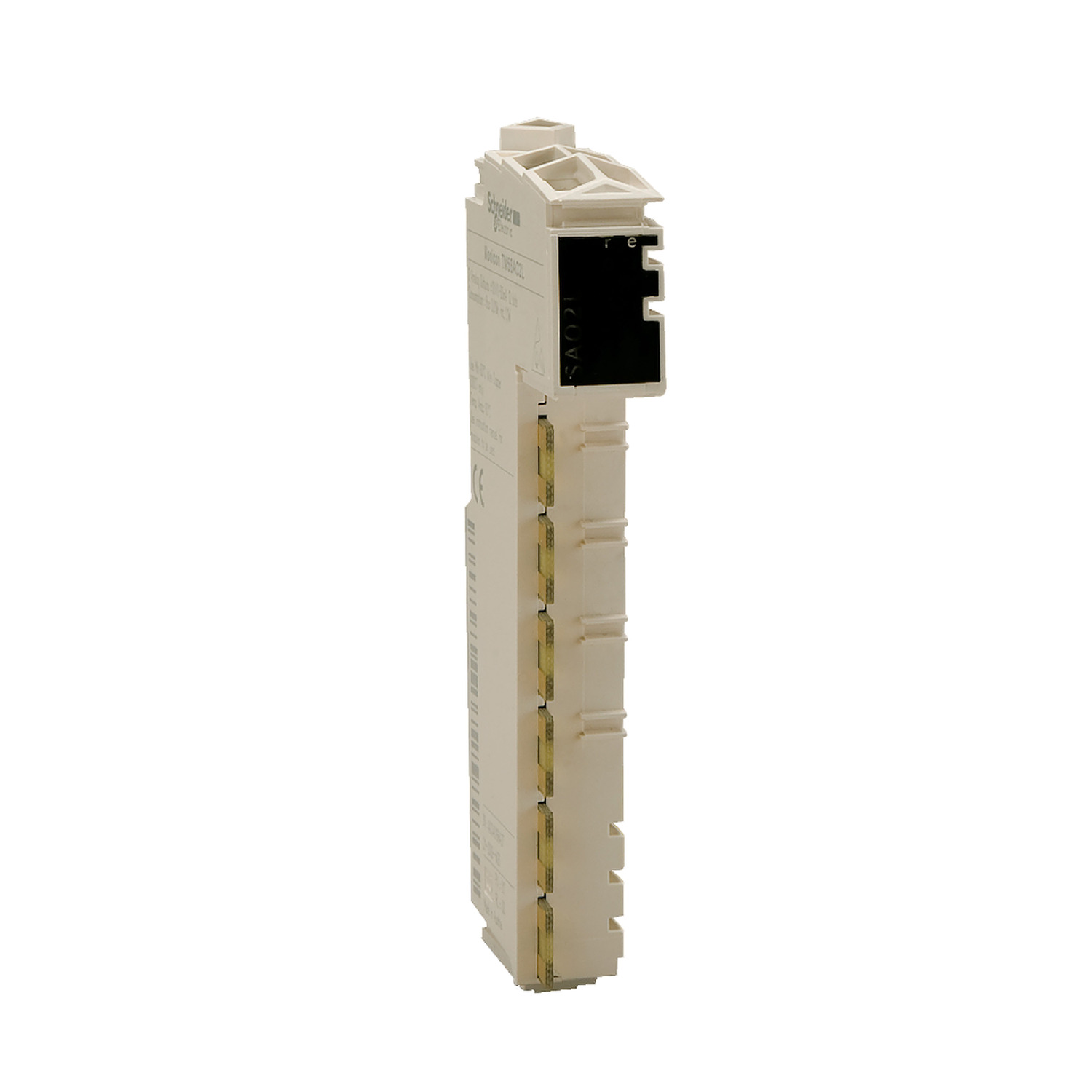

Modul I/O

TM5SMM6D2L

Podatkovni list: PDF

Predvidena odprema:

245,22 € z DDV

Glavno

Izdelek ali sestavni del	Mešani I/O modul
Združljivost ponudbe izdelkov	Modicon LMC058 Modicon M258
Ponudba izdelkov	Modicon TM5
Združljivost izdelkov	Krmilnik pogona Logični krmilnik

Komplementarno

Izhodna napetost	24 V DC
Minimalna izhodna impedanca	1 kOhm +/- 10 V 0-55 °C 10 kOhm +/- 10 V 55-60 °C
Napetost diskretnega vhoda	24 V
Tip analognega izhoda	Napetost: +/- 10 V Tok: 0 do 20 mA
Tip napetosti diskretnega vhoda	DC
Nelinearnost	+/- 0,02 %FS 0 do 20 mA/4 do 20 mA) +/- 0,02 %FS +/- 10 V) +/- 0,1 %FS0 do 20 mA) +/- 0,1 %FS+/- 10 V)
Napajanje	Notranji
Diskretni vhodni tok	3.3 mA
Ločljivost analognega vhoda	12 bitov + predznak Napetost 12 bitov Tok
Teža izdelka (neto)	0.025 kg
Stanje napetosti 0 zagotovljeno	<= 5 V
Maksimalen tok uhajanja	5 µA Ob izklopu) Digitalni izhod
Vhodna impedanca	7,18 kOhm Digitalni >= 1 MOhm Analogni, +/- 10 V
Poraba toka	2 mA 5 V DC Vodilo 73 mA 24 V DC Vhodi/izhodi
Število analognih vhodov	1
Število diskretnih izhodov	2
Mejne vrednosti izhodne napetosti	20,4 do 28,8 V
Število diskretnih vhodov	4
Lokalno signaliziranje	1 LED (Zelena) for Napajanje (ON) 1 LED (Rdeča) for Napajanje (OFF) 4 LED (Zelena) for Digitalni vhodno stanje 2 LED (Oranžna) for Digitalno izhodno stanje 1 LED (Oranžna) 1 LED (Zelena)
Ločljivost analognega izhoda	12 bitov + predznak, +/- 10 V 12 bitov, 0 do 20 mA
Maksimalni izhodni tok	14 A
Tip analognega vhoda	Napetost +/- 10 V Tok 0 do 20 mA/4 do 20 mA
Filtriranje vhoda	<= 2 µs Strojna oprema 1 ms Privzeto <= 25 ms Konfiguracijsko s programsko opremo
Preklopna frekvenca	100 Hz, Upor Digitalni izhod
Trajanje vzorčenja	300 µs Analogni vhod
[Us] Nazivna napajalna napetost	24 V DC -15 do 20 %
Tip diskretnega izhoda	Tranzistor
Merilna napaka	< 0,08 % celotnega obsega +/- 10 V) 25 °C < 0,08 % celotnega obsega 0 do 20 mA/4 do 20 mA) 25 °C < 0,15 % celotnega obsega+/- 10 V) 25 °C < 0,15 % celotnega obsega 0 do 20 mA) 25 °C
Logika diskretnega izhoda	Vir
Način ožičenja	1 žica Digitalni vhod/izhod
Odzivni čas	<= 250 µs Od stanja 0 do stanja 1 Digitalni izhod <= 250 µs Od stanja 1 do stanja 0 Digitalni izhod 1 ms Analogni izhod
Oznaka	CE
Meje vhodne napetosti	20,4 do 28,8 V
Tok diskretnega izhoda	<= 0,5 A Na izhod <= 1 A
Tip kabla	Kabel z opletom
Čas konverzije	300 µs Analogni izhod
Maksimalna izgube moči v W	1.75 W
Številka analognega izhoda	1
Barva	Bela
Diskretna vhodna logika	Ponor
Impedanca obremenitve ohmic	<= 400 Ohm 0 do 20 mA) 0-55 °C <= 300 Ohm 0 do 20 mA) 55-60 °C <= 300 Ohm 0 do 20 mA/4 do 20 mA)
Izolativnost	Brez izolacije med kanali 500 Vrms AC izolacija med kanalom in vodnikom
Skupni način zavrnitve	70 dB DC Analogni vhod 70 dB 50 Hz Analogni vhod
Temperaturni koeficient	+/- 0,009 %FS/°C 0 do 20 mA/4 do 20 mA) +/-0,006 %FS/°C +/- 10 V) +/- 0,02 %FS/°C0 do 20 mA) +/- 0,02 %FS/°C+/- 10 V)
Ločljivost meritve	2,441 mV, +/- 10 V, +/- 10 V 4,883 µA, 0 do 20 mA/4 do 20 mA, 0 do 20 mA
Tip zaščite	Proti povratni polarnosti za Digitalni izhod Proti kratkim stikom za Digitalni izhod Zaščita pred toplotno preobremenitvijo za Digitalni izhod Proti kratkim stikom za Analogni izhod
Stanje napetosti 1 zagotovljeno	>= 15 V
