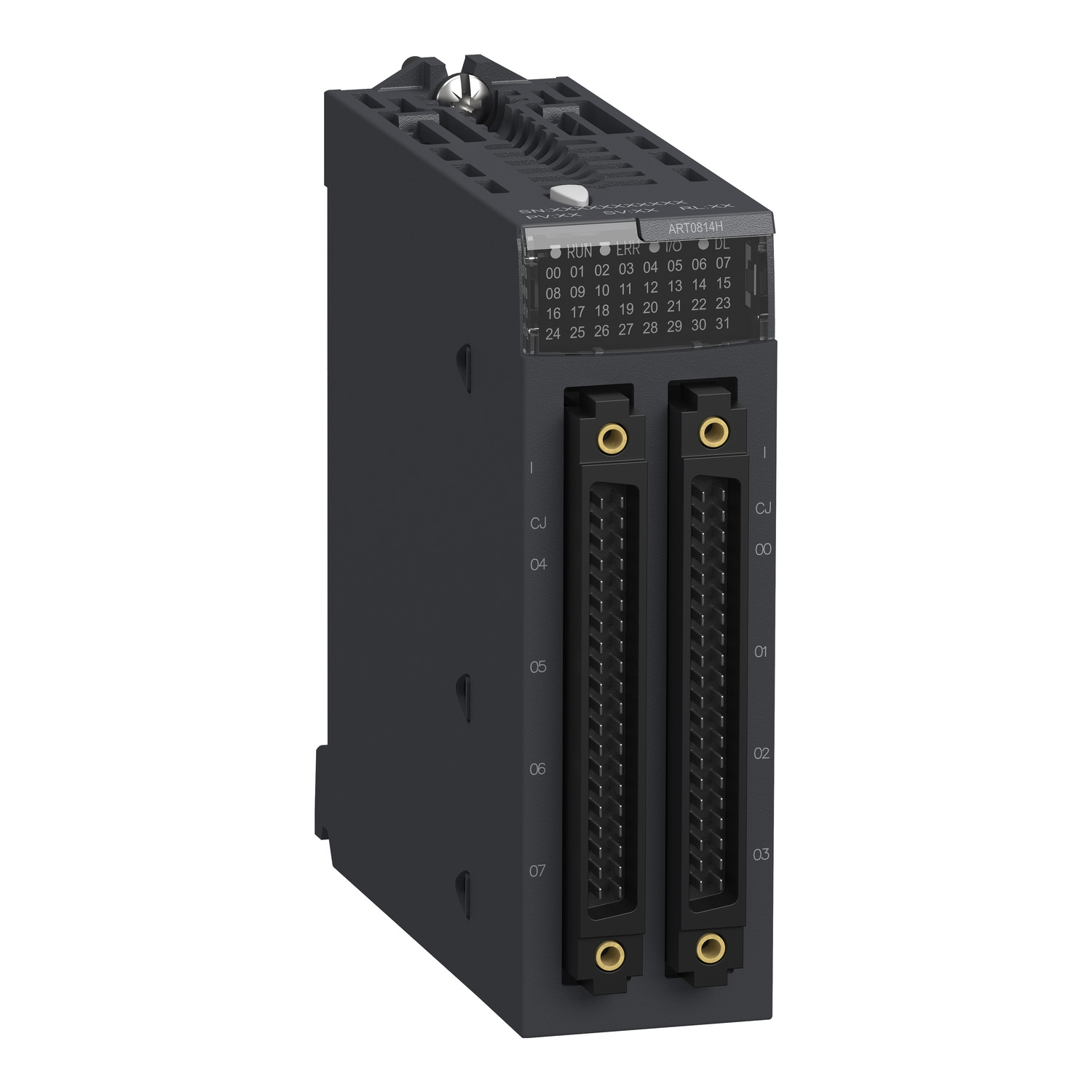

Modul analognega vhoda M340 – 8 temperaturnih vhodov

BMXART0814H

Podatkovni list: PDF

Predvidena odprema:

1.173,03 € z DDV

Modul analognega vhoda M340 - 8 temperaturnih vhodov

Glavno

Izdelek ali sestavni del	Analogni vhodni modul
Električna povezava	40 smeri 2 priključka
Ponudba izdelkov	Modicon X80
Vhodna/izhodna izolacija	Izoliran
Število analognih vhodov	8
Uporaba izdelka za specifične aplikacije	Za težka okolja
Tip analognega vhoda	Napetost +/- 1,28 V Napetost +/- 160 mV Napetost +/- 320 mV Napetost +/- 40 mV Napetost +/- 640 mV Napetost +/- 80 mV Upor 400 Ohm 2 žici Upor 400 Ohm 3 žice Upor 400 Ohm 4 žice Upor 4000 Ohm 2 žici Upor 4000 Ohm 3 žice Upor 4000 Ohm 4 žice Temperaturna sonda -100 do +260 °C Cu 10 Temperaturna sonda -100 do +450 °C Pt 100 UL/JIS Temperaturna sonda -100 do +450 °C Pt 1000 UL/JIS Temperaturna sonda -200 do +850 °C Pt 100 IEC Temperaturna sonda -200 do +850 °C Pt 1000 IEC Temperaturna sonda -60 do +180 °C Ni 100 Temperaturna sonda -60 do +180 °C Ni 1000 Termočlen +130 do +1820 °C Termočlen B Termočlen +270 do +1300 °C Termočlen N Termočlen -200 do +600 °C Termočlen U Termočlen -200 do +760 °C Termočlen J Termočlen -200 do +900 °C Termočlen L Termočlen -270 do +1000 °C Termočlen E Termočlen -270 do +1370 °C Termočlen K Termočlen -270 do +400 °C Termočlen T Termočlen -50 do +1769 °C Termočlen R Termočlen -50 do +1769 °C Termočlen S
Vhodna raven	Nizka raven

Komplementarno

Nazivni čas branja cikla	400 ms s temperaturno sondo 200 ms s termočlenom
Tip zaznavanja	Odprt tokokrog Cu 10 Odprt tokokrog Ni 100 Odprt tokokrog Ni 1000 Odprt tokokrog Pt 100 Odprt tokokrog Pt 1000 Odprt tokokrog Termočlen B Odprt tokokrog Termočlen E Odprt tokokrog Termočlen J Odprt tokokrog Termočlen K Odprt tokokrog Termočlen L Odprt tokokrog Termočlen N Odprt tokokrog Termočlen R Odprt tokokrog Termočlen S Odprt tokokrog Termočlen T Odprt tokokrog Termočlen U
MTBF zanesljivost	900000 H
Merilna napaka	+/- 0,7 °C Ni 1000 25 °C +/- 2,1 °C Ni 100 25 °C +/- 2,1 °C Pt 100 25 °C +/- 2,1 °C Pt 1000 25 °C +/- 2,7 °C Termočlen U 25 °C +/- 2,8 °C Termočlen J 25 °C +/- 3 °C Termočlen L 25 °C +/- 3,2 °C Termočlen R 25 °C +/- 3,2 °C Termočlen s 25 °C +/- 3,5 °C Termočlen B 25 °C +/- 3,7 °C Termočlen E 25 °C +/- 3,7 °C Termočlen K 25 °C +/- 3,7 °C Termočlen N 25 °C +/- 3,7 °C Termočlen T 25 °C +/- 4 °C Cu 10 25 °C 0,05 % celotnega obsega +/- 1,28 V 25 °C 0,05 % celotnega obsega +/- 160 mV 25 °C 0,05 % celotnega obsega +/- 320 mV 25 °C 0,05 % celotnega obsega +/- 40 mV 25 °C 0,05 % celotnega obsega +/- 640 mV 25 °C 0,05 % celotnega obsega +/- 80 mV 25 °C 0,12 % celotnega obsega 400 Ohm 25 °C 0,12 % celotnega obsega 4000 Ohm 25 °C +/- 1,5 °C Ni 1000 – 25 do 70 °C +/- 3,5 °C Ni 100 – 25 do 70 °C +/- 3,5 °C Pt 100 – 25 do 70 °C +/- 3,5 °C Pt 1000 – 25 do 70 °C +/- 4,5 °C Cu 10 – 25 do 70 °C +/- 5,5 °C Termočlen J – 25 do 70 °C +/- 5,5 °C Termočlen L – 25 do 70 °C +/- 5,5 °C Termočlen R – 25 do 70 °C +/- 5,5 °C Termočlen s – 25 do 70 °C +/- 5,5 °C Termočlen U – 25 do 70 °C +/- 6 °C Termočlen B – 25 do 70 °C +/- 6 °C Termočlen E – 25 do 70 °C +/- 6 °C Termočlen K – 25 do 70 °C +/- 6 °C Termočlen N – 25 do 70 °C +/- 6 °C Termočlen T – 25 do 70 °C <= 0,2 % celotnega obsega +/- 1,28 V – 25 do 70 °C <= 0,2 % celotnega obsega +/- 160 mV – 25 do 70 °C <= 0,2 % celotnega obsega +/- 320 mV – 25 do 70 °C <= 0,2 % celotnega obsega +/- 40 mV – 25 do 70 °C <= 0,2 % celotnega obsega +/- 640 mV – 25 do 70 °C <= 0,2 % celotnega obsega +/- 80 mV – 25 do 70 °C <= 0,3 % celotnega obsega 400 Ohm – 25 do 70 °C <= 0,3 % celotnega obsega 4000 Ohm – 25 do 70 °C
Tip filtra	Digitalno filtriranje prvega reda
Stanje LED	1 LED (Zelena) RUN 1 LED na kanal (Zelena) Diagnostika kanala 1 LED (Rdeča) ERR 1 LED (Rdeča) I/O
Temperature drift	25 ppm/°C 400 Ohm 25 ppm/°C 4000 Ohm 25 ppm/°C Ni 1000 25 ppm/°C Termočlen B 25 ppm/°C Termočlen E 25 ppm/°C Termočlen J 25 ppm/°C Termočlen K 25 ppm/°C Termočlen L 25 ppm/°C Termočlen N 25 ppm/°C Termočlen R 25 ppm/°C Termočlen S 25 ppm/°C Termočlen T 25 ppm/°C Termočlen U 30 ppm/°C +/- 1,28 V 30 ppm/°C +/- 160 mV 30 ppm/°C +/- 320 mV 30 ppm/°C +/- 40 mV 30 ppm/°C +/- 640 mV 30 ppm/°C +/- 80 mV 30 ppm/°C Cu 10 30 ppm/°C Ni 100 30 ppm/°C Pt 100 30 ppm/°C Pt 1000
Kompenzacija hladnega spoja	Zunanji z Pt 100 sondo
Poraba toka	150 mA pri 3,3 V DC 50 mA pri 24 V DC
Ločljivost analognega vhoda	15 bitov + znak
Teža izdelka (neto)	0.165 kg
Maksimalna ožična odpornost	20 Ohm 2 žici Cu 10 20 Ohm 2 žici Ni 100 20 Ohm 2 žici Pt 100 20 Ohm 3 žice Cu 10 20 Ohm 3 žice Ni 100 20 Ohm 3 žice Pt 100 200 Ohm 2 žici Ni 1000 200 Ohm 2 žici Pt 1000 200 Ohm 3 žice Ni 1000 200 Ohm 3 žice Pt 1000 50 Ohm 4 žice Cu 10 50 Ohm 4 žice Ni 100 50 Ohm 4 žice Pt 100 500 Ohm 4 žice Ni 1000 500 Ohm 4 žice Pt 1000
Nadmorska višina delovanja	0 do 2000 m 2000 do 5000 m z redukcijskim faktorjem
Dovoljena preobremenitev na vhodih	+/- 7,5 V +/- 1,28 V +/- 7,5 V +/- 160 mV +/- 7,5 V +/- 320 mV +/- 7,5 V +/- 40 mV +/- 7,5 V +/- 640 mV +/- 7,5 V +/- 80 mV
Maksimalna vrednost konverzije	+/- 100 % 400 Ohm +/- 100 % 4000 Ohm +/- 102,5 % +/- 1,28 V +/- 102,5 % +/- 160 mV +/- 102,5 % +/- 320 mV +/- 102,5 % +/- 40 mV +/- 102,5 % +/- 640 mV +/- 102,5 % +/- 80 mV
Ponovna kalibracija	Notranji
Zavrnitev diferencialnega načina	60 dB 50/60 Hz
Skupni način zavrnitve	120 dB 50/60 Hz
Analogna/digitalna konverzija	Sigma delta 16 bitov
Ločljivost meritve	0,1 °C Cu 10 0,1 °C Ni 100 0,1 °C Ni 1000 0,1 °C Pt 100 0,1 °C Pt 1000 0,1 °C Termočlen B 0,1 °C Termočlen E 0,1 °C Termočlen J 0,1 °C Termočlen K 0,1 °C Termočlen L 0,1 °C Termočlen N 0,1 °C Termočlen R 0,1 °C Termočlen S 0,1 °C Termočlen T 0,1 °C Termočlen U 1280/2exp 14 mV +/- 1,28 V 160/2exp 14 mV +/- 160 mV 320/2exp 14 mV +/- 320 mV 40/2exp 14 mV +/- 40 mV 12,5 mOhm 400 Ohm 125 mOhm 4000 Ohm 640/2exp 14 mV +/- 640 mV 80/2exp 14 mV +/- 80 mV
