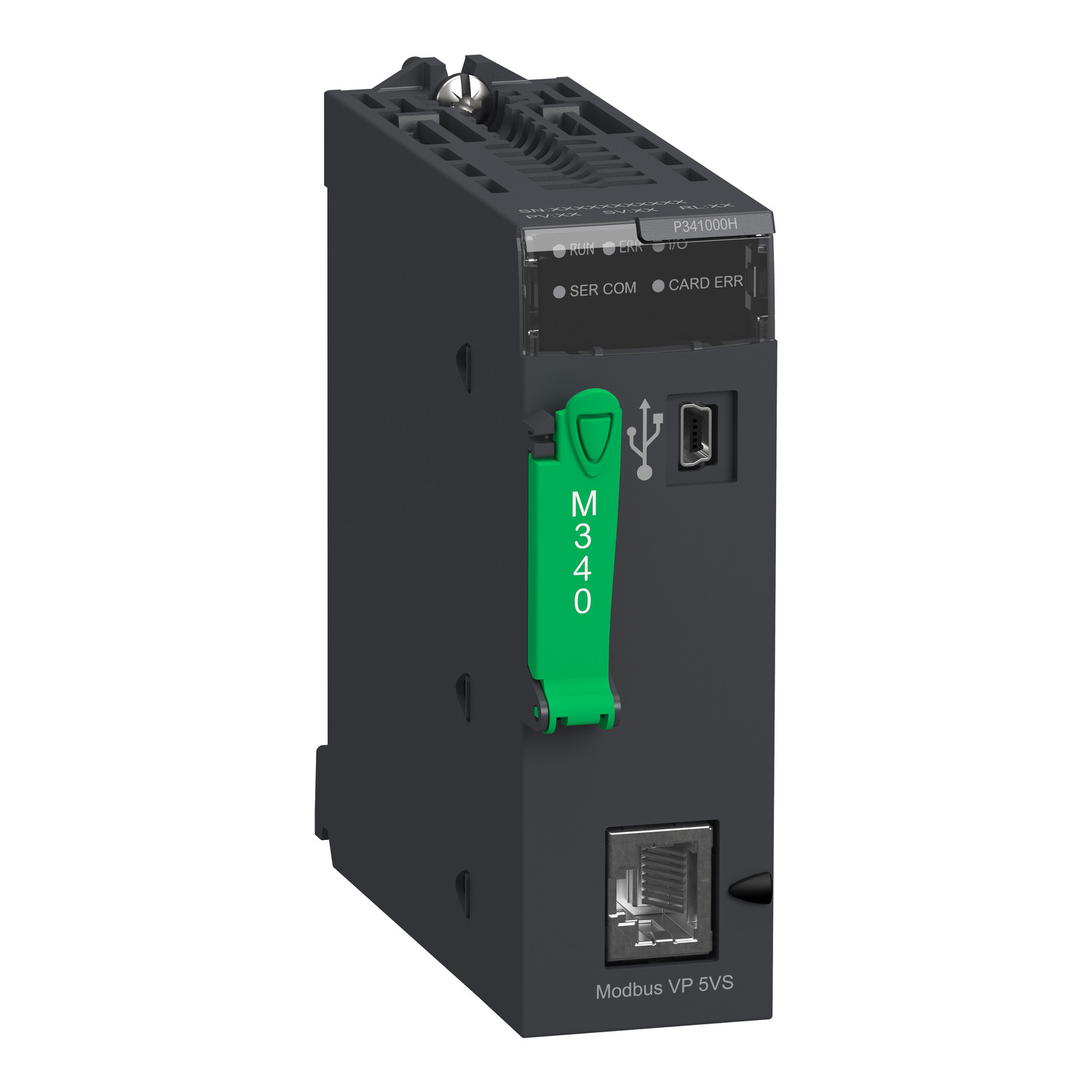

Modul procesor., Modicon M340 avtomatska platforma, maks. 512 diskret. + 128 analog. I/O, Modbus

BMXP341000H

Podatkovni list: PDF

Predvidena odprema:

620,37 € z DDV

Modul procesor., Modicon M340 avtomatska platforma, maks. 512 diskret. + 128 analog. I/O, Modbus

Glavno

Izdelek ali sestavni del	Modul procesorja
Ponudba izdelkov	Modicon M340 programabilna platforma
Število rež	11
Število aplikacijsko specifičnih kanalov	20
Analogna zmogljivost procesorja I/O	66 I/O Konfiguracija z enim stojalom 128 I/O Konfiguracija z več stojali
Uporaba izdelka za specifične aplikacije	Za težka okolja
Spremljanje	Diagnostični števci Modbus Števci dogodkov Modbus
Število omar/stojal	2
Diskretna zmogljivost procesorja I/O	512 I/O Konfiguracija z enim stojalom

Komplementarno

Privzeta velikost objektnih območij	128 %KWi stalnih besed Locirani notranji podatki 256 %Mi Locirani notrani biti 512 %MWi internih besed Locirani notranji podatki
Maksimalna velikost objektnih območij	128 kB Nelocirani notranji podatki 16250 %Mi Locirani notrani biti 32464 %MWi internal words Locirani notranji podatki 32760 %KWi constant words Locirani notranji podatki
Število naslovov	0-248 za Znakovni način 0-248 za Modbus
Število naprav na segment	0-32 Znakovni način) 0-32 Modbus)
Stanje LED	1 LED (Zelena) Procesor teče (RUN) 1 LED (Rdeča) Napaka na I/O modulu (I/O) 1 LED (Rdeča) Napaka pomnilniške kartice (CARD ERR) 1 LED (Rdeča) Procesorska ali sistemska napaka (ERR) 1 LED (Rumena) Aktivnost na Modbus (SER COM)
Oznaka	CE
Struktura aplikacije	32 nalog za dogodke 1 ciklična/periodična glavna naloga 1 periodična hitra naloga Brez pomožne naloge
Maksimalna dolžina povezave	<15 m Serijska povezava ni izolirana Znakovni način Segment <15 m Serijska povezava ni izolirana Modbus Segment <40 m Serijska povezava izolirana Znakovni način Segment <40 m Serijska povezava izolirana Modbus Segment
Število naprav	2 Točka-točka Znakovni način 2 Točka-točka Modbus
Število navodil na ms	4,2 Kinst/ms 65 % Booleanski + 35 % fiksni aritmetični 5,4 Kinst/ms 100 % Boolean
Krmilni kanali	Programljive zanke
Integriran tip povezave	Neizolirana zaporedna povezava RJ45 Znakovni način Asinhroni v osnovnem pasu, RS232C 2 zavita zaščitena para 0,3 do 19,2 kbit/s Polni duplex Neizolirana zaporedna povezava RJ45 Znakovni način Asinhroni v osnovnem pasu, RS485 1 zaščiteni zavit par 0,3 do 19,2 kbit/s Polovični duplex Neizolirana zaporedna povezava RJ45, Glavni/podrejeni Modbus, RTU/ASCII Asinhroni v osnovnem pasu, RS232C 1 zaščiteni zavit par 0,3 do 19,2 kbit/s Polovični duplex Neizolirana zaporedna povezava RJ45, Glavni/podrejeni Modbus, RTU/ASCII Asinhroni v osnovnem pasu, RS485 1 zaščiteni zavit par 0,3 do 19,2 kbit/s Polovični duplex USB vhod 12 Mbitov/s
Zmogljivost procesorja komunikacijskega modula	2 Ethernet komunikacijski modul 2 Modul z AS-vmesnikom
Zahteve	1 K podatkovnih bitov na zahtevo Znakovni način 252 podatkovnih bitov na RTU prošnjo Modbus 504 podatkovnih bitov na ASCII prošnjo Modbus
Napajanje	Notranje napajanje preko stojala
Poraba toka	72 mA 24 V DC
Teža izdelka (neto)	0.2 kg
Sistemska obremenitev	0.2 ms za Hitra naloga 1.05 ms za Glavno opravilo
Čas izvedbe na navodila	0,18 µs Boolean 0,26 µs Besede dvojne dolžine 0,38 µs Besede ene dolžine 1,74 µs Plovne točke
Krmilni parameter	En CRC na vsak okvir (RTE) Modbus En LRC na vsak okvir (ASCII) Znakovni način En LRC na vsak okvir (ASCII) Modbus
Dolžina zbiralke	0-10 m Serijska povezava ni izolirana Znakovni način Segment 0-10 m Serijska povezava ni izolirana Modbus Segment 0-1000 m Serijska povezava izolirana Znakovni način Segment 0-1000 m Serijska povezava izolirana Modbus Segment 0-15 m Znakovni način Točka-točka 0-15 m Modbus Točka-točka
Opis pomnilnika	Notranji RAM 2048 kB Notranji RAM 128 kB Podatki Notranji RAM 1792 kB Konstante in simboli programa Priložena pomnilniška kartica (BMXRMS008MP) Varnostno kopiranje programov, konstant, simbolov in podatkov
