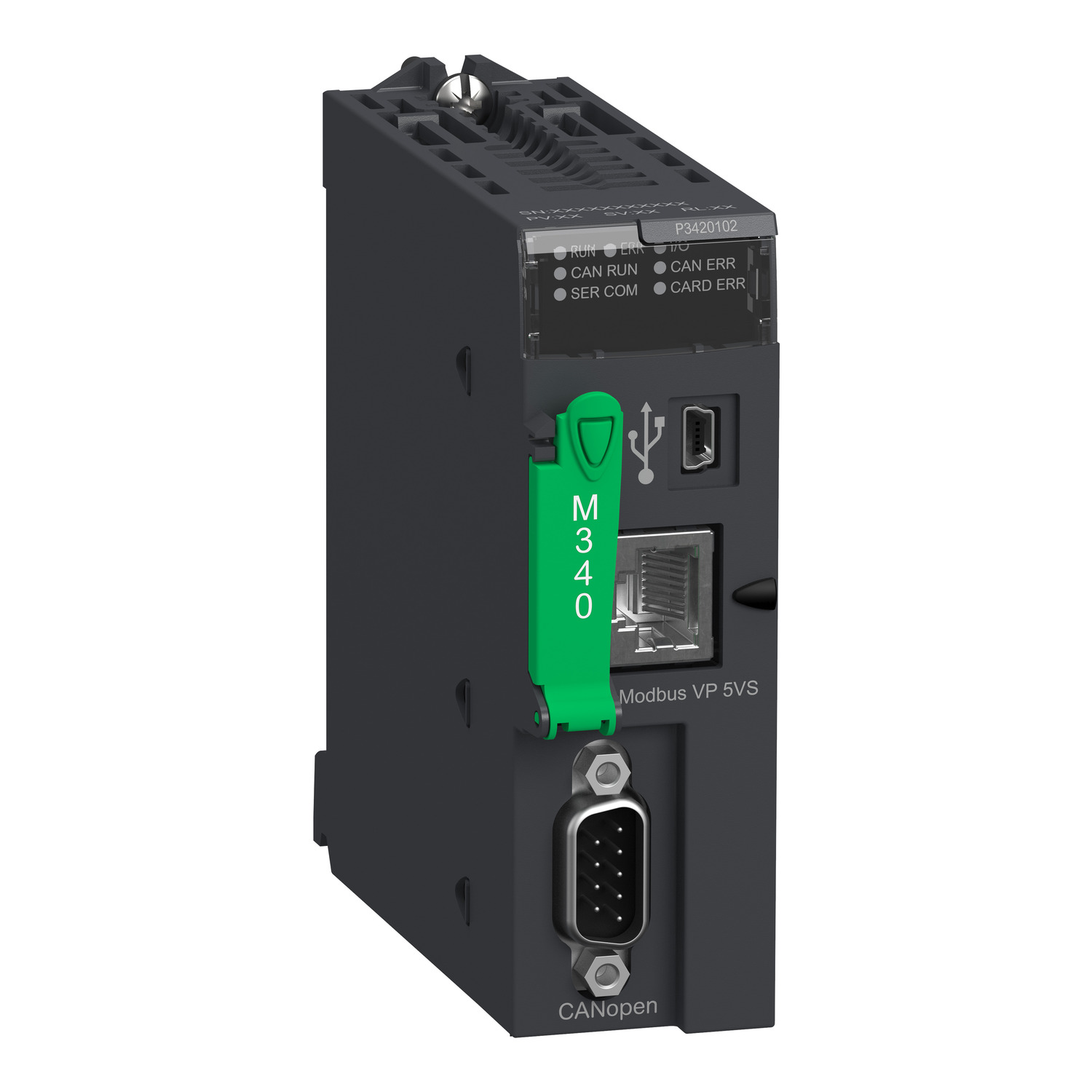

Modul procesorja M340 – maks. 1024 diskreten + 256 analogni I/O

BMXP3420102

Podatkovni list: PDF

Predvidena odprema:

1.009,25 € z DDV

Modul procesorja M340 - maks. 1024 diskreten + 256 analogni I/O

Glavno

Izdelek ali sestavni del	Modul procesorja
Ponudba izdelkov	Modicon M340 programabilna platforma
Število rež	11
Število aplikacijsko specifičnih kanalov	36
Analogna zmogljivost procesorja I/O	256 I/O Konfiguracija z več stojali 66 I/O Konfiguracija z enim stojalom
Spremljanje	Diagnostični števci Modbus Števci dogodkov Modbus
Število omar/stojal	4
Diskretna zmogljivost procesorja I/O	1024 I/O Konfiguracija z več stojali 704 I/O Konfiguracija z enim stojalom

Komplementarno

Privzeta velikost objektnih območij	1024 %MWi internal words Locirani notranji podatki 256 % KWi constant words Locirani notranji podatki 512 %Mi Locirani notrani biti
Maksimalna velikost objektnih območij	256 kB Nelocirani notranji podatki 32634 %Mi Locirani notrani biti
Število naslovov	0-248 za Znakovni način 0-248 za Modbus
Število naprav na segment	0-32 Znakovni način) 0-32 Modbus) 0-16 205 m CANopen) 0-32 185 m CANopen) 0-64 160 m CANopen)
Stanje LED	1 LED (Zelena) Obratovanje vodila vgrajenega stroja/inštalacije (CAN ERR) 1 LED (Zelena) Procesor teče (RUN) 1 LED (Rdeča) Napaka na I/O modulu (I/O) 1 LED (Rdeča) Napaka na vodilu vgrajenega stroja/inštalacije (CAN ERR) 1 LED (Rdeča) Napaka pomnilniške kartice (CARD ERR) 1 LED (Rdeča) Procesorska ali sistemska napaka (ERR) 1 LED (Rumena) Aktivnost na Modbus (SER COM)
Hitrost prenosa	1 Mbit/s 0-20 m 0-0.6 m 125 kbitov/s 0-500 m 0-10 m 20 kbitov/s 0-2500 m 0-300 m 250 kbitov/s 0-250 m 0-10 m 50 kbitov/s 0-1000 m 0-120 m 500 kbitov/s 0-100 m 0-10 m 800 kbitov/s 0-40 m 0-6 m
Oznaka	CE
Struktura aplikacije	Brez pomožne naloge 1 ciklična/periodična glavna naloga 1 periodična hitra naloga 64 nalog za dogodke
Maksimalna dolžina povezave	<15 m Serijska povezava ni izolirana Znakovni način Segment <15 m Serijska povezava ni izolirana Modbus Segment <40 m Serijska povezava izolirana Znakovni način Segment <40 m Serijska povezava izolirana Modbus Segment
Število naprav	2 Točka-točka Znakovni način 2 Točka-točka Modbus
Tip zbiralke	CANopen M20 DS 301 V4.02 Naprave, ki jih povezujejo marjetične-verige ali spojniki CSMA/CA CANopen M20 DS 303-2 Naprave, ki jih povezujejo marjetične-verige ali spojniki CSMA/CA CANopen M20 DS 405 Naprave, ki jih povezujejo marjetične-verige ali spojniki CSMA/CA
Število navodil na ms	6,4 Kinst/ms 65 % Booleanski + 35 % fiksni aritmetični 8,1 Kinst/ms 100 % Boolean
Nadzor gibanja	Neodvisna os CANopen
Krmilni kanali	Programljive zanke
Integriran tip povezave	Neizolirana zaporedna povezava RJ45 Znakovni način Asinhroni v osnovnem pasu, RS232C 2 zavita zaščitena para 0,3 do 19,2 kbit/s Polni duplex Neizolirana zaporedna povezava RJ45 Znakovni način Asinhroni v osnovnem pasu, RS485 1 zaščiteni zavit par 0,3 do 19,2 kbit/s Polovični duplex Neizolirana zaporedna povezava RJ45, Glavni/podrejeni Modbus, RTU/ASCII Asinhroni v osnovnem pasu, RS232C 1 zaščiteni zavit par 0,3 do 19,2 kbit/s Polovični duplex Neizolirana zaporedna povezava RJ45, Glavni/podrejeni Modbus, RTU/ASCII Asinhroni v osnovnem pasu, RS485 1 zaščiteni zavit par 0,3 do 19,2 kbit/s Polovični duplex USB vhod 12 Mbitov/s CANopen glavno vodilo SUB-D 9 2 zavita zaščitena para 20 kbitov/s do 1 Mbit/s
Zmogljivost procesorja komunikacijskega modula	2 Ethernet komunikacijski modul 4 Modul z AS-vmesnikom
Zahteve	1 K podatkovnih bitov na zahtevo Znakovni način 252 podatkovnih bitov na RTU prošnjo Modbus 504 podatkovnih bitov na ASCII prošnjo Modbus
Napajanje	Notranje napajanje preko stojala
Poraba toka	90 mA 24 V DC
Teža izdelka (neto)	0.21 kg
Sistemska obremenitev	0.13 ms za Hitra naloga 0.7 ms za Glavno opravilo
Komunikacijska storitev	Upravljanje omrežja (NMT) CANopen Procesni podatkovni objekt (PDO) CANopen Storitveni podatkovni objekt (SDO) CANopen Posebne funkcije (SYNC, EMCY, TIME) CANopen
Čas izvedbe na navodila	0,12 µs Boolean 0,17 µs Besede dvojne dolžine 0,25 µs Besede ene dolžine 1,16 µs Plovne točke
Krmilni parameter	En CRC na vsak okvir (RTE) Modbus En LRC na vsak okvir (ASCII) Znakovni način En LRC na vsak okvir (ASCII) Modbus
Število strežniških naprav	63 CANopen
Dolžina zbiralke	0-10 m Serijska povezava ni izolirana Znakovni način Segment 0-10 m Serijska povezava ni izolirana Modbus Segment 0-1000 m Serijska povezava izolirana Znakovni način Segment 0-1000 m Serijska povezava izolirana Modbus Segment 0-15 m Znakovni način Točka-točka 0-15 m Modbus Točka-točka
Opis pomnilnika	Priložena pomnilniška kartica (BMXRMS008MP) Varnostno kopiranje programov, konstant, simbolov in podatkov Notranji RAM 4096 kB Notranji RAM 256 kB Podatki Notranji RAM 3584 kB Konstante in simboli programa
