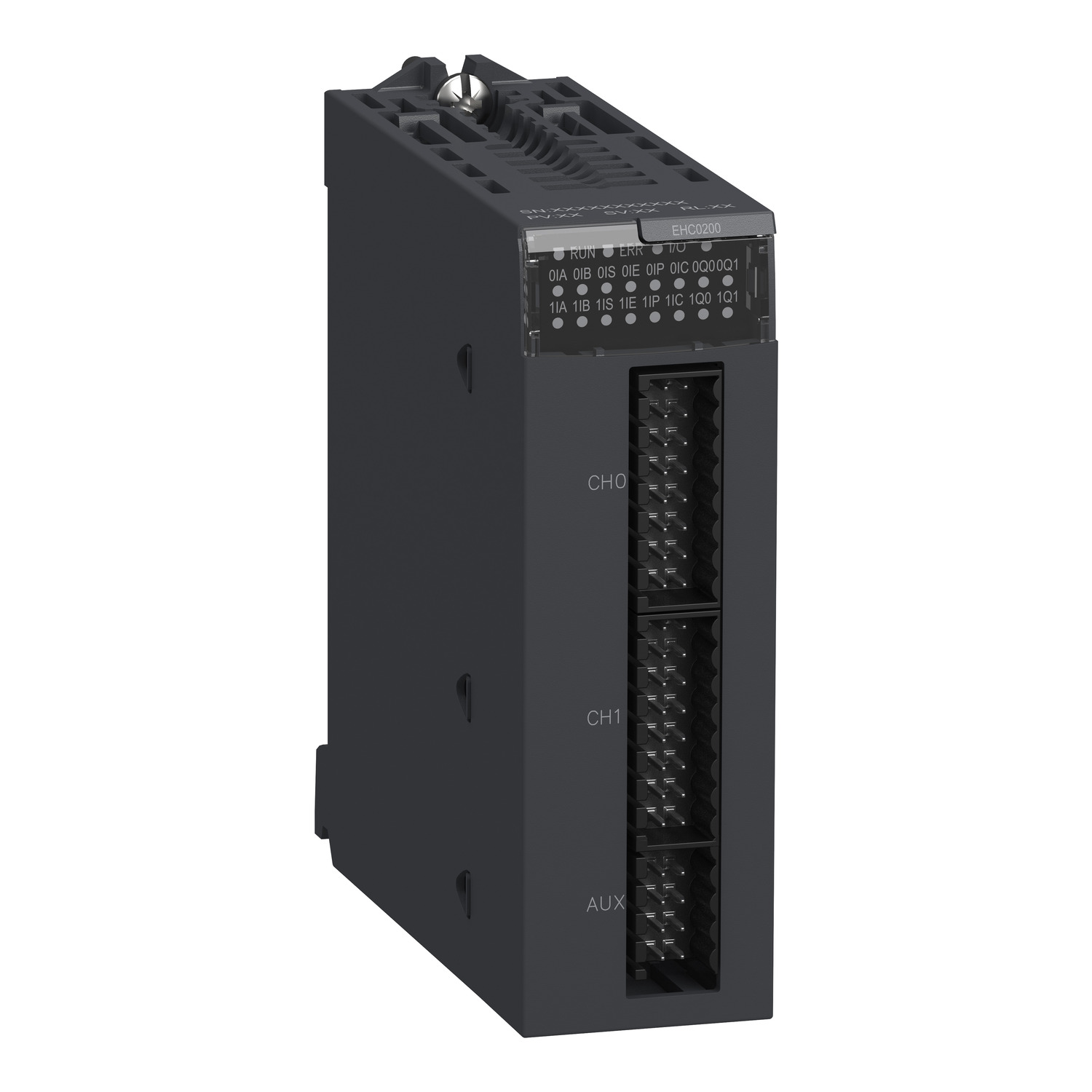

Modul števca visoke hitrosti M340 – 2 kanala

BMXEHC0200

Podatkovni list: PDF

Predvidena odprema:

587,43 € z DDV

Izdelek ali sestavni del	Modulni števec
Vhodna napetost	24 V DC tip 3
Število izhodov	2
Ponudba izdelkov	Modicon M340 programabilna platforma
Število vhodov	6-6
Kompatibilnost vhodov	19.2-30 V 2-žični/3-žični senzor bližine Inkrementalni enkoder s push-pull izhodi, 10 do 30 V totemski pol
Število kanalov	2
Izhodna napetost	24 V DC
Maksimalna frekvenca štetja	60000 Hz

Električna povezava	1 konektor 10 zatičev za ožičenje pomožnega vhoda in napajanja senzorja 1 konektor 16 zatičev za ožičenje senzorjev števca 0 1 konektor 16 zatičev za ožičenje senzorjev števca 1
Maksimalni tok obremenitve	1 A Na modul 0,5 A Na izhod
Maksimalni čas cikla	1 ms
Funkcije števca	Štetje zank (modulo) Širina modulacije Odštevanje Merjena časovna obdobja Štetje razmerja Štetje dogodkov 32-bitno štetje števcev Merilnik frekvence
Stanje napetosti 0 zagotovljeno	< 5 V
Izolacijska napetost	1500 V 60 s
Maksimalen tok uhajanja	0.1 mA Pri stanju 0
Meje vhodne napetosti	30 V
Izhodna kratkostična zaščita	1,5 A integrirani
Zaščita pred izhodno preobremenitvijo	Integriran
Stanje napetosti 1 zagotovljeno	11 do 30 V
Poraba toka	200 mA pri 3,3 V DC pri Vodilo 40 mA pri 24 V DC pri Stojalo 80 mA pri 24 V DC pri Senzor
Tokovno stanje 0 zagotovljeno	<= 1,5 mA
Teža izdelka (neto)	0.112 kg
Tip vhoda	3 pomožni vhodi 3 visoka hitrost
Mejne vrednosti izhodne napetosti	19,2 do 30 V
Logika diskretnega izhoda	Pozitiven ali negativen nastavljiv
Maksimalen padec napetosti	<3 V Pri stanju 1
Čas prekrivanja	0.2 ms
Vhodni tok	2 mA Pri 11 V
Tokovno stanje 1 zagotovljeno	>= 6 mA
Maksimalen izhodni tok	2 A Na modul 0.5 A Na izhod
Format modula	Standard
