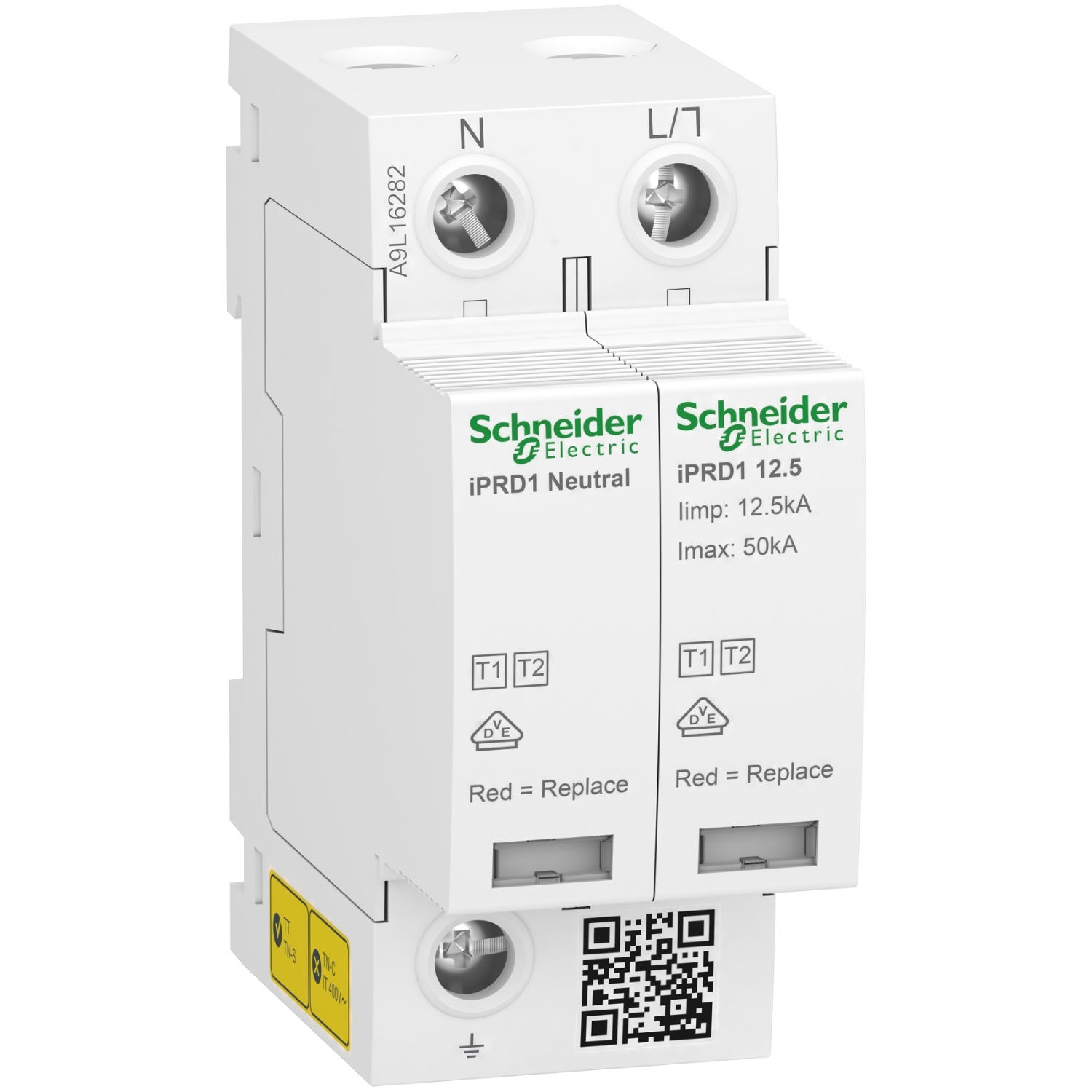

Modularna prenapetostna zaščita Acti9 iPRD1 12.5r 1PN 350V SPD – z daljinskim prenosom

A9L16282

Podatkovni list: PDF

Predvidena odprema:

144,35 € z DDV

Daljinsko signaliziranje	Z
Izdelek ali sestavni del	Prenapetostni odvodnik z vgrajenim modulom
Ime izdelka	Acti 9 iPRD1
Sestava signalnih kontaktov	1 SD (1 C/O)
Oznake kakovosti	CE EAC VDE
Tip prenapetostnega odvodnika	Električno distribucijsko omrežje
Opis polov	1P + N
Ponudba izdelkov	IPRD1
Standardi	EN 61643-11: 2012 IEC 61643-11: 2011
Ozemljitveni sistem	TN-S TT
Ponudba	Acti 9
Aplikacija naprave	Distribucija
Kratko ime naprave	IPRD1 12,5

Montažni način	Konektor za spenjanje (DIN letev)
Nazivni razelektritveni tok	20 kA
9 mm rastri	4
Maksimalni tok razelektritve	50 kA
Material	PA6
Teža izdelka (neto)	290 g
Širina	36 mm
Tržni segment	Stanovanjska Majhno komercialno
Globina	69 mm
Tehnologija prenapetostnega odvodnika	MOV + GDT
Višina	89 mm
Tip razreda prenapetostnega odvodnika	Tip 1 + 2
[Ut] Začasna prenapetost	337 V L/N 5 s Vzdržljivo 1200 V N / PE 200 ms Način varne napake
[Iimp] Impulzni tok	Navadni/splošni/skupni način 50 kA N / PE Diferencialni način 12.5 kA L/N
[Uc] Maksimalna neprekinjena operativna napetost	Diferencialni način 350 V L/N Navadni/splošni/skupni način 255 V N / PE
Dolžina blankiranja žice	14 mm
Priključki – terminali	Tunelski tip terminala (Faza) 10-25 mm² Prilagodljiv Tunelski tip terminala (Faza) 10-35 mm² Togo Tunelski tip terminala (Ozemljitev) 16-25 mm² Prilagodljiv Tunelski tip terminala (Ozemljitev) 16-35 mm² Togo
Vrsta ločilne naprave	Pripadajoča varovalka gG 160 A 120 kA Standard Pripadajoč odklopnik Compact NSX160E 80 A 25 kA Standard
Lokalno signaliziranje	Delovanje: Mehanični indikator (Bela) Konec življenjske dobe: Mehanični indikator (Rdeča)
Maksimalni diferenčni tok	0.003 mA N / PE
Maksimalna [Up] stopnja napetostne zaščite	<1.5 kV Tip 1 + 2
Kompatibilnostna koda	IPRD1
[Ue] Nazivna operativna napetost	230 V AC +/- 10 %)50/60 Hz
Impulzni tok	12.5 kA
Barva	Bela (RAL 9003)
Zatezni moment	3.5-3.5 N.m
