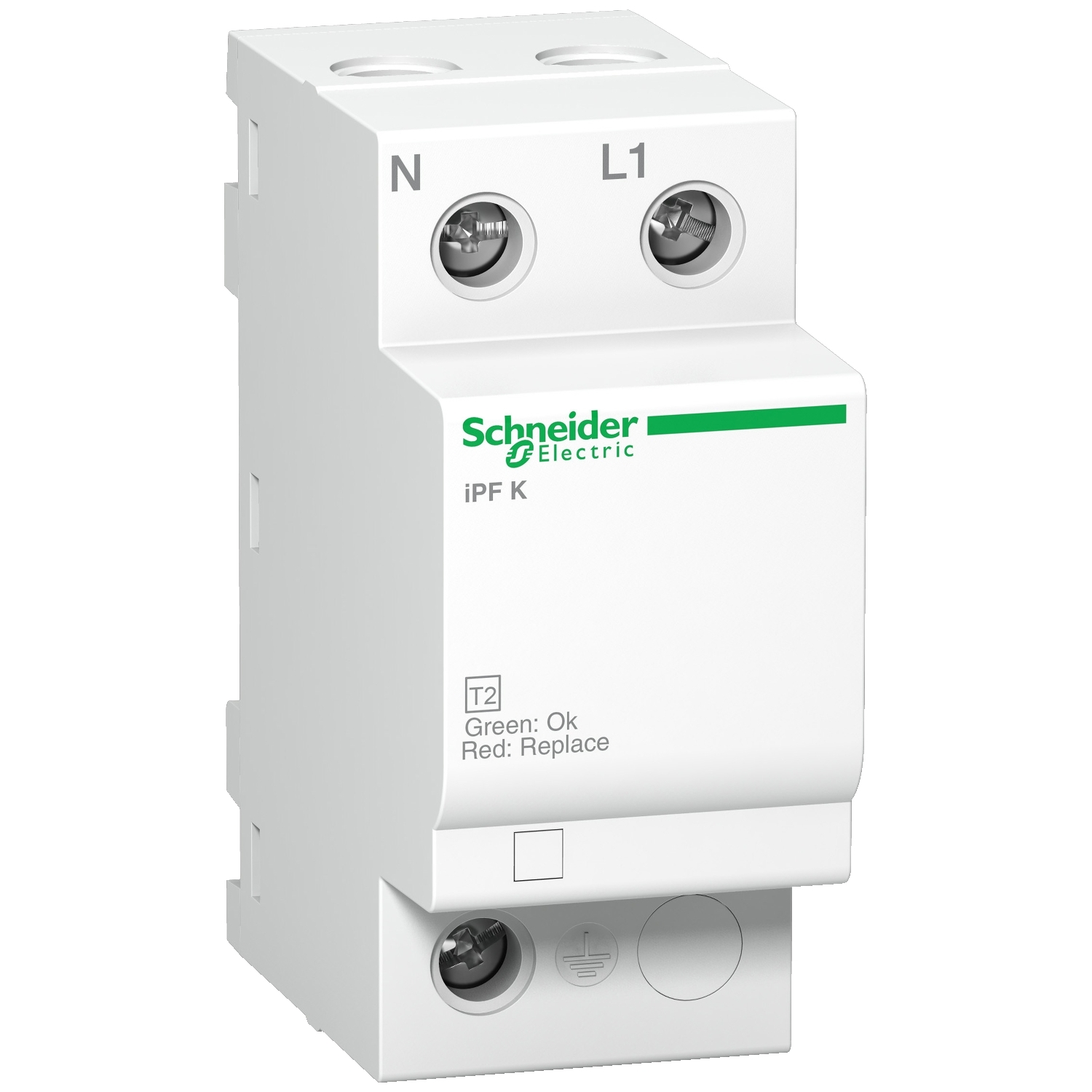

Modularna prenapetostna zaščita iPF K 40 – 1 pol + N – 340 V

A9L15687

Podatkovni list: PDF

Predvidena odprema:

55,33 € z DDV

Certifikati izdelkov	EAC CE
Daljinsko signaliziranje	Brez
Izdelek ali sestavni del	Prenapetostni odvodnik
Ime izdelka	Acti 9 iPF K
Tip prenapetostnega odvodnika	Električno distribucijsko omrežje
Opis polov	1P + N
Ponudba izdelkov	IPF K
Standardi	IEC 61643-11: 2011
Ozemljitveni sistem	TT TN-S
Ponudba	Acti 9
Aplikacija naprave	Distribucija
Kratko ime naprave	IPF K

Montažni način	Konektor za spenjanje (DIN letev)
Nazivni razelektritveni tok	Navadni/splošni/skupni način 15 kA L/PE) Navadni/splošni/skupni način 15 kA N / PE) Diferencialni način 15 kA L/N)
9 mm rastri	4
Napetost signalnega tokokroga	0,25 A 250 V AC 50/60 Hz
Maksimalni tok razelektritve	Navadni/splošni/skupni način 40 kA L/PE Navadni/splošni/skupni način 40 kA N / PE Diferencialni način 40 kA L/N
Teža izdelka (neto)	210 g
Širina	36 mm
Globina	69 mm
Tehnologija prenapetostnega odvodnika	MOV + GDT
Višina	81 mm
Tip razreda prenapetostnega odvodnika	Tip 2
[Ut] Začasna prenapetost	337 V L/N 5 s Vzdržljivo 442 V L/PE 5 s Vzdržljivo 1200 V N / PE 200 ms Vzdržljivo 1453 V L/PE 200 ms Vzdržljivo
[Uc] Maksimalna neprekinjena operativna napetost	Navadni/splošni/skupni način 260 V N / PE Diferencialni način 340 V L/N
Priključki – terminali	Tunelski tip terminala (Zgoraj ali spodaj) 25-25 mm² Togo Tunelski tip terminala (Zgoraj ali spodaj) 16-16 mm² Prilagodljiv Tunelski tip terminala (Zgoraj ali spodaj) 16-16 mm² Prilagodljivo s kapico
Dolžina blankiranja žice	11 mm
Vrsta ločilne naprave	Pripadajoč odklopnik iK60N 40 A C – Icu 6 kA Pripadajoča varovalka gG 63 A – Icu 25 kA
Maksimalna [Up] stopnja napetostne zaščite	Navadni/splošni/skupni način <1.5 kV Tip 2 N / PE Diferencialni način <1.5 kV Tip 2 L/N
Kompatibilnostna koda	IPF K 40
[Ue] Nazivna operativna napetost	230 V AC +/- 10 %)50/60 Hz
Barva	Bela (RAL 9003)
Zatezni moment	3.5-3.5 N.m
Maksimalni diferenčni tok	0.003 mA
