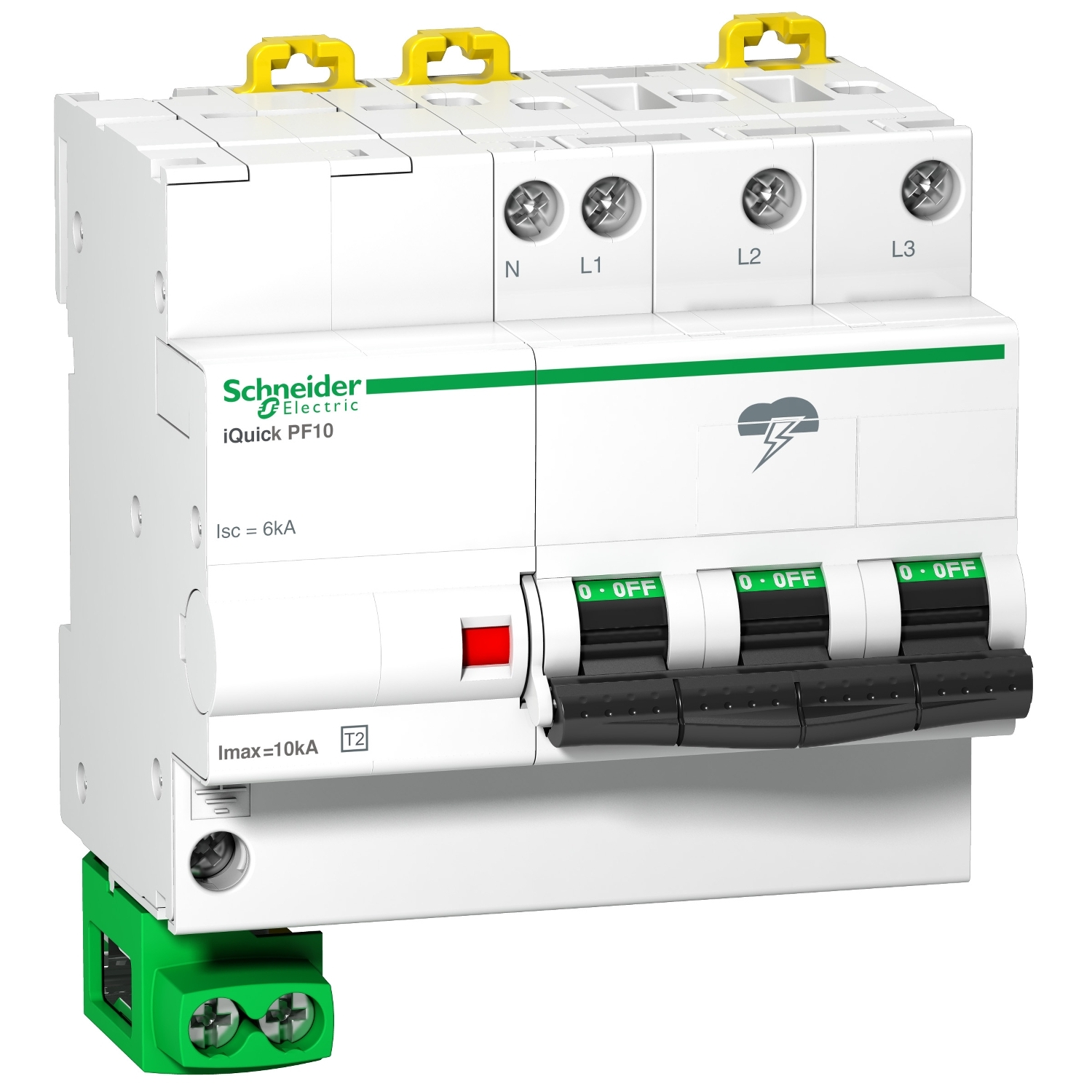

Modularna prenapetostna zaščita iQuick PF – 3 poli + N – 275 V

A9L16618

Podatkovni list: PDF

Predvidena odprema:

181,68 € z DDV

Certifikati izdelkov	CE
Daljinsko signaliziranje	Brez
Izdelek ali sestavni del	Prenapetostni odvodnik
Ime izdelka	Acti 9 PF
Oznake kakovosti	NF
Tip prenapetostnega odvodnika	Električno distribucijsko omrežje
Opis polov	3P + N
Ponudba izdelkov	IQuick PF
Standardi	EN 61643-11: 2012 IEC 61643-11: 2011
Ozemljitveni sistem	TT TN-S
Ponudba	Acti 9
Aplikacija naprave	Distribucija
Kratko ime naprave	IQuick PF

Montažni način	Konektor za spenjanje (DIN letev)
Nazivni razelektritveni tok	Navadni/splošni/skupni način 20 kA N / PE) Diferencialni način 5 kA L/N)
9 mm rastri	9.8
Maksimalni tok razelektritve	Navadni/splošni/skupni način 20 kA N / PE Diferencialni način 10 kA L/N
Teža izdelka (neto)	640 g
Kratkostična vzdržljivost	6 kA
Širina	88.4 mm
Globina	74.1 mm
Tehnologija prenapetostnega odvodnika	MOV + GDT
Višina	106.7 mm
Tip razreda prenapetostnega odvodnika	Tip 2
[Ut] Začasna prenapetost	337 V L/N 5 s Vzdržljivo 1200 V N / PE 200 ms Način varne napake 442 V L/PE 5 s Vzdržljivo
[If] Posledični tok	0.1 kA Navadni/splošni/skupni način N / PE
[Uc] Maksimalna neprekinjena operativna napetost	Diferencialni način 275 V L/N Navadni/splošni/skupni način 275 V L/PE
Priključki – terminali	Tunelski tip terminala (L/N) 1-16 mm² Togo Tunelski tip terminala (L/N) 1-10 mm² Prilagodljiv Tunelski tip terminala (Ozemljitev) 6-25 mm² Togo Tunelski tip terminala (Ozemljitev) 6-16 mm² Prilagodljivo s kapico
Dolžina blankiranja žice	13 mm
Vrsta ločilne naprave	Vgrajen odklopnik – Icu 6 kA
Maksimalna [Up] stopnja napetostne zaščite	Navadni/splošni/skupni način <1.5 kV Tip 2 L/PE Diferencialni način <1.5 kV Tip 2 L/N
Kompatibilnostna koda	IQuick PF
[Ue] Nazivna operativna napetost	230/400 V AC +/- 10 %)50/60 Hz
Barva	Bela (RAL 9003)
Zatezni moment	2-2 N.m
Maksimalni diferenčni tok	1 mA
