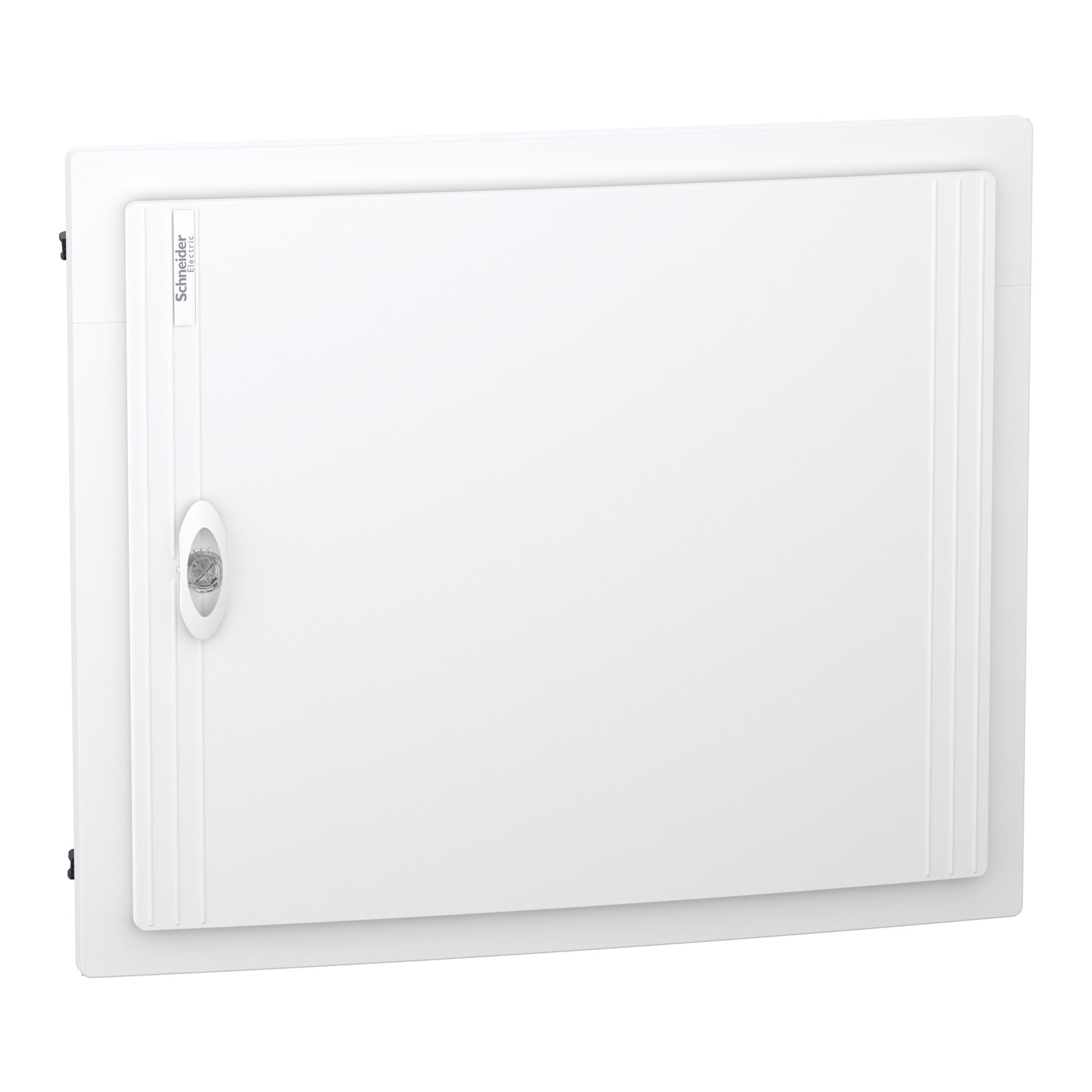

Modularna razdelilna omara, PrismaSeT XS, podometna, 2 x 24 mod., N + PE priključni bloki, bela vrata

LVSXN224

Podatkovni list: PDF

Predvidena odprema:

195,79 € z DDV

Modularna razdelilna omara, PrismaSeT XS, podometna, 2 x 24 mod., N + PE priključni bloki, bela vrata

Glavno

Izdelek ali sestavni del	Omara
Ime izdelka	XS
Tip omare	Distribuirana omara
Ponudba	PrismaSeT
Montaža omare	Podometna

Komplementarno

Število priključnih blokov	1 Ozemljitev z 24 izhodni 1 Nevtralno z 42 izhodni
[In] Nazivni tok	125 A
Dobavljena oprema	2 Identifikacijska oznaka 2 Zaščita oznake 2 Priključni blok 1 Blanking plate strip 1 Vrata 2 DIN letev 2 Strojna oprema – pritrjevanje kablov 1 Zadnja plošča
Število horizontalnih vrstic	2
Skupno število 18 mm modulov	48
9 mm rastri	96
Teža izdelka (neto)	11.690 kg
Tip letve	Simetrična DIN
Odstranljivi deli	DIN letev
[Ui] Nazivna izolacijska napetost	400 V
Višina	Skupno: 510 mm Vgrajeno: 480 mm
Kabelski vhod	Kabel ali cev Izrezane plošče Odstranljive plošče
Distribucijski bloki (izhodi)	3 x 25 mm² + 21 x 4 mm² za Ozemljitev 3 x (3 x 25 mm² + 11 x 4 mm²) za Nevtralno
Tržni segment	Stanovanjska Majhne zgradbe
Tip vrat	Navaden
Opis montažne plošče	Brez montažne plošče
Priključki – terminali	Vijačna povezava (Ozemljitev) , 3 x 6-25 mm² Potisk-notri (Ozemljitev) , 21 x 1.5-4 mm² (Prilagodljiv) Potisk-notri (Ozemljitev) , 21 x 6-6 mm² (Togo ali opleteno) Vijačna povezava (Nevtralno) , 9 x 6-25 mm² Potisk-notri (Nevtralno) , 33 x 1.5-4 mm² (Prilagodljiv) Potisk-notri (Nevtralno) , 33 x 6-6 mm² (Togo ali opleteno)
Opis možnosti za zaklepanje	Možnost zaklepanja
Notranja globina	80 mm
Globina	Skupno: 129 mm Vgrajeno: 86 mm
Razred električne izolacije	Razred II
Izguba energije v W	81 W
Število 18 mm modulov v vrstici	24
Širina	Skupno: 648 mm Vgrajeno: 618 mm
Material omare	Zadnji del: Tehnoplastični in kovinski Omara: Tehnoplastika Sprednja plošča: Tehnoplastika Vrata: Kovinski
Tip prednje plošče	Modularni
Barva	Omara: Bela (RAL 9003) Sprednja plošča: Bela (RAL 9003) Vrata: Bela (RAL 9003)
