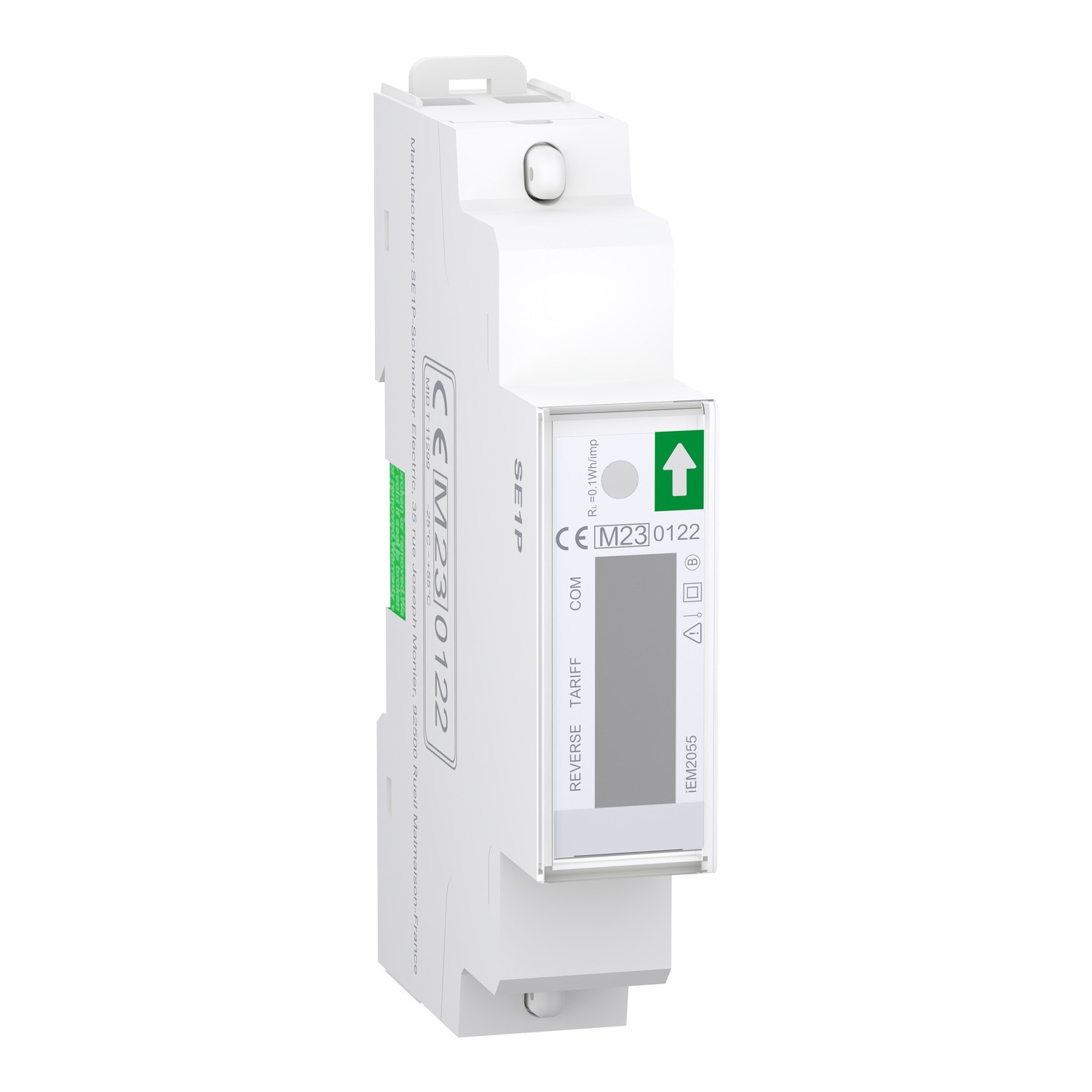

modularni enofazni števec el. energije iEM2055 – 230 V – 45 A s komunikacijo Modbus – MID

A9MEM2055

Podatkovni list: PDF

Predvidena odprema:

77,90 € z DDV

modularni enofazni števec el. energije iEM2055 - 230 V - 45 A s komunikacijo Modbus - MID

Glavno

Izdelek ali sestavni del	Merilnik energije
Ime izdelka	Acti 9 iEM2000
Tržni segment	Zgradbe Majhna stavba Upravljanje stroškov: Zaračunavanje: Distribucijska plošča Zgradbe Srednje velika stavba Upravljanje stroškov: Zaračunavanje: Distribucijska plošča Zgradbe Velika stavba Upravljanje stroškov: Zaračunavanje: Distribucijska plošča Zgradbe Na večih mestih Upravljanje stroškov: Zaračunavanje: Distribucijska plošča Podatkovni center Upravljanje stroškov: Zaračunavanje: Distribucijska plošča Zdravstvo Upravljanje stroškov: Zaračunavanje: Distribucijska plošča Industrija Upravljanje stroškov: Zaračunavanje: Distribucijska plošča Zgradbe Majhna stavba Upravljanje stroškov: Razporeditev stroškov: Distribucijska plošča Zgradbe Srednje velika stavba Upravljanje stroškov: Razporeditev stroškov: Distribucijska plošča Zgradbe Velika stavba Upravljanje stroškov: Razporeditev stroškov: Distribucijska plošča Zgradbe Na večih mestih Upravljanje stroškov: Razporeditev stroškov: Distribucijska plošča Podatkovni center Upravljanje stroškov: Razporeditev stroškov: Distribucijska plošča Zdravstvo Upravljanje stroškov: Razporeditev stroškov: Distribucijska plošča Industrija Upravljanje stroškov: Razporeditev stroškov: Distribucijska plošča
Skupina izdelkov	Acti 9
Kratko ime naprave	iEM2055

Komplementarno

Omrežna frekvenca	50 Hz
Standardi	IEC 62053-21 IEC 62053-23 EN 50470-3
Montažna podpora	DIN letev
Število prikazanih števil (digits)	6
[Uimp] Nazivna napetostna trdnost ob impulzu	6 kV 1,2/50 µs
Lokalno signaliziranje	Rdeča LED: Merjenje in aktivnost 0.01, 0.1, 1, 10, 100, 1000, 2000 or 10000 p/kWh
Povezave – terminali	Močnostni tokokrog: Tunelski tip terminalov (Dno) 1 8-10 mm² kabel/li Močnostni tokokrog: Tunelski tip terminalov (Zgoraj) 1 8-10 mm² kabel/li Impulzni izhod: Vijačni priključki (Zgoraj) 1 2.5-2.5 mm² kabel/li Komunikacija: Vijačni priključki (Dno) 1 2.5-2.5 mm² kabel/li
Tip tehnologije	Elektronski
Opis polov	1P + N
[In] nazivni tok	45 A
Poraba energije v W	2 W
Poraba energije v VA	10 VA pri 240 V AC
Nazivna napetost	230-230 V – 15 do 10 %
Število odvodov	1 Impulz Spremljanje energije:
Maksimalna izmerjena vrednost	9999.99 kWh 99999.9 kWh
Certifikati izdelkov	Sredi v skladu s/z EN 50470-3 CE v skladu s/z EN 50470-3 CE
Tip meritev	Delovna in jalova energija Delovna in jalova moč Faktor moči Tok Napetost Frekvenca Navidezna moč
Obseg merjenja frekvence	45-55 Hz
Dolžina blankiranja žice	Močnostni tokokrog: 7.5 mm Impulzni izhod: 7 mm Komunikacija: 7 mm
Trajanje impulza	11.2…32 ms
Montažni način	Konektor za spenjanje
Zatezni moment	Močnostni tokokrog: 0.35-0.35 N.m Ploščat izvijač2.2 mm Impulzni izhod: 0.1-0.1 N.m Ploščat izvijač1.3 mm Komunikacija: 0.1-0.1 N.m Ploščat izvijač1.3 mm
[Ib] Osnovni tok	5 A
Stopnja vzorčenja	32 vzorcev/cikel
Merilni tok	0.25-45 A
Tip analognega vhoda	Neposredni vhod
Razred točnosti	Razred 1 Aktivna energija v skladu s/z IEC 62053-21 Razred B Aktivna energija v skladu s/z EN 50470-3 Razred 2 Jalova energija v skladu s/z IEC 62053-23
Podpora komunikacijskih vrat	Vijačne sponke: RS485
Protokol komunikacijskih vrat	Modbus RTU pri 1200…9600 bit/s Sodo/liho ali brez
Maksimalni tok	45 A
Število vhodov	0-0
Prikazane informacije	Tarifa (2)
[Us] Nazivna napajalna napetost	195…253 V AC 50 Hz
Kompatibilnostna koda	iEM2055
Tip zaslona	LCD zaslon
Aplikacija naprave	Podračunavanje Večtarifno
Merilni tip	Aktivna, reaktivna, navidezna energija (podpisana, štirje kvadranti)
