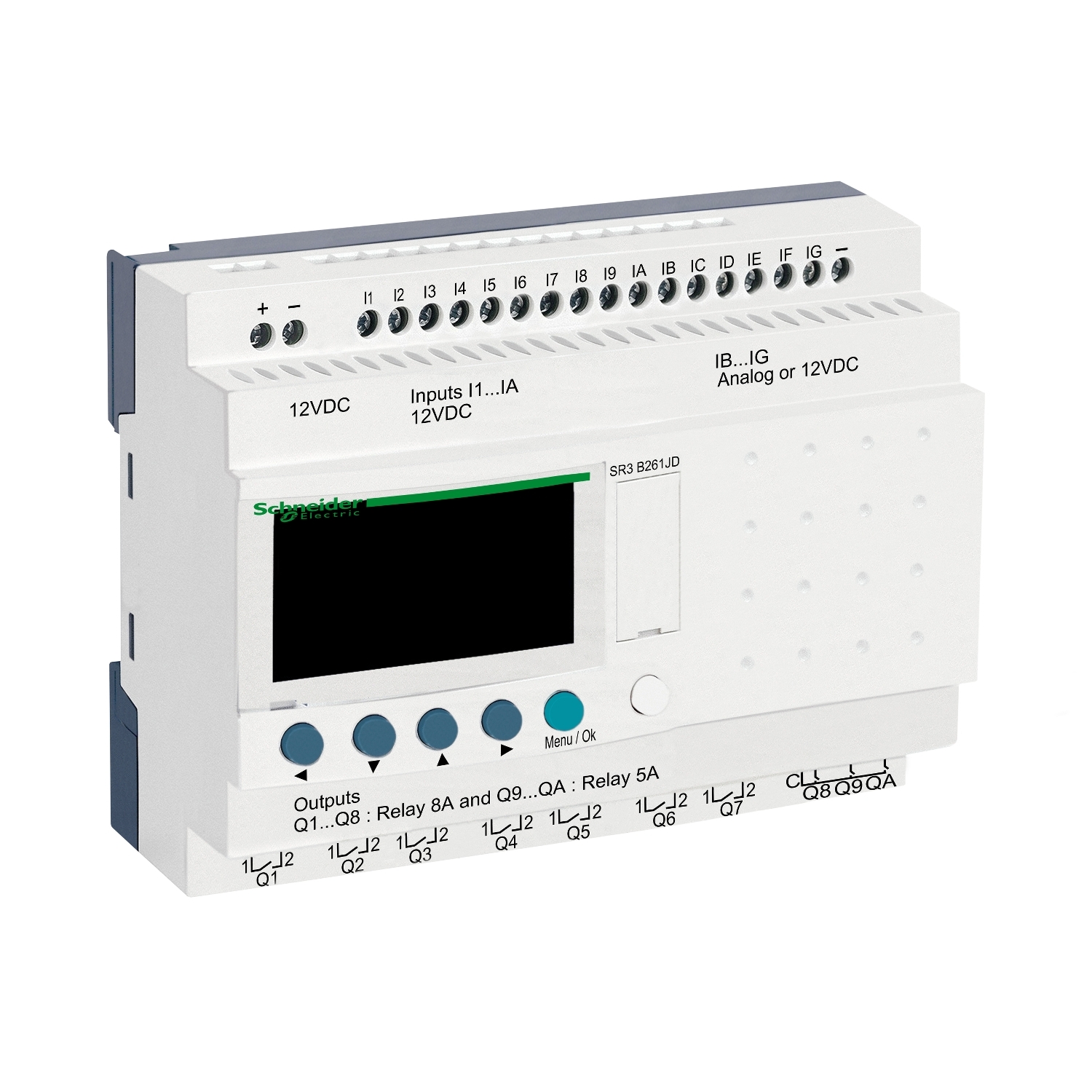

Modularni pametni rele Zelio Logic – 26 I O – 12 V DC – ura – zaslon

SR3B261JD

Podatkovni list: PDF

Predvidena odprema:

267,24 € z DDV

Modularni pametni rele Zelio Logic - 26 I O - 12 V DC - ura - zaslon

Glavno

Izdelek ali sestavni del	Modularni pametni rele
Ponudba izdelkov	Zelio Logic

Komplementarno

Vhodna impedanca	14 kOhm za IB do IG uporabljen kot analogni vhodni tokokrog 14 kOhm za IB do IG uporabljen kot diskretni vhodni tokokrog 2.7 kOhm za I1 do IA in IH do IR diskretni vhodni tokokrog
Število izhodov	10 Rele
Prehitevanje/zamujanje ure	12 min/leto pri 0-55 °C 6 s/mesec pri 25-25 °C
Odzivni čas	10 ms Od stanja 0 do stanja 1)Relejni izhod 5 ms Od stanja 1 do stanja 0)Relejni izhod
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z EN/IEC 60947-1 and EN/IEC 60664-1
Mejne vrednosti izhodne napetosti	24 do 250 V AC Relejni izhod) 5 do 30 V DC Relejni izhod)
Prenapetostna kategorija	III conforming to IEC 60664-1
Maksimalni tok napajanja	250 mA Brez podaljška) 400 mA z razširitvami)
Maksimalni čas cikla	6-90 ms
Zaščita pred obratno polarnostjo	Z
Tip kontakta in sestava	Ne Relejni izhod
Tip diskretnega vhoda	Upor
Obseg analognega vhoda	0 do 12 V 0 do 10 V
Izhodni termični tok	5 A za 2 izhoda za Relejni izhod 8 A za 8 izhode za Relejni izhod
Napetost diskretnega vhoda	12 V DC
Varnostni čas	10 let 25 °C
Tip analognega vhoda	Navadni/splošni/skupni način
Ura	Z
Stanje napetosti 0 zagotovljeno	<= 3 V za IB do IG uporabljen kot diskretni vhodni tokokrog <= 2,4 V za I1 do IA in IH do IR diskretni vhodni tokokrog
Čas konverzije	Čas cikla pametnega releja Analogni vhodni tokokrog
Kompatibilnost vhodov	3-žični senzorji bližine PNP za Diskretni vhod
Tokovno stanje 0 zagotovljeno	<= 0,2 mA (IB do IG uporabljen kot diskretni vhodni tokokrog) <= 0,9 mA (I1 do IA in IH do IR diskretni vhodni tokokrog)
Ločljivost analognega vhoda	8 bitov pri maksimalni napetosti
Napaka konverzije	+/- 5 % 25 °C Analogni vhodni tokokrog +/- 6,2 % 55 °C Analogni vhodni tokokrog
LSB vrednost	39 mV Analogni vhodni tokokrog
Številke ali kontrolne shemske linije	0-500 FBD 0-240 Lestvica
Diskretni vhodni tok	4 mA
Tokovno stanje 1 zagotovljeno	>= 2 mA (I1 do IA in IH do IR diskretni vhodni tokokrog) >= 0,5 mA (IB do IG uporabljen kot diskretni vhodni tokokrog)
Teža izdelka (neto)	0.4 kg
Število analognih vhodov	6
Priključki – terminali	Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 25 do AWG 14) Poltrdno Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 25 do AWG 14) Trden Vijačne sponke, 1 x 0,25 do 1 x 2,5 mm² (AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Trden Vijačne sponke, 2 x 0,25 do 2 x 0,75 mm² (AWG 24 do AWG 18) Prilagodljiv s kabelskim koncem
Stanje napetosti 1 zagotovljeno	>= 7 V za IB do IG uporabljen kot diskretni vhodni tokokrog >= 5.6 V za I1 do IA in IH do IR diskretni vhodni tokokrog
Mehanska vzdržljivost	10000000 ciklov za Relejni izhod
Preklopna zmogljivost v mA	>= 10 mA 12 V Relejni izhod)
Največja dopustna napetost	14,4 V Analogni vhodni tokokrog
Natančnost ponovitve	+/- 2 % 55 °C Analogni vhodni tokokrog
Checks	Programski pomnilnik za vsako napajanje
[Us] Nazivna napajalna napetost	12 V
Izguba energije v W	3 W Brez podaljška 5 W z razširitvami
Lokalni zaslon	Z
Električna vzdržljivost	AC-12 500000 ciklov 230 V, 1.5 A Relejni izhod IEC 60947-5-1 AC-15 500000 ciklov 230 V, 0.9 A Relejni izhod IEC 60947-5-1 DC-12 500000 ciklov 24 V, 1.5 A Relejni izhod IEC 60947-5-1 DC-13 500000 ciklov 24 V, 0.6 A Relejni izhod IEC 60947-5-1
Omejitve napajalne napetosti	10.4-14.4 V
Razdalja delovanja	10 m Med postajami s zaslonskim kablom (senzor ni izoliran) Analogni vhodni tokokrog
Zatezni moment	0.5 N.m
Operativna hitrost v Hz	0.1 Hz Pri Ie)Relejni izhod 10 Hz Brez obremenitve)Relejni izhod
Frekvenca štetja	1 kHz Diskretni vhod
Število diskretnih vhodov	16 IEC 61131-2 tip 1
