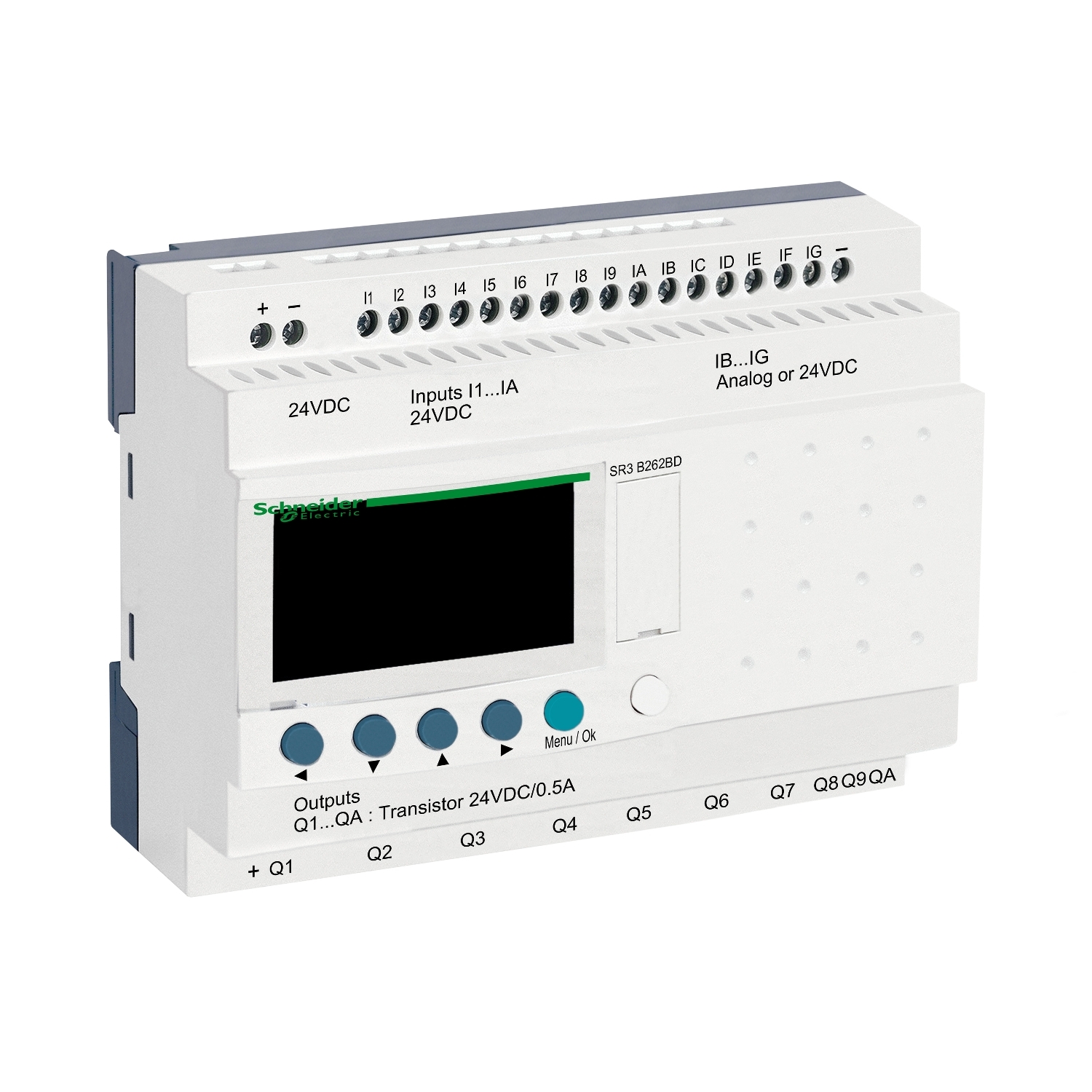

Modularni pametni rele Zelio Logic – 26 I O – 24 V DC – ura – zaslon

SR3B262BD

Podatkovni list: PDF

Predvidena odprema:

236,31 € z DDV

Modularni pametni rele Zelio Logic - 26 I O - 24 V DC - ura - zaslon

Glavno

Izdelek ali sestavni del	Modularni pametni rele
Ponudba izdelkov	Zelio Logic

Komplementarno

Vhodna impedanca	12 kOhm za IB do IG uporabljen kot analogni vhodni tokokrog 12 kOhm za IB do IG uporabljen kot diskretni vhodni tokokrog 7.4 kOhm za I1 do IA in IH do IR diskretni vhodni tokokrog
Število izhodov	10 Tranzistor
Prehitevanje/zamujanje ure	12 min/leto pri 0-55 °C 6 s/mesec pri 25-25 °C
Odzivni čas	<= 1 ms Od stanja 0 do stanja 1)Tranzistorski izhod <= 1 ms Od stanja 1 do stanja 0)Tranzistorski izhod
[Uimp] Nazivna napetostna napetost ob impulzu	4 kV v skladu s/z EN/IEC 60947-1 and EN/IEC 60664-1
Mejne vrednosti izhodne napetosti	19,2 do 30 V DC Tranzistorski izhod)
Prenapetostna kategorija	III conforming to IEC 60664-1
Maksimalni tok napajanja	180 mA z razširitvami) 70 mA Brez podaljška)
Tok obremenitve	0.5-0.625 A Tranzistorski izhod
Maksimalni čas cikla	6-90 ms
Zaščita pred obratno polarnostjo	Z
Tip diskretnega vhoda	Upor
Obseg analognega vhoda	0 do 24 V 0 do 10 V
Napetost diskretnega vhoda	24 V DC
Varnostni čas	10 let 25 °C
Tip analognega vhoda	Navadni/splošni/skupni način
Preobremenitvena zaščita	Z Tranzistorski izhod
Ura	Z
Stanje napetosti 0 zagotovljeno	<= 5 V za I1 do IA in IH do IR diskretni vhodni tokokrog <= 5 V za IB do IG uporabljen kot diskretni vhodni tokokrog
Čas konverzije	Čas cikla pametnega releja Analogni vhodni tokokrog
Kompatibilnost vhodov	3-žični senzorji bližine PNP za Diskretni vhod
Tokovno stanje 0 zagotovljeno	<= 0,5 mA (IB do IG uporabljen kot diskretni vhodni tokokrog) <= 0,75 mA (I1 do IA in IH do IR diskretni vhodni tokokrog)
Kratkostična zaščita	Z Tranzistorski izhod
Ločljivost analognega vhoda	8 bitov
Izhodna napetost	24 V Tranzistorski izhod
Napaka konverzije	+/- 5 % 25 °C Analogni vhodni tokokrog +/- 6,2 % 55 °C Analogni vhodni tokokrog
LSB vrednost	39 mV Analogni vhodni tokokrog
Številke ali kontrolne shemske linije	0-500 FBD 0-240 Lestvica
Diskretni vhodni tok	4 mA
Tokovno stanje 1 zagotovljeno	>= 1,2 mA (IB do IG uporabljen kot diskretni vhodni tokokrog) >= 2,2 mA (I1 do IA in IH do IR diskretni vhodni tokokrog)
Prenapetostna zaščita	Z prenapetostna zaščita za Tranzistorski izhod
Teža izdelka (neto)	0.3 kg
Število analognih vhodov	6
Priključki – terminali	Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 25 do AWG 14) Poltrdno Vijačne sponke, 1 x 0,2 do 1 x 2,5 mm² (AWG 25 do AWG 14) Trden Vijačne sponke, 1 x 0,25 do 1 x 2,5 mm² (AWG 24 do AWG 14) Prilagodljiv s kabelskim koncem Vijačne sponke, 2 x 0,2 do 2 x 1,5 mm² (AWG 24 do AWG 16) Trden Vijačne sponke, 2 x 0,25 do 2 x 0,75 mm² (AWG 24 do AWG 18) Prilagodljiv s kabelskim koncem
Stanje napetosti 1 zagotovljeno	>= 15 V za I1 do IA in IH do IR diskretni vhodni tokokrog >= 15 V za IB do IG uporabljen kot diskretni vhodni tokokrog
Največja dopustna napetost	30 V Analogni vhodni tokokrog
Natančnost ponovitve	+/- 2 % 55 °C Analogni vhodni tokokrog
Checks	Programski pomnilnik za vsako napajanje
[Us] Nazivna napajalna napetost	24 V
Izguba energije v W	10 W z razširitvami 5 W Brez podaljška
Lokalni zaslon	Z
Omejitve napajalne napetosti	19.2-30 V
Razdalja delovanja	10 m Med postajami s zaslonskim kablom (senzor ni izoliran) Analogni vhodni tokokrog
Zatezni moment	0.5 N.m
Tip temperaturne sonde	NTC 10k 25 °C NTC 1000k 25 °C KTY81 210/220/221/222/250 Pt 500
Frekvenca štetja	1 kHz Diskretni vhod
[Ures] Residualna napetost	2 V Pri stanju 1 Tranzistorski izhod
Število diskretnih vhodov	16 IEC 61131-2 tip 1
