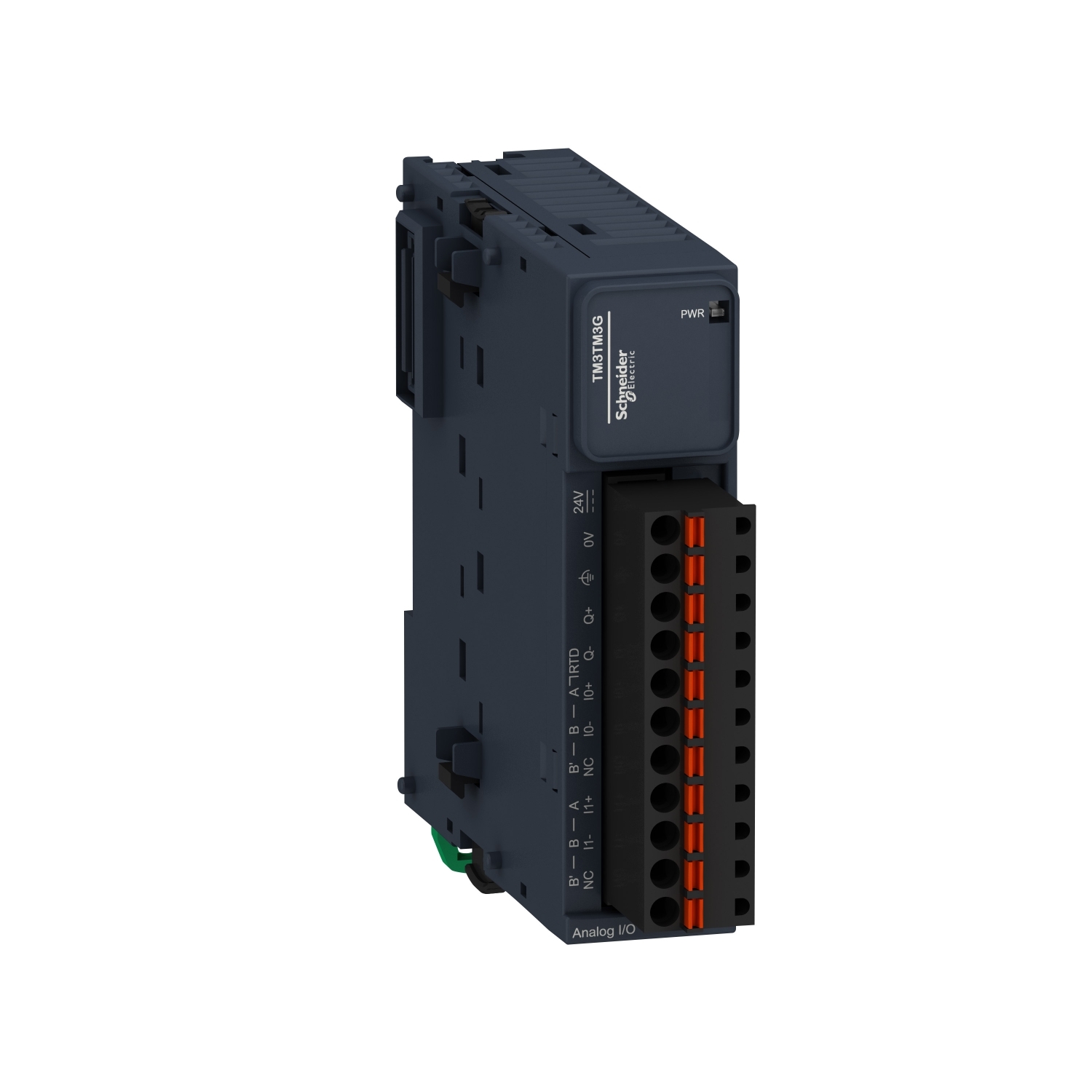

Modul TM3 – 2 temperaturna vhoda in 1 analogni izhod, vzmet

TM3TM3G

Podatkovni list: PDF

Predvidena odprema:

261,69 € z DDV

Modul TM3 - 2 temperaturna vhoda in 1 analogni izhod, vzmet

Glavno

Tip analognega izhoda	Tok: 4 do 20 mA Tok: 0 do 20 mA Napetost: 0 do 10 V Napetost: – 10 do 10 V
Izdelek ali sestavni del	Analogni modul za vhod/izhod
Združljivost ponudbe izdelkov	Modicon M221 Modicon M241 Modicon M251 Modicon M262
Ponudba izdelkov	Modicon TM3
Številka analognega izhoda	1
Število analognih vhodov	2
Tip analognega vhoda	Tok 4 do 20 mA Tok 0 do 20 mA Napetost 0 do 10 V Napetost – 10 do 10 V Termočlen – 200 do 1000 °C Termočlen J Termočlen – 200 do 1300 °C Termočlen K Termočlen 0 do 1760 °C Termočlen R Termočlen 0 do 1760 °C Termočlen S Termočlen 0 do 1820 °C Termočlen B Termočlen – 200 do 400 °C Termočlen T Termočlen – 200 do 1300 °C Termočlen N Termočlen – 200 do 800 °C Termočlen E Termočlen 0 do 2315 °C Termočlen C Ni 100/Ni 1000 Temperaturna sonda – 60 do 180 °C Pt 100 Temperaturna sonda – 200 do 850 °C Pt 1000 Temperaturna sonda – 200 do 600 °C

Komplementarno

Vhodna impedanca	<= 50 Ohm Tok >= 1 MOhm Napetost >= 1 MOhm Termočlen >= 1 MOhm Temperaturna sonda
Napaka absolutne natančnosti	+/- 6 °C at 25 °C for Termočlen R, s 0 do 200 °C +/- 0,4 % celotnega obsega at 25 °C for Termočlen K – 200 do 0 °C +/- 0,4 % celotnega obsega at 25 °C for Termočlen J – 200 do 0 °C +/- 0,4 % celotnega obsega at 25 °C for Termočlen E – 200 do 0 °C +/- 0,4 % celotnega obsega at 25 °C for Termočlen T – 200 do 0 °C +/- 0,4 % celotnega obsega at 25 °C for Termočlen N – 200 do 0 °C +/- 0,1 % celotnega obsega at 25 °C for analogue input Napetost/tok +/- 0,1 % celotnega obsega at 25 °C for Termočlen C 0 do 2315 °C +/- 0,1 % celotnega obsega at 25 °C for Pt 100/Pt 1000, Ni 100/Ni 1000 temperature probe +/- 0,1 % celotnega obsega at 25 °C for Termočlen R, s 200 do 1760 °C +/- 0,1 % celotnega obsega at 25 °C for Termočlen B 300 do 1820 °C +/- 0,1 % celotnega obsega at 25 °C for Termočlen K 0 do 1300 °C +/- 0,1 % celotnega obsega at 25 °C for Termočlen J 0 do 1000 °C +/- 0,1 % celotnega obsega at 25 °C for Termočlen E 0 do 800 °C +/- 0,1 % celotnega obsega at 25 °C for Termočlen T 0 do 400 °C +/- 0,1 % celotnega obsega at 25 °C for Termočlen N 0 do 1300 °C +/- 0,1 % celotnega obsega at 25 °C for analogue output Napetost/tok
Ločljivost analognega izhoda	12 bitov
Izhodni val	20 mV
Lokalno signaliziranje	1 LED (Zelena) for PWR
Cross talk	<= 1 LSB
Širina	23.6 mm
Globina	70 mm
Električna povezava	11 x 2,5 mm² Nadomestni vzmetni priključni blok Naklon 5,08 mm za vhode, izhode in napajanje
Tip kabla	Zvit zaščiten parni kabel <30 m Vhod/izhod
Oznaka	CE
Čas konverzije	100 ms + 100 ms na kanal + 1 čas cikla krmilnika za analogni vhodTermočlen 100 ms + 100 ms na kanal + 1 čas cikla krmilnika za analogni vhodTemperaturna sonda 10 ms + 10 ms na kanal + 1 čas cikla krmilnika za analogni vhodNapetost/tok
Izolacija	Med vhodom in napajanjem pri 1500 V AC Med vhodom in interno logiko pri 500 V AC Med izhodom in napajanjem pri 1500 V AC Med izhodom in interno logiko pri 500 V AC
Nelinearnost	+/- 0,01 %FS Analogni izhod +/- 0,1 %FS Analogni vhod
LSB vrednost	0,15 mV 0 do 10 V Napetost 0,30 mV – 10 do 10 V Napetost 0,30 µA 0 do 20 mA Tok 0,244 µA 4 do 20 mA Tok 0,1 °C Temperaturna sonda 0,1 °C Termočlen 2,44 mV 0 do 10 V Napetost 4,88 mV – 10 do 10 V Napetost 4,88 µA 0 do 20 mA Tok 3,91 µA 4 do 20 mA Tok
Ločljivost analognega vhoda	16 bitov 15 bitov + znak
Teža izdelka (neto)	0.1 kg
Poraba toka	55 mA 24 V DC Preko zunanjega napajanja Brez obremenitve 55 mA 5 V DC Preko konektorja vodila Brez obremenitve 60 mA 5 V DC Preko konektorja vodila Polna obremenitev 80 mA 24 V DC Preko zunanjega napajanja Polna obremenitev
Stabilizacijski čas	1 ms
Montažna podpora	Zgornji klobuček tipa TH35-15 Letev v skladu s/z IEC 60715 Zgornji klobuček tipa TH35-7,5 Letev v skladu s/z IEC 60715 Plošča s pritrdilnim kompletom
[Us] Nazivna napajalna napetost	24 V DC
Trajanje vzorčenja	10 ms Napetost/tok 100 ms Napetost/tok 100 ms Termočlen 100 ms Temperaturna sonda
Natančnost ponovitve	+/- 0,5 %FS za Vhod +/- 0,4 %FS za Izhod
Višina	90 mm
Tip obremenitve	Upor
Dovoljena neprekinjena preobremenitev	13 V Napetost 40 mA Tok
Temperature drift	+/- 0,006 %FS/°C
Omejitve napajalne napetosti	20.4-28.8 V
Impedanca obremenitve ohmic	1 kOhm Napetost 300 Ohm Tok
Prenapetostna vzdržljivost	1 kV Napajanje Navadni/splošni/skupni način v skladu s/z IEC 61000-4-5 0.5 kV Napajanje Diferencialni način v skladu s/z IEC 61000-4-5 1 kV I/O Navadni/splošni/skupni način v skladu s/z IEC 61000-4-5 0.5 kV I/O Diferencialni način v skladu s/z IEC 61000-4-5
