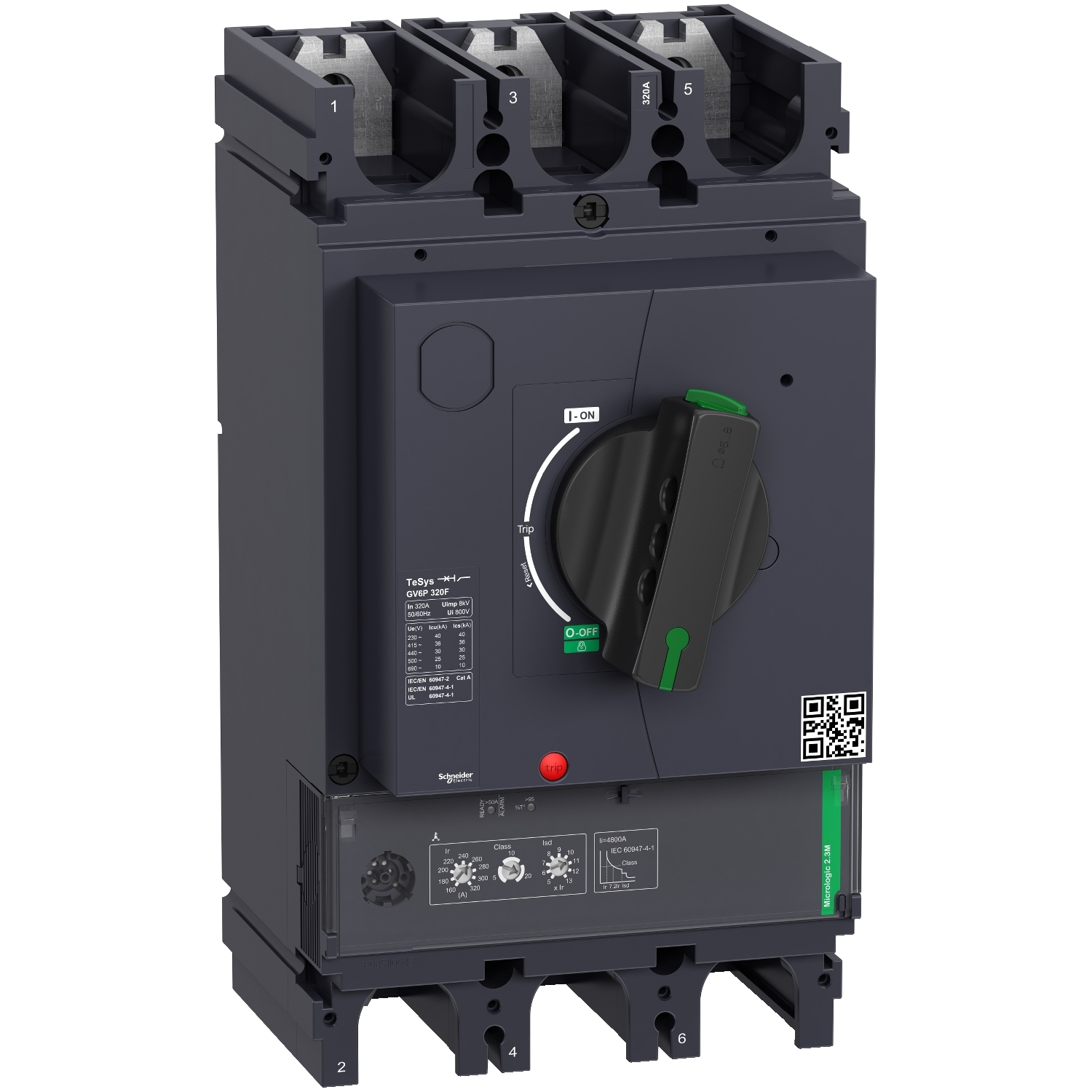

Mot. odklopnik, TeSys GV6, 3P, 320A, Icu 36kA, topl. magn.

GV6P320F

Podatkovni list: PDF

Predvidena odprema:

1.395,70 € z DDV

Mot. odklopnik, TeSys GV6, 3P, 320A, Icu 36kA, topl. magn.

Glavno

Izdelek ali sestavni del	Motorni odklopnik
Ime izdelka	TeSys GV6 TeSys Giga
Ponudba izdelkov	TeSys GV6
Ponudba	TeSys
Kratko ime naprave	GV6P
Tehnologija zaščitne/prožilne enote	Elektronski
Aplikacija naprave	Zaščita motorja

Komplementarno

[In] Nazivni tok	320 A pri 65 °C
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz
Moč motorja kW	132-160 kW pri 400/415 V AC 50/60 Hz 160-200 kW pri 500 V AC 50/60 Hz 200-250 kW pri 660/690 V AC 50/60 Hz
Priključki – terminali	Zbiralke Čepi
Kategorija uporabe	Kategorija A v skladu s/z IEC 60947-2
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV
Neposredni konektor	Brez
Opis polov	3P
Širina	140 mm
Globina	179 mm
Mehanska robustnost	Vibracije: +/- 1 mm 2 do 13,2 Hz v skladu s/z IEC 60068-2-6 Vibracije: 0,7 gn 13,2 do 100 Hz v skladu s/z IEC 60068-2-6
Fazna okvara občutljivosti	Da v skladu s/z IEC 60947-4-1
Magnetni izklopni tok	4800-4800 A
Maksimalna operativna stopnja	25 cik/h
Tip krmiljenja	Neposredna vrtljiva ročica
Izklopna zmogljivost	36 kA Icu pri 400/415 V AC 50/60 Hz v skladu s/z IEC 60947-2 25 kA Icu pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 10 kA Icu pri 660/690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Zatezni moment	50 N.m M10 tip izvijača
Mehanska vzdržljivost	15000 ciklov
Stopnja povezave	45 mm Brez razdelilnikov
Barva	Antracit (RAL 7016)
Nazivno delovanje	Kontinuitetno
[Ith] Konvencionalni prostozračni toplotni tok	320 A v skladu s/z IEC 60947-4-1
Teža izdelka (neto)	6.5 kg
[Ui] Nazivna izolacijska napetost	800 V AC 50/60 Hz v skladu s/z IEC 60947-2
Višina	255 mm
[Ics] Operativna kratkostična izklopna zmogljivost	100 % pri 400/415 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 % pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 % pri 660/690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Maksimalna izguba moči glede na pol	19.2 W
Električna vzdržljivost	6000 ciklov za AC-3 pri 400/415 V In
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
