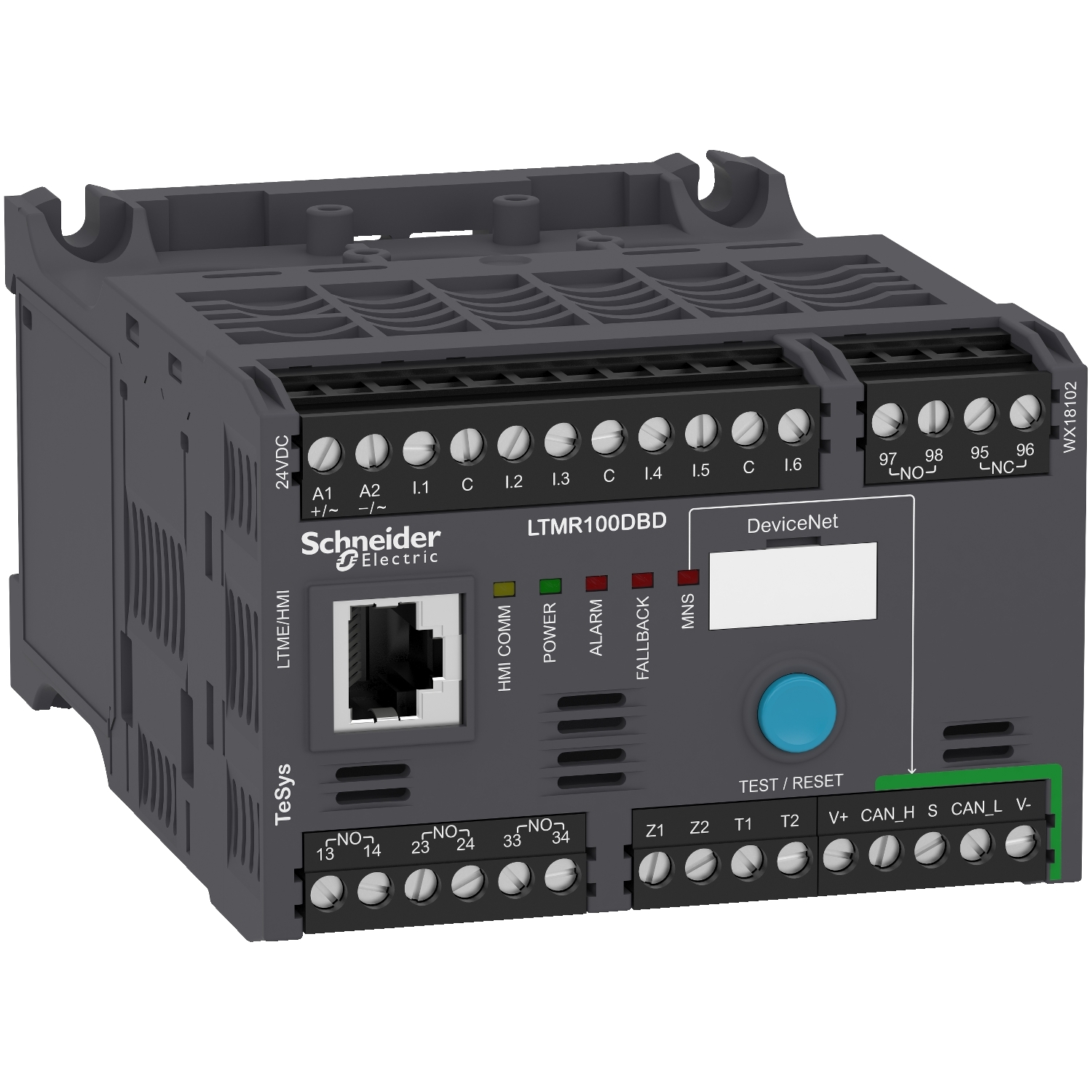

Motorni krmilnik LTMR TeSys T – 24 V DC 100 A za DeviceNet

LTMR100DBD

Podatkovni list: PDF

Predvidena odprema:

784,56 € z DDV

Motorni krmilnik LTMR TeSys T - 24 V DC 100 A za DeviceNet

Glavno

Izdelek ali sestavni del	Krmilnik motorja
Ime izdelka	TeSys T
Merilni tok	5-100 A
Poraba toka	56 do 127 mA
Protokol komunikacijskih vrat	DeviceNet
Ponudba	TeSys
[Us] Nazivna napajalna napetost	24 V DC
Tip zbiralke	DeviceNet ISO 1198 1 do 64 125 do 500 kbitov/s, Priključni blok 4 zaviti kabelski kabli
Omejitve napajalne napetosti	20.4-26.24 V DC
Aplikacija naprave	Krmiljenje in nadzor opreme
Kratko ime naprave	LTMR

Komplementarno

Tip omrežne in strojne diagnostike	Števec obratovalnih ur/čas delovanja Zagonski tok in čas Informacije o kontekstu proženja Preostali čas delovanja pred preobremenitvijo Beleženje okvare Števci napak faze in zemljostičnih napak Snemanje dogodkov Informacije o zgodovini proženja Čakalni čas po izklopu zaradi preobremenitve Snemanje kontrolnega ukaza motorja
Tokovno stanje 1 zagotovljeno	Logični vhod < 15 V 2 do 15 mA 15 ms
Teža izdelka (neto)	0.53 kg
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV Tokovni ali napetostni merilni tokokrog v skladu s/z EN/IEC 60947-4-1 0.8 kV Komunikacijski tokokrog v skladu s/z EN/IEC 60947-4-1 0.8 kV Napajanje, vhodi in izhodi v skladu s/z EN/IEC 60947-4-1
[Ui] Nazivna izolacijska napetost	690 V v skladu s/z EN/IEC 60947-1 690 V v skladu s/z CSA C22.2 št. 14 690 V v skladu s/z UL 508
Kratkostična vzdržljivost	100 kA conforming to EN/IEC 60947-4-1
Širina	91 mm
Prenapetostna kategorija	III
Globina	122.5 mm
Maksimalna delovna frekvenca	2 Hz
Tip kontakta in sestava	1 NO + 1 NC Signal napake 3 NO
Višina	61 mm
Stopnja povezave	5.08 mm
Dovoljena moč	480 VA AC-15), Ie = 2 A, 500000 ciklov Izhod) 30 W DC-13), Ie = 1.25 A, 500000 ciklov Izhod)
Stopnja onesnaženosti	3
Število logičnih vhodov	6
Maksimalna operativna stopnja	1800 cik/h
Priključki – terminali	Krmilno vezje Konektor 1 0.25-2.5 mm² AWG 24 do AWG 14)Prilagodljiv s kabelskim koncem Krmilno vezje Konektor 1 0.2-2.5 mm² AWG 24 do AWG 14)Prilagodljiv Brez konca kabla Krmilno vezje Konektor 1 0.25-2.5 mm² AWG 24 do AWG 14)Prilagodljiv Brez konca kabla Krmilno vezje Konektor 1 0.2-2.5 mm² AWG 24 do AWG 14)Trden Brez konca kabla Krmilno vezje Konektor 2 0.2-1 mm² AWG 24 do AWG 14)Prilagodljiv s kabelskim koncem Krmilno vezje Konektor 2 0.2-1.5 mm² AWG 24 do AWG 14)Prilagodljiv Brez konca kabla Krmilno vezje Konektor 2 0.5-1.5 mm² AWG 24 do AWG 14)Prilagodljiv Brez konca kabla Krmilno vezje Konektor 2 0.2-1 mm² AWG 24 do AWG 14)Trden Brez konca kabla
Vhodni tok	7 mA
Pripadajoč nazivni tok varovalk	4 A gG Izhod 0.5 A gG Krmilno vezje
Elektromagnetna združljivost	Elektrostatska razelektritev, 3, 8 kV zraka, 6 kV kontakt, v skladu s EN/IEC 61000-4-2 Krmilno vezje: Prenapetosti (Navadni/splošni/skupni način), 1 kV, v skladu s EN/IEC 61000-4-5 Komunikacija: Prenapetosti (Navadni/splošni/skupni način), 2 kV, v skladu s EN/IEC 61000-4-5 Relejni izhodi in napajanje: Prenapetosti (Serijski način), 2 kV, v skladu s EN/IEC 61000-4-5 Relejni izhodi in napajanje: Prenapetosti (Navadni/splošni/skupni način), 4 kV, v skladu s EN/IEC 61000-4-5 Sevana RF polja, 3, 10 V/m, v skladu s EN/IEC 61000-4-3 Test odpornosti na hitre prehode (Drugi tokokrogi), Stopnja 3, 2 kV, v skladu s EN/IEC 61000-4-4 Test odpornosti na hitre prehode (Ob napajanju in relejnih izhodih), Stopnja 4, 4 kV, v skladu s EN/IEC 61000-4-4 Test odpornosti na padce napetosti in prekinitve, 70 %, 500 ms, v skladu s EN/IEC 61000-4-11 Prevajane radiofrekvenčne motnje, 10 V, v skladu s SIST EN/IEC 61000-4-6 Temperaturni senzor: Prenapetosti (Serijski način), 0,5 kV, v skladu s EN/IEC 61000-4-5 Temperaturni senzor: Prenapetosti (Navadni/splošni/skupni način), 1 kV, v skladu s EN/IEC 61000-4-5 Krmilno vezje: Prenapetosti (Serijski način), 1 kV, v skladu s EN/IEC 61000-4-5
Natančnost merjenja	5 do 15 % Notranje merjenje toka zemeljskega stika 1 % Napetost 100 do 830 V) 3 % Faktor moči 5 % Zunanje merjenje toka zemeljskega stika +/- 30 min/leto Notranja ura 0,02 Temperatura 5 % Delovna in jalova moč 0,02 Tok
Tokovno stanje 0 zagotovljeno	Logični vhod < 5 V <= 15 mA 5 ms
Kompatibilnostna koda	LTMR
Tip zaščite	Zaščita na diferenčni tok Preobremenitev Zaščita pred povratno polarnostjo Toplotna zaščita Preobremenitev (dolgotrajno) Nihanje obremenitve Napaka faze Zaščita pred toplotno preobremenitvijo Sprememba faktorja moči Zaklenjen rotor Fazna nesimetrija
Spletne storitve	Spletni strežnik
Tok obremenitve	5 A 250 V AC Logični izhod 5 A 30 V DC Logični izhod
Zatezni moment	Krmilno vezje: 0.5-0.6 N.m Ploščat screwdriver 3 mm
Merilni tip	Temperatura Povprečni tok Iavg Nesimetrija toka Tok zemeljskega stika Fazni tok I1, I2, I3 RMS
