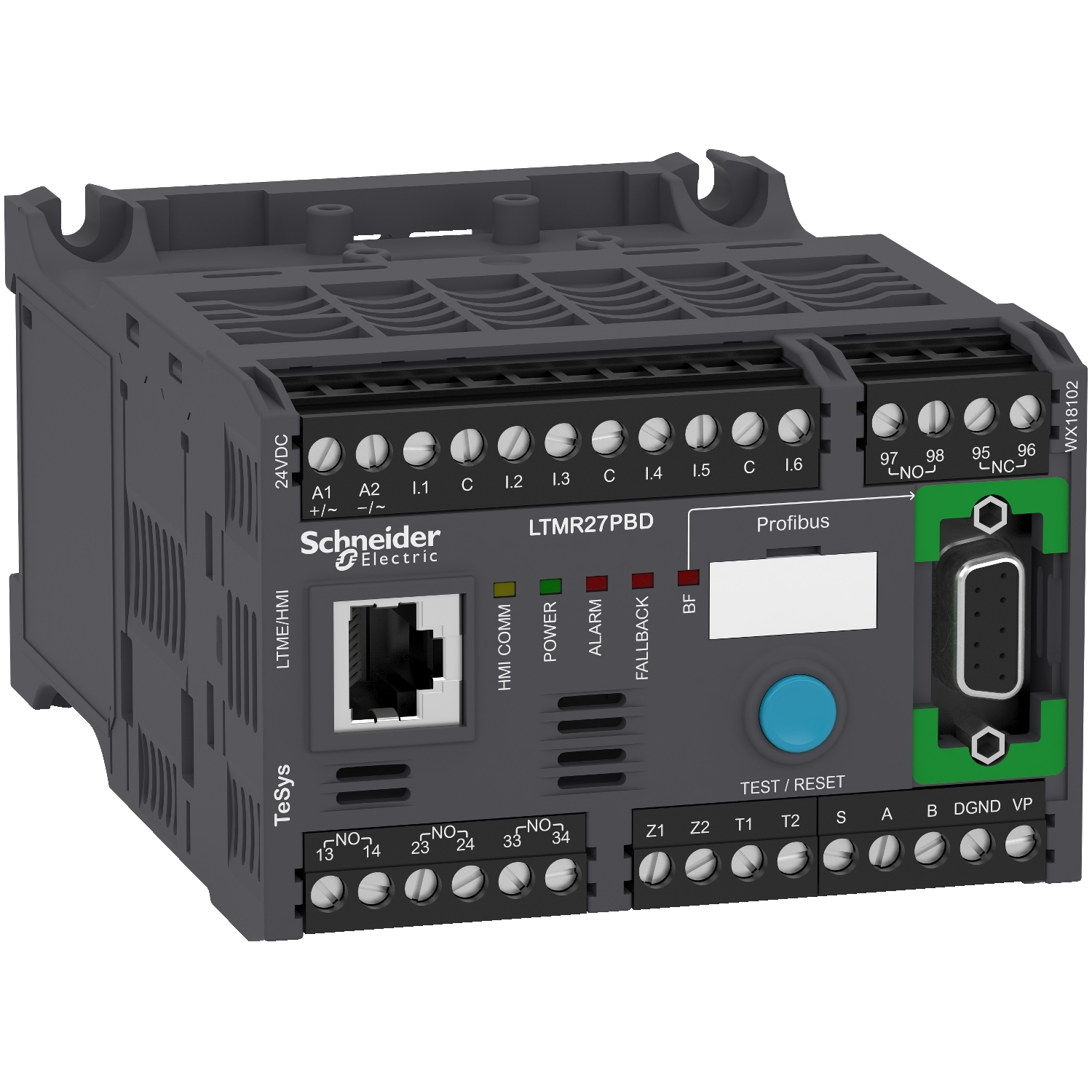

Motorni krmilnik LTMR TeSys T – 24 V DC 27 A za Profibus DP

LTMR27PBD

Podatkovni list: PDF

Predvidena odprema:

778,67 € z DDV

Motorni krmilnik LTMR TeSys T - 24 V DC 27 A za Profibus DP

Glavno

Izdelek ali sestavni del	Krmilnik motorja
Ime izdelka	TeSys T
Merilni tok	1.35-27 A
Poraba toka	56 do 127 mA
Protokol komunikacijskih vrat	Profibus DP
Ponudba	TeSys
[Us] Nazivna napajalna napetost	24 V DC
Tip zbiralke	Profibus DP Polariziran 2-žični RS485 1 do 125 9,6 kbit/s do 12 Mbit/s, SUB-D 9 2 oklopljena prepletena para tipa A Profibus DP Polariziran 2-žični RS485 1 do 125 9,6 kbit/s do 12 Mbit/s, Priključni blok 2 oklopljena prepletena para tipa A
Omejitve napajalne napetosti	20.4-26.24 V DC
Aplikacija naprave	Krmiljenje in nadzor opreme
Kratko ime naprave	LTMR

Komplementarno

Tip omrežne in strojne diagnostike	Zagonski tok in čas Beleženje okvare Preostali čas delovanja pred preobremenitvijo Snemanje kontrolnega ukaza motorja Števec obratovalnih ur/čas delovanja Informacije o kontekstu proženja Informacije o zgodovini proženja Števci napak faze in zemljostičnih napak Snemanje dogodkov Čakalni čas po izklopu zaradi preobremenitve
Tokovno stanje 1 zagotovljeno	Logični vhod < 15 V 2 do 15 mA 15 ms
Teža izdelka (neto)	0.53 kg
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV Tokovni ali napetostni merilni tokokrog v skladu s/z EN/IEC 60947-4-1 0.8 kV Komunikacijski tokokrog v skladu s/z EN/IEC 60947-4-1 0.8 kV Napajanje, vhodi in izhodi v skladu s/z EN/IEC 60947-4-1
[Ui] Nazivna izolacijska napetost	690 V v skladu s/z EN/IEC 60947-1 690 V v skladu s/z CSA C22.2 št. 14 690 V v skladu s/z UL 508
Kratkostična vzdržljivost	100 kA conforming to EN/IEC 60947-4-1
Širina	91 mm
Prenapetostna kategorija	III
Globina	122.5 mm
Maksimalna delovna frekvenca	2 Hz
Tip kontakta in sestava	1 NO + 1 NC Signal napake 3 NO
Višina	61 mm
Stopnja povezave	5.08 mm
Dovoljena moč	480 VA AC-15), Ie = 2 A, 500000 ciklov Izhod) 30 W DC-13), Ie = 1.25 A, 500000 ciklov Izhod)
Stopnja onesnaženosti	3
Število logičnih vhodov	6
Maksimalna operativna stopnja	1800 cik/h
Priključki – terminali	Krmilno vezje Konektor 1 0.25-2.5 mm² AWG 24 do AWG 14)Prilagodljiv s kabelskim koncem Krmilno vezje Konektor 1 0.2-2.5 mm² AWG 24 do AWG 14)Prilagodljiv Brez konca kabla Krmilno vezje Konektor 1 0.25-2.5 mm² AWG 24 do AWG 14)Prilagodljiv Brez konca kabla Krmilno vezje Konektor 1 0.2-2.5 mm² AWG 24 do AWG 14)Trden Brez konca kabla Krmilno vezje Konektor 2 0.2-1 mm² AWG 24 do AWG 14)Prilagodljiv s kabelskim koncem Krmilno vezje Konektor 2 0.2-1.5 mm² AWG 24 do AWG 14)Prilagodljiv Brez konca kabla Krmilno vezje Konektor 2 0.5-1.5 mm² AWG 24 do AWG 14)Prilagodljiv Brez konca kabla Krmilno vezje Konektor 2 0.2-1 mm² AWG 24 do AWG 14)Trden Brez konca kabla
Vhodni tok	7 mA
Pripadajoč nazivni tok varovalk	4 A gG Izhod 0.5 A gG Krmilno vezje
Elektromagnetna združljivost	Elektrostatska razelektritev, 3, 8 kV zraka, 6 kV kontakt, v skladu s EN/IEC 61000-4-2 Krmilno vezje: Prenapetosti (Navadni/splošni/skupni način), 1 kV, v skladu s EN/IEC 61000-4-5 Komunikacija: Prenapetosti (Navadni/splošni/skupni način), 2 kV, v skladu s EN/IEC 61000-4-5 Relejni izhodi in napajanje: Prenapetosti (Serijski način), 2 kV, v skladu s EN/IEC 61000-4-5 Relejni izhodi in napajanje: Prenapetosti (Navadni/splošni/skupni način), 4 kV, v skladu s EN/IEC 61000-4-5 Sevana RF polja, 3, 10 V/m, v skladu s EN/IEC 61000-4-3 Test odpornosti na hitre prehode (Drugi tokokrogi), Stopnja 3, 2 kV, v skladu s EN/IEC 61000-4-4 Test odpornosti na hitre prehode (Ob napajanju in relejnih izhodih), Stopnja 4, 4 kV, v skladu s EN/IEC 61000-4-4 Test odpornosti na padce napetosti in prekinitve, 70 %, 500 ms, v skladu s EN/IEC 61000-4-11 Prevajane radiofrekvenčne motnje, 10 V, v skladu s SIST EN/IEC 61000-4-6 Temperaturni senzor: Prenapetosti (Serijski način), 0,5 kV, v skladu s EN/IEC 61000-4-5 Temperaturni senzor: Prenapetosti (Navadni/splošni/skupni način), 1 kV, v skladu s EN/IEC 61000-4-5 Krmilno vezje: Prenapetosti (Serijski način), 1 kV, v skladu s EN/IEC 61000-4-5
Natančnost merjenja	5 do 15 % Notranje merjenje toka zemeljskega stika 1 % Napetost 100 do 830 V) 3 % Faktor moči 5 % Zunanje merjenje toka zemeljskega stika +/- 30 min/leto Notranja ura 0,02 Temperatura 1 % Tok 5 % Delovna in jalova moč
Tokovno stanje 0 zagotovljeno	Logični vhod < 5 V <= 15 mA 5 ms
Kompatibilnostna koda	LTMR
Tip zaščite	Preobremenitev Toplotna zaščita Sprememba faktorja moči Preobremenitev (dolgotrajno) Napaka faze Nihanje obremenitve Fazna nesimetrija Zaklenjen rotor Zaščita na diferenčni tok Zaščita pred toplotno preobremenitvijo Zaščita pred povratno polarnostjo
Spletne storitve	Spletni strežnik
Tok obremenitve	5 A 250 V AC Logični izhod 5 A 30 V DC Logični izhod
Zatezni moment	Krmilno vezje: 0.5-0.6 N.m Ploščat screwdriver 3 mm
Merilni tip	Povprečni tok Iavg Temperatura Nesimetrija toka Fazni tok I1, I2, I3 RMS Tok zemeljskega stika
