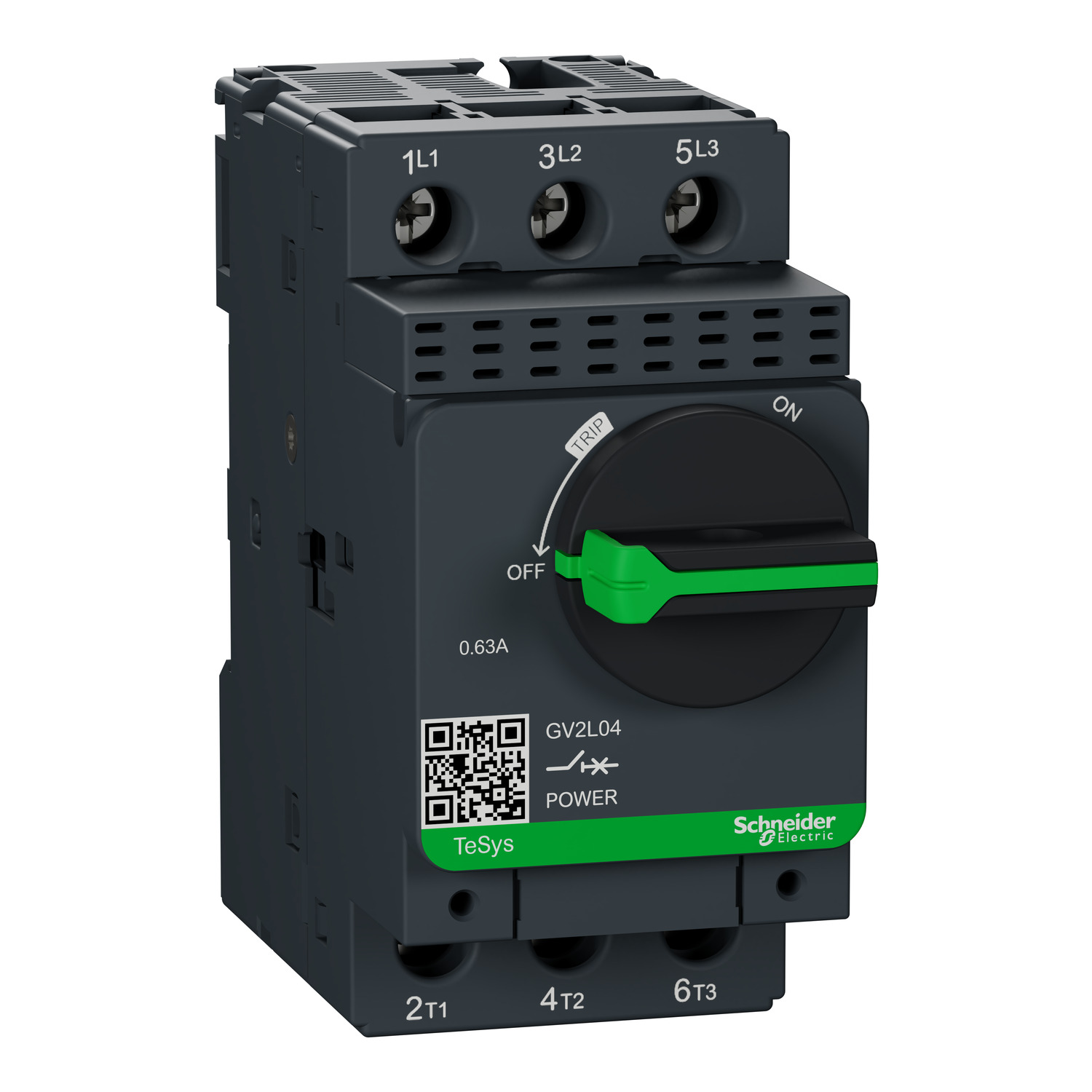

Motorski odklopnik TeSys GV2 – 3 polni 3D 0,63 A – magnetna zaščita

GV2L04

Podatkovni list: PDF

Predvidena odprema:

56,99 € z DDV

Motorski odklopnik TeSys GV2 - 3 polni 3D 0,63 A - magnetna zaščita

Glavno

Izdelek ali sestavni del	Motorni odklopnik
Ime izdelka	TeSys GV2
Ponudba izdelkov	TeSys GV2 TeSys Deca
Ponudba	TeSys Deca
Kratko ime naprave	GV2L
Tehnologija zaščitne/prožilne enote	Magnetno
Aplikacija naprave	Zaščita motorja

Komplementarno

[In] Nazivni tok	0.63 A
[Ue] Nazivna operativna napetost	690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Moč motorja kW	0.12-0.12 kW pri 400/415 V AC 50/60 Hz 0.18-0.18 kW pri 400/415 V AC 50/60 Hz 0.37-0.37 kW pri 690 V AC 50/60 Hz
Kategorija uporabe	Kategorija A v skladu s/z IEC 60947-2 AC-3 v skladu s/z IEC 60947-4-1 AC-3e v skladu s/z IEC 60947-4-1
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-2
Opis polov	3P
Montažni položaj	Vodoravno Navpični
Širina	45 mm
Globina	97 mm
Omrežna frekvenca	50/60 Hz v skladu s/z IEC 60947-2
Magnetni izklopni tok	9.3-9.3 A
Maksimalna operativna stopnja	40 cik/h
Način pritrjevanja	35 mm simetrična DIN letev: Vpeto Panel: Privit (Z 2 x M4 vijakoma)
Tip krmiljenja	Vrtljivia ročica
Izklopna zmogljivost	100 kA Icu pri 230/240 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 400/415 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 440 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 kA Icu pri 690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Zatezni moment	1.7 N.m – na Terminal z vijačno sponko
Mehanska vzdržljivost	100000 ciklov
Barva	Temno siva
Nazivno delovanje	Neprekinjeno v skladu s/z IEC 60947-4-1
Tip omrežja	AC
[Ith] Konvencionalni prostozračni toplotni tok	0.63 A v skladu s/z IEC 60947-2
Teža izdelka (neto)	0.33 kg
[Ui] Nazivna izolacijska napetost	690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Višina	89 mm
Priključki – terminali	Močnostni tokokrog: Terminal z vijačno sponko 2 kabel/li 1-6 mm²Trden Močnostni tokokrog: Terminal z vijačno sponko 2 kabel/li 1.5-6 mm²Prilagodljiv Brez konca kabla Močnostni tokokrog: Terminal z vijačno sponko 2 kabel/li 1-4 mm²Prilagodljiv s kabelskim koncem
[Ics] Operativna kratkostična izklopna zmogljivost	100 % pri 230/240 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 % pri 400/415 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 % pri 440 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 % pri 500 V AC 50/60 Hz v skladu s/z IEC 60947-2 100 % pri 690 V AC 50/60 Hz v skladu s/z IEC 60947-2
Maksimalna izguba moči glede na pol	1.8 W
Električna vzdržljivost	100000 ciklov za AC-3 pri 415 V In 100000 ciklov za AC-3e pri 415 V In
Primerno za izolativnost	Da v skladu s/z IEC 60947-1
Kompatibilnostna koda	GV2L
