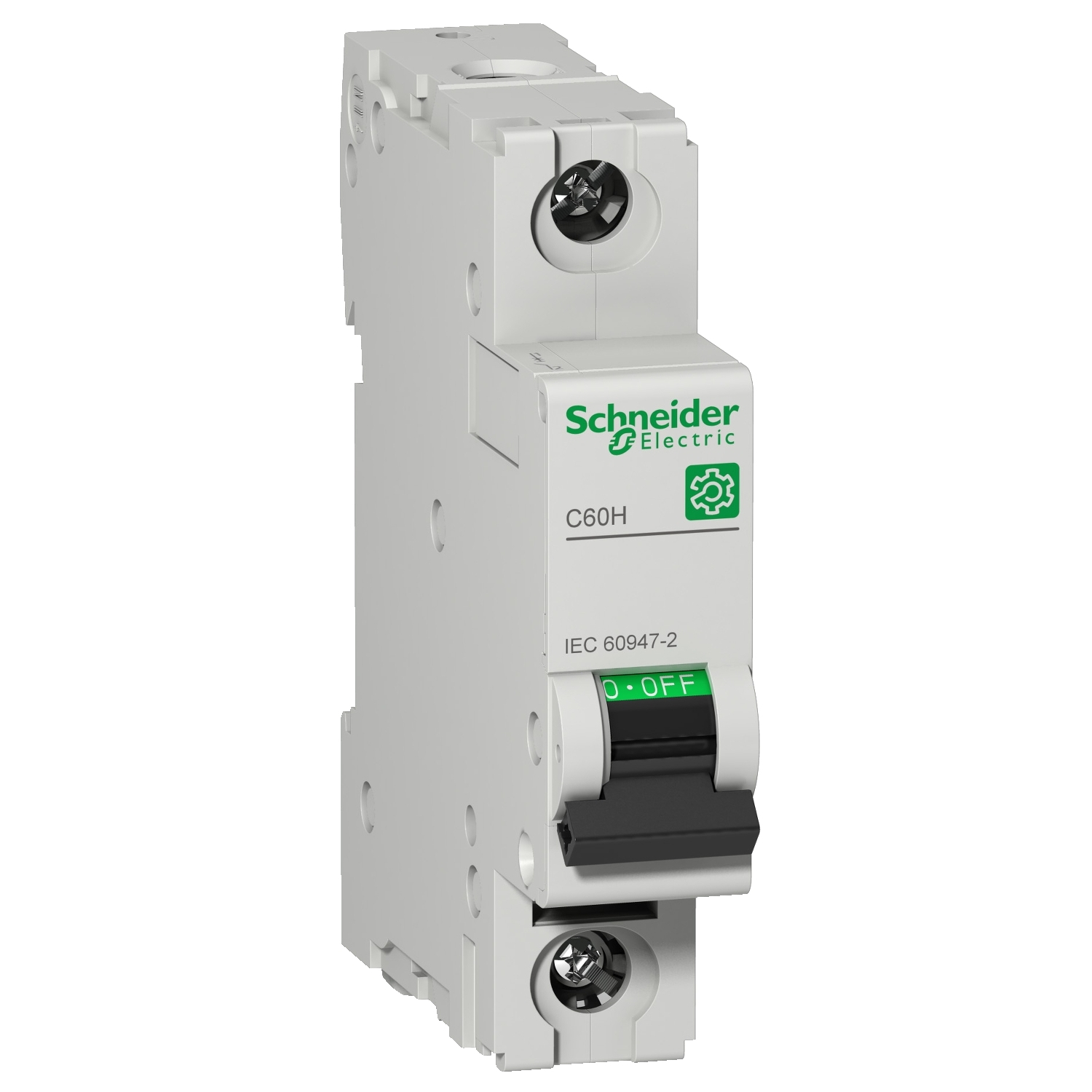

Multi9 – C60H – miniat. odklop. – 1P – 6 A – C krivulja – 240 V – 15 kA

M9F14106

Podatkovni list: PDF

Predvidena odprema:

33,65 € z DDV

Omrežna frekvenca	50/60 Hz
[In] Nazivni tok	6 A pri 50 °C v skladu s/z EN/IEC 60947-2
Koda izklopne zmogljivosti	H
Izdelek ali sestavni del	Miniaturni odklopnik
Ime izdelka	Multi 9 C60
Kategorija uporabe	Kategorija A v skladu s/z EN/IEC 60947-2
Opis polov	1P
Ponudba izdelkov	Multi 9
Koda krivulje	C
Certifikati izdelkov	EAC CCC
Ponudba	Multi 9
Izklopna zmogljivost	20 kA Icu pri <= 72 V DC v skladu s/z EN/IEC 60947-2 3 kA Icu pri 415 V AC 50/60 Hz Med fazo in nevtralnim vodnikom v skladu s/z EN/IEC 60947-2 15 kA Icu pri 240 V AC 50/60 Hz Med fazo in nevtralnim vodnikom v skladu s/z EN/IEC 60947-2
Kratko ime naprave	C60H
Tip omrežja	AC DC
Tehnologija zaščitne/prožilne enote	Termomagnetni
Število zaščitenih polov	1
Standardi	EN/IEC 60947-2
Aplikacija naprave	Distribucija

Skupne izgube moči	1.2 W
Indikacija položaja kontakta	Da
Montažna podpora	DIN letev
Priključki – terminali	Tunelski tip terminala (Zgoraj ali spodaj)1-25 mm² – Togo Tunelski tip terminala (Zgoraj ali spodaj)1-25 mm² – Prilagodljiv Tunelski tip terminala (Zgoraj ali spodaj)1-25 mm² – Prilagodljivo s kapico
Lokalno signaliziranje	Indikacija ON/OFF
Širina	18 mm
Globina	72 mm
[Ue] Nazivna operativna napetost	240 V AC 50/60 Hz Med fazo in nevtralnim vodnikom 415 V AC 50/60 Hz Med fazo in nevtralnim vodnikom <= 72 V DC
Dolžina blankiranja žice	14 mm za Zgoraj ali spodaj povezava
Tip krmiljenja	Preklop
Montažni način	Konektor za spenjanje
Izgube energije na pol	1.2 W
Mehanska vzdržljivost	20000 ciklov
Stopnja povezave	18 mm Med napravami
Barva	Siva
Zatezni moment	2-2 N.m Zgoraj ali spodaj
9 mm rastri	2
Teža izdelka (neto)	0.12 kg
[Ui] Nazivna izolacijska napetost	500 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2
Magnetna meja izklopa	8,5 x In +/- 20 % AC 12 x In +/- 20 % DC
[Ics] Operativna izklopna zmogljivost	7.5 kA 50 % v skladu s/z EN/IEC 60947-2 – 240 V AC 50/60 Hz 1.5 kA 50 % v skladu s/z EN/IEC 60947-2 – 415 V AC 50/60 Hz 20 kA 100 % v skladu s/z EN/IEC 60947-2 – <= 72 V DC
Višina	81 mm
Zemljostična zaščita	Ločen blok
Električna vzdržljivost	10000 ciklov
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z EN/IEC 60947-2
Zagotovitev zaklepanja	Možnost blokade
