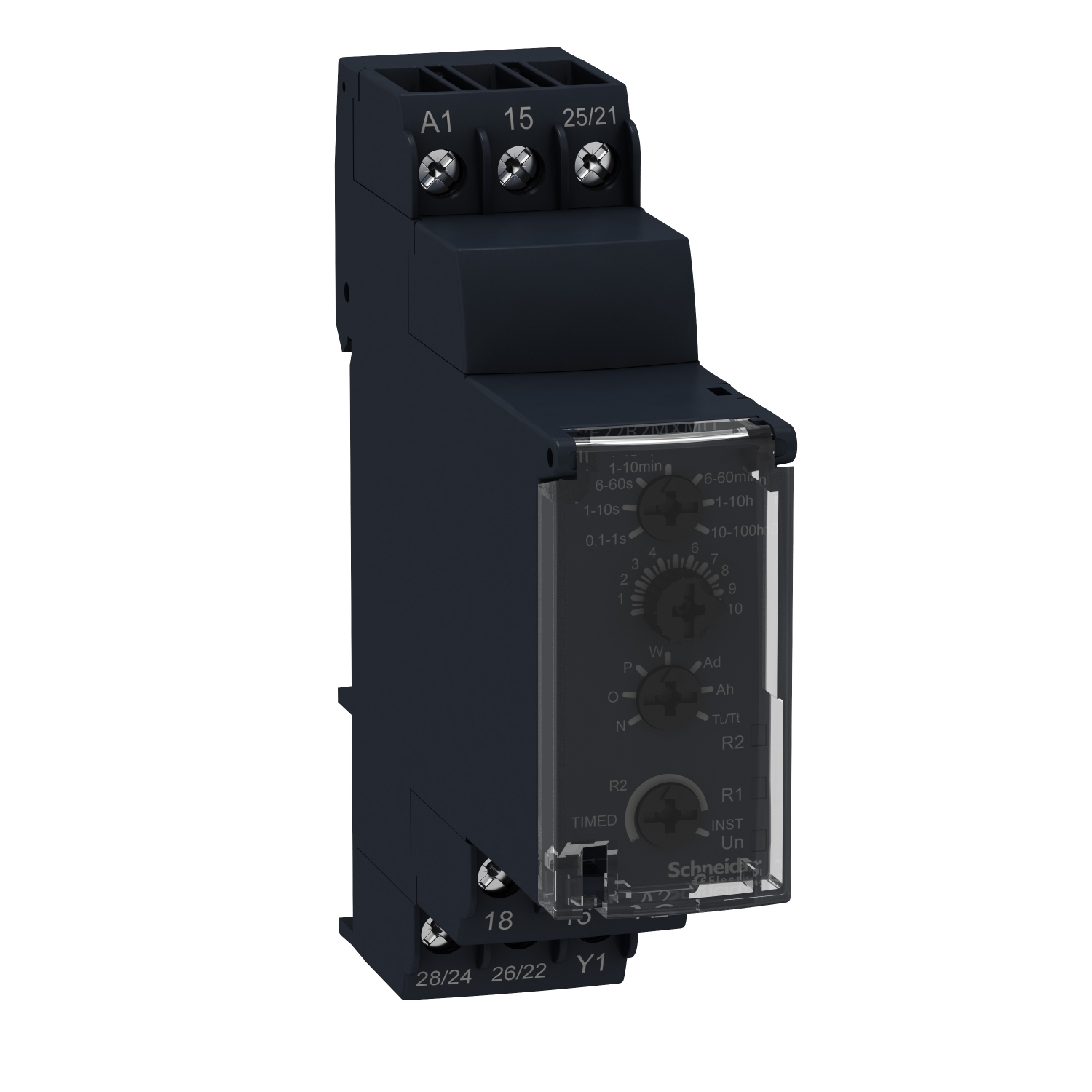

Multifunkcijski časovni rele – 24 V DC / 24 do 240 V AC – 2 C/O

RE22R2MMU

Podatkovni list: PDF

Predvidena odprema:

65,90 € z DDV

Multifunkcijski časovni rele - 24 V DC / 24 do 240 V AC - 2 C/O

Glavno

Priključki – terminali	Vijačni konektorji
Izdelek ali sestavni del	Modularni časovni rele
Tip kontakta in sestava	2 C/O
Nominalni izhodna moč	8 A
[In] Nazivni tok	5 A
Tip izhoda	Rele
Tip diskretnega izhoda	Rele
Ponudba izdelkov	Harmony časovni releji
[Uc] Krmilna napetost	24 V 24 do 240 V
Kratko ime naprave	RE22

Komplementarno

Število funkcij	10
Poraba energije v W	0.7 W pri 24 V DC
Funkcija na voljo	A- Rele za zakasnitev vklopa napajanja-2 C/O Ac- Rele za vklop in izklop z nadzornim signalom-2 C/O At- Rele za zakasnitev pri vklopu in izklopu s pavzo/sumiranjem (Y1)-2 C/O B- enojni intervalni rele s krmilnim signalom-2 C/O Bw- Dvojni intervalni rele s krmilnim signalom-2 C/O C- Rele za zakasnitev izklopa s krmilnim signalom-2 C/O D- Simetrični utripajoči rele (zagonski impulz-izklop)-2 C/O Di- Simetrični utripajoči rele (zagonski impulz)-2 C/O H- Intervalni rele-2 C/O Ht- Intervalni rele s pavzo/sumiranjem (Y1)-2 C/O
Teža izdelka (neto)	0.09 kg
Montažni položaj	Katerikoli položaj Glede na normalno navpično montažno ravnino
Napetostni premik/odmik	+/- 0,2 %/V
Čas ponastavitve	120 ms Ob de-energizaciji
Priključki – terminali	Vijačne sponke, 2 x 1,5 mm² s kabelskim koncem Vijačne sponke, 2 x 2,5 mm² Brez konca kabla
Območje časovnega zamika	10 do 100 h 6 do 60 s 0,1 do 1 s 1 do 10 h 1 do 10 s 1 do 10 min 6 do 60 min
Montažna podpora	35 mm DIN letev v skladu s/z IEC 60715
Tip časovne zakasnitve	Napajanje zakasnitve vklopa – A- Rele za zakasnitev vklopa napajanja Zakasnitev vklopa in zakasnitev izklopa – Ac- Rele za vklop in izklop z nadzornim signalom Napajanje zakasnitve vklopa – At- Rele za zakasnitev pri vklopu in izklopu s pavzo/sumiranjem (Y1) interval – B- enojni intervalni rele s krmilnim signalom interval – Bw- Dvojni intervalni rele s krmilnim signalom Off-zamuda – C- Rele za zakasnitev izklopa s krmilnim signalom simetrično utripanje – D- Simetrični utripajoči rele (zagonski impulz-izklop) simetrično utripanje – Di- Simetrični utripajoči rele (zagonski impulz) interval – H- Intervalni rele interval – Ht- Intervalni rele s pavzo/sumiranjem (Y1) A, Ac, At, B, Bw, C, D, Di, H, Ht Napajanje zakasnitve vklopa Zakasnitev vklopa in zakasnitev izklopa interval Off-zamuda simetrično utripanje
Izklopna zmogljivost	2000 VA
Material ohišja	Samo-gašenje
Stanje LED	Zelena LED (Utripajoč) za Merjenje časa v teku Zelena LED (Stalno) za Vklop Rumena LED za Rele energiziran
Širina	22.5 mm
Frekvenca napajanja	50 do 60 Hz +/- 5 %
Natančnost ponovitve	+/- 0,5 % v skladu s/z IEC 61812-1
Podatki o zanesljivosti	MTTFd = 182,6 let B10d = 170000
Tip kontakta in sestava	1 C/O Časovni kontakt 1 C/O Časovni ali trenutni kontakt 2 C/O
Nastavitev točnosti časovne zakasnitve	+/- 10 % celotnega obsega pri 25 °C v skladu s/z IEC 61812-1
Maksimalni odzivni čas	100 ms
Tip krmiljenja	Vrtljiv gumb Prednja plošča S testnim gumbom
Izolacijska upornost	100 MOhm pri 500 V DC v skladu s/z IEC 60664-1
Odpornost na mikro-razpoke	10 ms
Poraba energije v VA	50-50 VA pri 240 V AC
Minimalno trajanje impulza	30 ms 100 ms Pod obremenitvijo
Maksimalen preklopni tok	8 mA
Napetostno območje	0,85 do 1,1 Us
Maksimalna preklopna napetost	250 V
Funkcionalnost	Multifunkcija
Temperature drift	+/- 0,05 %/°C
[Us] Nazivna napajalna napetost	24 do 240 V AC 24 V DC
Minimalni preklopni tok	10 mA pri 5 V
Električna vzdržljivost	100000 ciklov za Upor obremenitev, 8 A pri 250 V, AC
Mehanska vzdržljivost	10000000 ciklov
[Uimp] Nazivna napetostna napetost ob impulzu	5 kV za 1.2-50 µs v skladu s/z IEC 60664-1 5 kV v skladu s/z IEC 61812-1
Zatezni moment	0.6-1 N.m v skladu s/z IEC 60947-1
