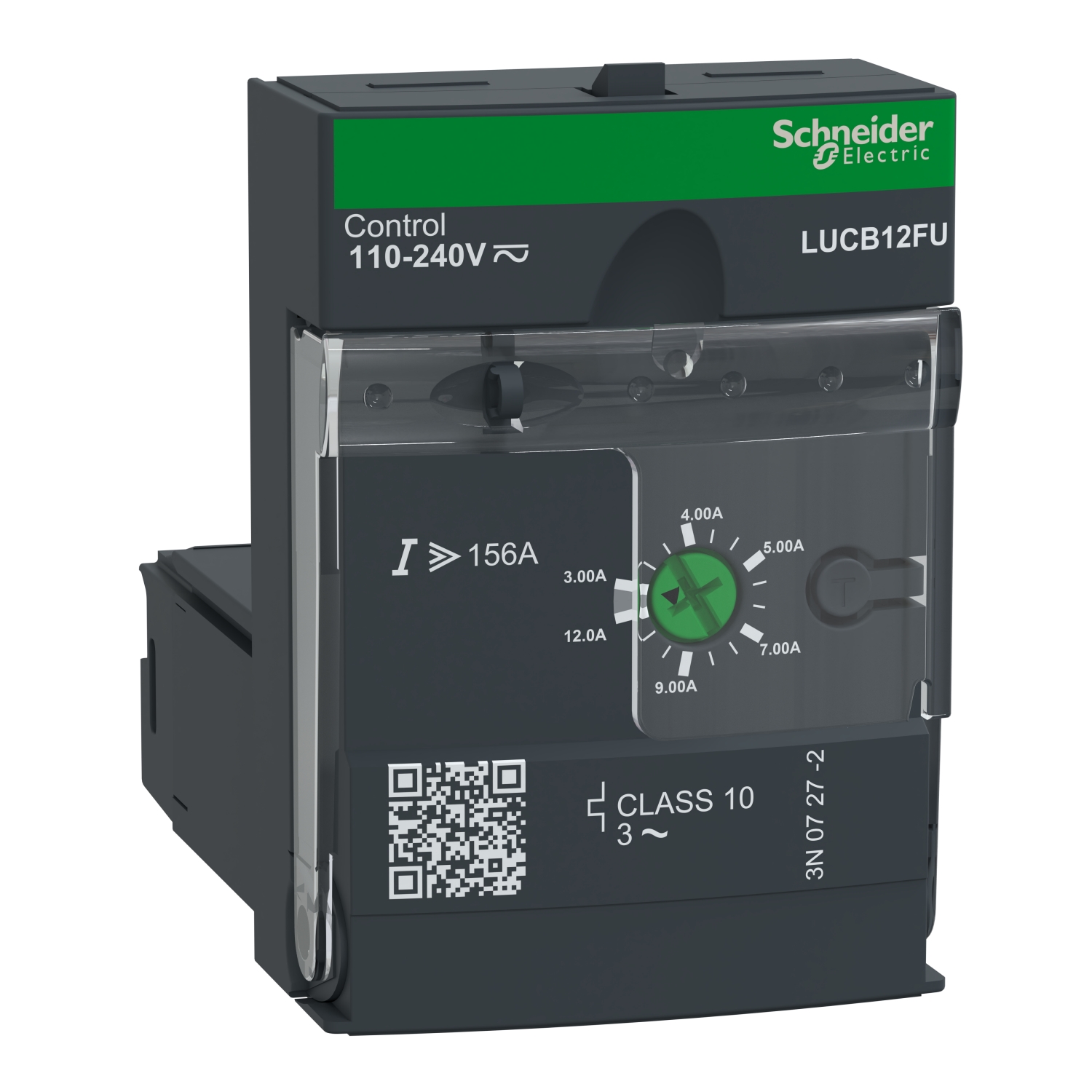

Napredna krmilna enota LUCB – razred 10 – 3 do 12 A – 110 do 220 V DC/AC

LUCB12FU

Podatkovni list: PDF

Predvidena odprema:

74,75 € z DDV

Napredna krmilna enota LUCB - razred 10 - 3 do 12 A - 110 do 220 V DC/AC

Glavno

[Uc] Krmilna napetost	110 do 240 V AC 110 do 220 V DC
[Ue] Nazivna operativna napetost	690 V AC
Izdelek ali sestavni del	Napredna krmilna enota
Ime izdelka	TeSys Ultra
Omrežna frekvenca	40 do 60 Hz
Ponudba izdelkov	TeSys Ultra
Fazna okvara občutljivosti	Da
Razred toplotne preobremenitve	Razred 10 – frekvenčna omejitev: 40-60 Hz- temperaturna kompenzacija:-25-70 °C v skladu s/z IEC 60947-6-2 Razred 10 – frekvenčna omejitev: 40-60 Hz- temperaturna kompenzacija:-25-70 °C v skladu s/z UL 508
Moč motorja kW	5.5 kW pri 400 do 440 V AC 50/60 Hz 5.5 kW pri 500 V AC 50/60 Hz 9 kW pri 690 V AC 50/60 Hz
Ponudba	TeSys
Kratko ime naprave	LUCB
Območje nastavitve toplotne zaščite	3-12 A
Kategorija uporabe	AC-43 AC-44 AC-41
Uporaba izdelka za specifične aplikacije	Osnovna zaščita in napredne funkcije, komunikacija
Tip obremenitve	3-fazni motor – hlajenje: Samo-hlajenje
Funkcija na voljo	Zaščita zemeljskega stika Zaščita pred fazno odpovedjo in faznim neravnovesjem Zaščita pred preobremenitvijo in kratkim stikom Ročno ponastavitev
Prag proženja	14,2 x Ir +/- 20 %
Združljivost izdelkov	Napajalna baza LUB12 Napajalna baza LUB32 Napajalna baza LUB38 Napajalna baza LUB120 Napajalna baza LUB320 Napajalna baza LUB380 Reverzibilni odklopnik LU2B12FU Reverzibilni odklopnik LU2B32FU Reverzibilni odklopnik LU2B38FU
Aplikacija naprave	Krmilnik motorja Zaščita motorja

Komplementarno

Ponastavitev	Ročno ponastavitev
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z IEC 60947-6-2
Širina	45 mm
Globina	60 mm
Način pritrjevanja	Vtičnica (Spredaj)
Varna ločitev tokokrogov	400 V SELV Med krmilnimi in pomožnimi tokokrogi v skladu s/z IEC 60947-1 400 V SELV Med krmilnim ali pomožnim tokokrogom in glavnim tokokrogom v skladu s/z IEC 60947-1
Disipacija toplote	2-2 W za Krmilno vezje z LUB12 3-3 W za Krmilno vezje z LUB32 3-3 W za Krmilno vezje z LUB38
Certifikati izdelkov	CE UL CSA CCC EAC ASEFA ATEX Pomorstvo
Standardi	EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, s fazno zaporo CSA C22.2 št. 60947-4-1, s fazno zaporo
[Ui] Nazivna izolacijska napetost	690 V v skladu s/z IEC 60947-6-2 600 V v skladu s/z UL 60947-4-1 600 V v skladu s/z CSA C22.2 št. 60947-4-1
Operativni čas	35 ms Odpiranje z LUB12 za Krmilno vezje 35 ms Odpiranje z LUB32 za Krmilno vezje 35 ms Odpiranje z LUB38 za Krmilno vezje 50 ms Zapiranje z LUB12 za Krmilno vezje 50 ms Zapiranje z LUB32 za Krmilno vezje 50 ms Zapiranje z LUB38 za Krmilno vezje
Višina	66 mm
Tipična poraba toka	280 mA pri 110 do 240 V AC I maksimalen med zapiranjem z LUB12 280 mA pri 110 do 240 V AC I maksimalen med zapiranjem z LUB32 280 mA pri 110 do 240 V AC I maksimalen med zapiranjem z LUB38 280 mA pri 110 do 220 V DC I maksimalen med zapiranjem z LUB12 280 mA pri 110 do 220 V DC I maksimalen med zapiranjem z LUB32 280 mA pri 110 do 220 V DC I maksimalen med zapiranjem z LUB38 35 mA pri 110 do 240 V AC I rms zapečaten z LUB12 25 mA pri 110 do 240 V AC I rms zapečaten z LUB32 25 mA pri 110 do 240 V AC I rms zapečaten z LUB38 35 mA pri 110 do 220 V DC I rms zapečaten z LUB12 25 mA pri 110 do 220 V DC I rms zapečaten z LUB32 25 mA pri 110 do 220 V DC I rms zapečaten z LUB38
Kompatibilnostna koda	LUCB
Omejitve napetosti regulacijskega vezja	88 do 264 V za AC tokokrog 110 do 240 V V obratovanju 88 do 242 V za DC tokokrog 110 do 220 V V obratovanju 55 V za AC tokokrog 110 do 240 V Opustitev 55 V za DC tokokrog 110 do 220 V Opustitev
