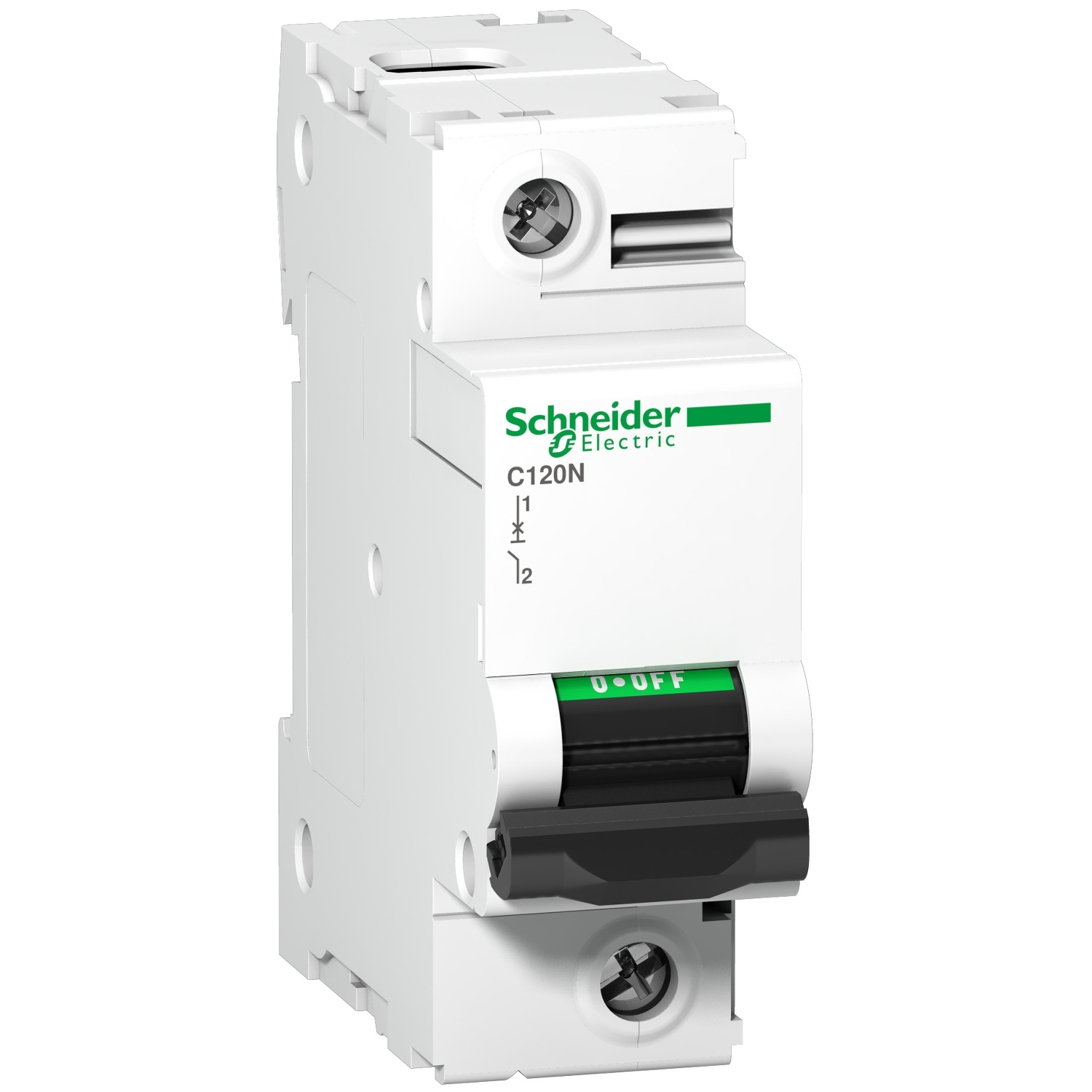

Odklopnik C120N – 1P – 125 A – karakt. C

A9N18359

Podatkovni list: PDF

Predvidena odprema:

50,52 € z DDV

Odklopnik C120N - 1P - 125 A - karakt. C

Glavno

[In] Nazivni tok	125 A pri 30 °C
Standardi	EN/IEC 60898-1 EN/IEC 60947-2
Koda izklopne zmogljivosti	N
Izdelek ali sestavni del	Miniaturni odklopnik
Ime izdelka	Acti 9 C120
Opis polov	1P
Ponudba izdelkov	C120
Koda krivulje	C
Ponudba	Acti 9
Izklopna zmogljivost	3 kA Icu pri 380 do 415 V AC 50/60 Hz IT v skladu s/z EN/IEC 60947-2 20 kA Icu pri 130 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2 15 kA Icu pri 12 V DC v skladu s/z EN/IEC 60947-2 15 kA Icu pri 125 V DC v skladu s/z EN/IEC 60947-2 10 kA Icu pri <= 144 V DC v skladu s/z EN/IEC 60947-2 10 kA Icu pri 220 do 240 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2 20 kA Icu pri 12 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2 10000 A Icn pri 230 do 400 V AC 50/60 Hz v skladu s/z EN/IEC 60898-1
Kratko ime naprave	C120N
Certifikati izdelkov	EAC
Tip omrežja	AC
Tehnologija zaščitne/prožilne enote	Termomagnetni
Število zaščitenih polov	1
Primerno za izolativnost	Da v skladu s/z IEC 60947-2
Aplikacija naprave	Distribucija

Komplementarno

Omrežna frekvenca	50/60 Hz
Skupne izgube moči	4.1 W
Indikacija položaja kontakta	Da
Montažna podpora	35 mm simetrična DIN letev
Razred omejitve	3 v skladu s/z EN/IEC 60947-2
Lokalno signaliziranje	Indikacija ON/OFF
Širina	27 mm
Globina	73 mm
[Ue] Nazivna operativna napetost	380 do 415 V AC 50/60 Hz 125 V DC <= 144 V DC 12 V DC 220 do 240 V AC 50/60 Hz 230 do 400 V AC 50/60 Hz 130 V AC 50/60 Hz 12 V AC 50/60 Hz
Dolžina blankiranja žice	15 mm
Tip krmiljenja	Preklop
Montažni način	Konektor za spenjanje
Izgube energije na pol	4.1 W
Mehanska vzdržljivost	20000 ciklov
Stopnja povezave	27 mm Med napravami
Barva	Bela
Zatezni moment	3.5-3.5 N.m
9 mm rastri	3
Magnetna meja izklopa	5 do 10 x In
Teža izdelka (neto)	0.205 kg
[Ui] Nazivna izolacijska napetost	500 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2
Tržni segment	Majhno komercialno Stanovanjska
Opis možnosti za zaklepanje	Ročaj za zatesnitev s premerom kabla 0,7 mm v položaju OFF ali ON
[Ics] Operativna izklopna zmogljivost	15 kA 75 % v skladu s/z EN/IEC 60947-2 – 130 V AC 50/60 Hz 15 kA 100 % v skladu s/z EN/IEC 60947-2 – 125 V DC 2.25 kA 75 % v skladu s/z EN/IEC 60947-2 – 380 do 415 V AC 50/60 Hz 15 kA 100 % v skladu s/z EN/IEC 60947-2 – 12 V DC 10 kA 100 % v skladu s/z EN/IEC 60947-2 – <= 144 V DC 7.5 kA 75 % v skladu s/z EN/IEC 60947-2 – 220 do 240 V AC 50/60 Hz 15 kA 75 % v skladu s/z EN/IEC 60947-2 – 12 V AC 50/60 Hz 7500 A 75 % v skladu s/z EN/IEC 60898-1 – 230 do 400 V AC 50/60 Hz
Višina	81 mm
Zemljostična zaščita	Brez
Združljivost igličaste zbiralke in distribucijskega bloka	Da
Priključki – terminali	Tunelski tip terminalov 1-50 mm² Togo Tunelski tip terminalov 1.5-35 mm² Prilagodljiv
Električna vzdržljivost	5000 ciklov v skladu s/z IEC 60947-2
Kompatibilnostna koda	C120
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z EN/IEC 60947-2
