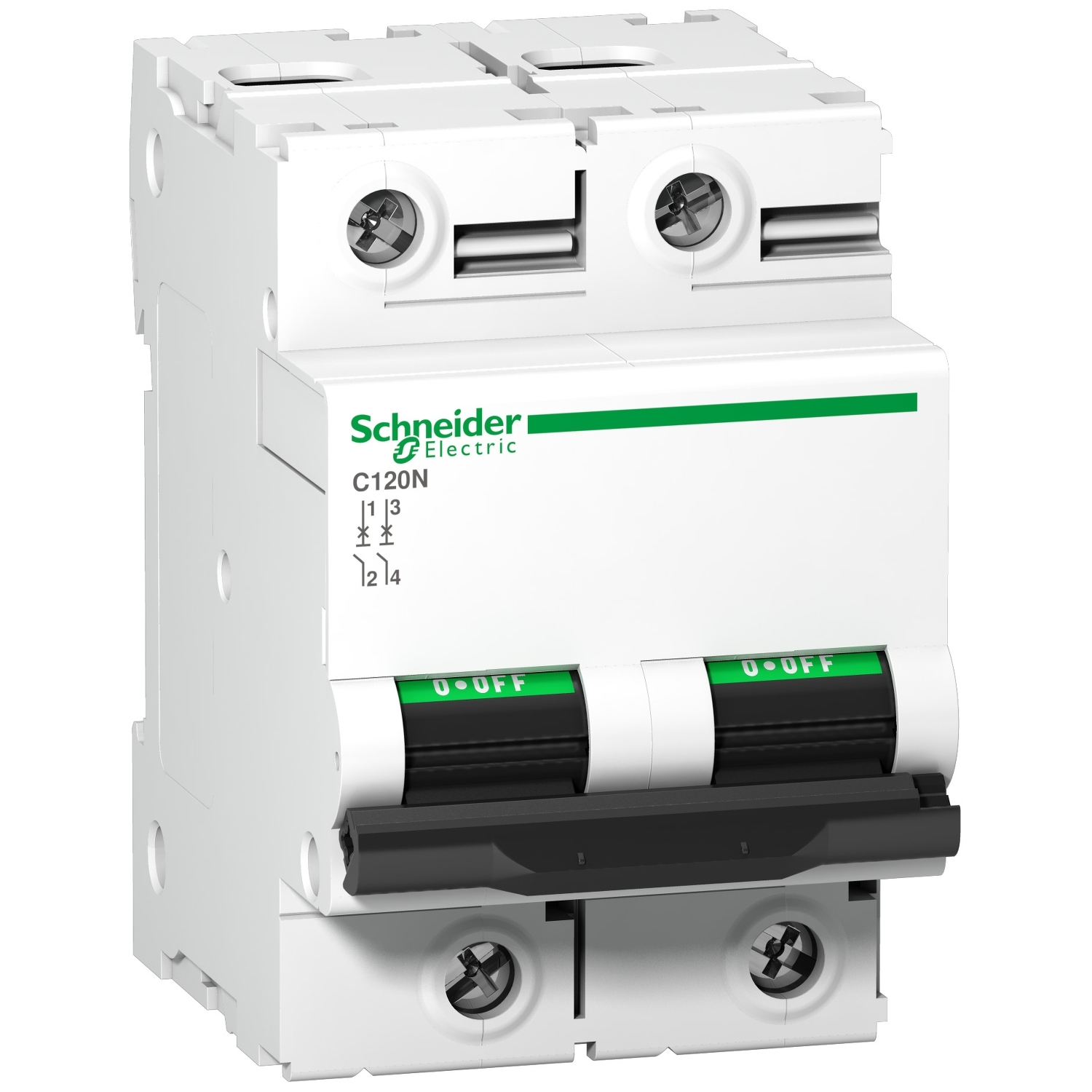

Odklopnik C120N – 2P – 100 A – karakt. C

A9N18362

Podatkovni list: PDF

Predvidena odprema:

104,53 € z DDV

Odklopnik C120N - 2P - 100 A - karakt. C

Glavno

[In] Nazivni tok	100 A pri 30 °C
Standardi	EN/IEC 60898-1 EN/IEC 60947-2
Koda izklopne zmogljivosti	N
Izdelek ali sestavni del	Miniaturni odklopnik
Ime izdelka	Acti 9 C120
Opis polov	2P
Ponudba izdelkov	C120
Koda krivulje	C
Ponudba	Acti 9
Izklopna zmogljivost	10000 A Icn pri 230 do 400 V AC 50/60 Hz v skladu s/z EN/IEC 60898-1 6 kA Icu pri 440 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2 10 kA Icu pri <= 250 V DC v skladu s/z EN/IEC 60947-2 20 kA Icu pri 220 do 240 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2 10 kA Icu pri 380 do 415 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2
Kratko ime naprave	C120N
Certifikati izdelkov	EAC
Tip omrežja	AC
Nevtralni položaj	Levo
Tehnologija zaščitne/prožilne enote	Termomagnetni
Število zaščitenih polov	2
Primerno za izolativnost	Da v skladu s/z IEC 60947-2
Aplikacija naprave	Distribucija

Komplementarno

Omrežna frekvenca	50/60 Hz
Skupne izgube moči	4 W
Indikacija položaja kontakta	Da
Montažna podpora	35 mm simetrična DIN letev
Razred omejitve	3 v skladu s/z EN/IEC 60947-2
Lokalno signaliziranje	Indikacija ON/OFF
Širina	54 mm
Globina	73 mm
[Ue] Nazivna operativna napetost	380 do 415 V AC 50/60 Hz 220 do 240 V AC 50/60 Hz 440 V AC 50/60 Hz <= 250 V DC 230 do 400 V AC 50/60 Hz
Dolžina blankiranja žice	15 mm
Tip krmiljenja	Preklop
Montažni način	Konektor za spenjanje
Izgube energije na pol	2 W
Mehanska vzdržljivost	20000 ciklov
Stopnja povezave	27 mm Med fazami
Barva	Bela
Zatezni moment	3.5-3.5 N.m
9 mm rastri	6
Magnetna meja izklopa	5 do 10 x In
Teža izdelka (neto)	0.41 kg
[Ui] Nazivna izolacijska napetost	500 V AC 50/60 Hz v skladu s/z EN/IEC 60947-2
Tržni segment	Stanovanjska Majhno komercialno
Opis možnosti za zaklepanje	Ročaj za zatesnitev s premerom kabla 0,7 mm v položaju OFF ali ON
[Ics] Operativna izklopna zmogljivost	7500 A 75 % v skladu s/z EN/IEC 60898-1 – 230 do 400 V AC 50/60 Hz 4.5 kA 75 % v skladu s/z EN/IEC 60947-2 – 440 V AC 50/60 Hz 7.5 kA 75 % v skladu s/z EN/IEC 60947-2 – 380 do 415 V AC 50/60 Hz 15 kA 75 % v skladu s/z EN/IEC 60947-2 – 220 do 240 V AC 50/60 Hz 10 kA 100 % v skladu s/z EN/IEC 60947-2 – <= 250 V DC
Višina	81 mm
Zemljostična zaščita	Ločen blok
Združljivost igličaste zbiralke in distribucijskega bloka	Da
Priključki – terminali	Tunelski tip terminalov 1-50 mm² Togo Tunelski tip terminalov 1.5-35 mm² Prilagodljiv
Električna vzdržljivost	5000 ciklov v skladu s/z IEC 60947-2
Kompatibilnostna koda	C120
[Uimp] Nazivna napetostna napetost ob impulzu	6 kV v skladu s/z EN/IEC 60947-2
