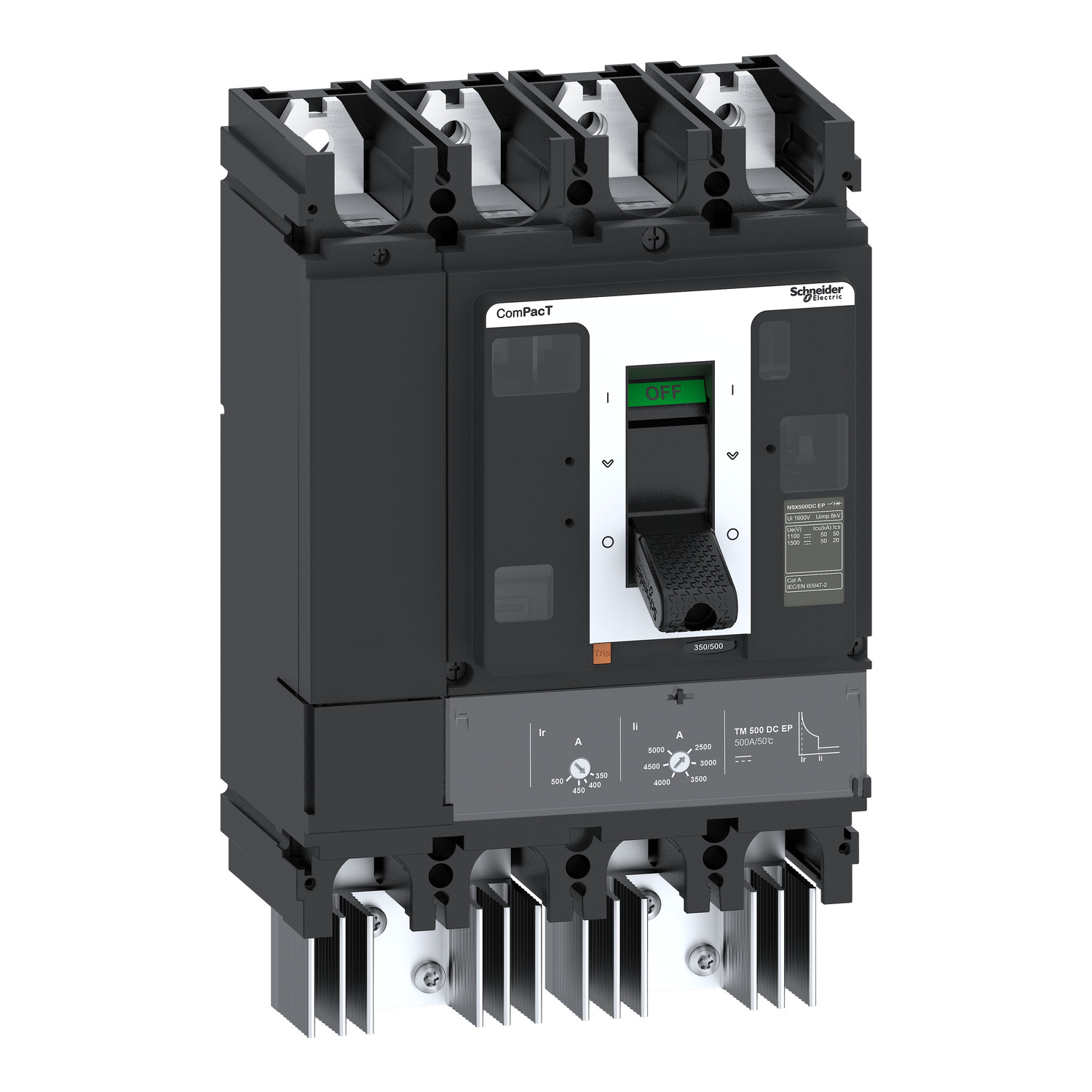

Odklopnik, ComPacT NSX500 TM DC EP, 50kA/1500VDC, 4P, TM-DC EP zašč. enota 500A

C50F4TM500D3

Podatkovni list: PDF

Predvidena odprema:

1.990,21 € z DDV

[In] Nazivni tok	500 A pri 40 °C
[Ue] Nazivna operativna napetost	1500 V DC
Funkcije zaščitne enote	Li
Izdelek ali sestavni del	Odklopnik
Ime izdelka	ComPacT NSX DC EP
Opis polov	4P
Ime zaščitne enote	TM-DC
Ponudba izdelkov	ComPacT NSX250/500 DC EP
Opis zaščitenega pola	4d
Ponudba	Compact
Tip krmiljenja	Preklop
Montažni način	Fiksen
Izklopna zmogljivost	50 kA Icu pri 1500 V DC 4 poli v seriji v skladu s/z IEC 60947-2 50 kA Icu pri 1100 V DC 4 poli v seriji v skladu s/z IEC 60947-2
Koda izklopne zmogljivosti	F 50 kA 1500 V DC
Kratko ime naprave	NSX500 DC EP
Tip omrežja	DC
Kategorija uporabe	Kategorija A
Tehnologija zaščitne/prožilne enote	Termomagnetni
Primerno za izolativnost	Da v skladu s/z EN/IEC 60947-2
Aplikacija naprave	Posebna aplikacija

Montažna podpora	Zadnja plošča
Trenutna pritegnitvena prilagoditev obsega	5 do 10 x In
Trenutna pritegnitvena prilagoditev tipa Ii	Nastavljiv
Montažni položaj	Vodoraven in navpičen Plosko na zadnji strani
Širina	185 mm
Globina	110 mm
Tip zaščite	L : za Zaščita pred preobremenitvijo (termična) I : za Zaščita kratkega stika (magnetna)
Dolgotrajna pritegnilna prilagoditev obsega	0,7 do 1 x In
Povezava na zgornji strani	Spredaj
Mehanska vzdržljivost	8000 ciklov
Tip dolgotrajne zakasnitve	Fiksen
Teža izdelka (neto)	8.1 kg
[Ui] Nazivna izolacijska napetost	1600 V DC v skladu s/z IEC 60947-2
[Ics] Operativna izklopna zmogljivost	20 kA pri 1500 V DC v skladu s/z IEC 60947-2 50 kA pri 1100 V DC v skladu s/z IEC 60947-2
Višina	255 mm
Povezava navzdol	Spredaj
Električna vzdržljivost	3000 ciklov pri 1500 V In
Dolgotrajna pritegnilna prilagoditev tipa Ir	Nastavljiv
Nazivna zaščitna/prožilna enota	500-500 A pri 40 °C
Kompatibilnostna koda	NSX500
[Uimp] Nazivna napetostna napetost ob impulzu	8 kV v skladu s/z IEC 60947-2
