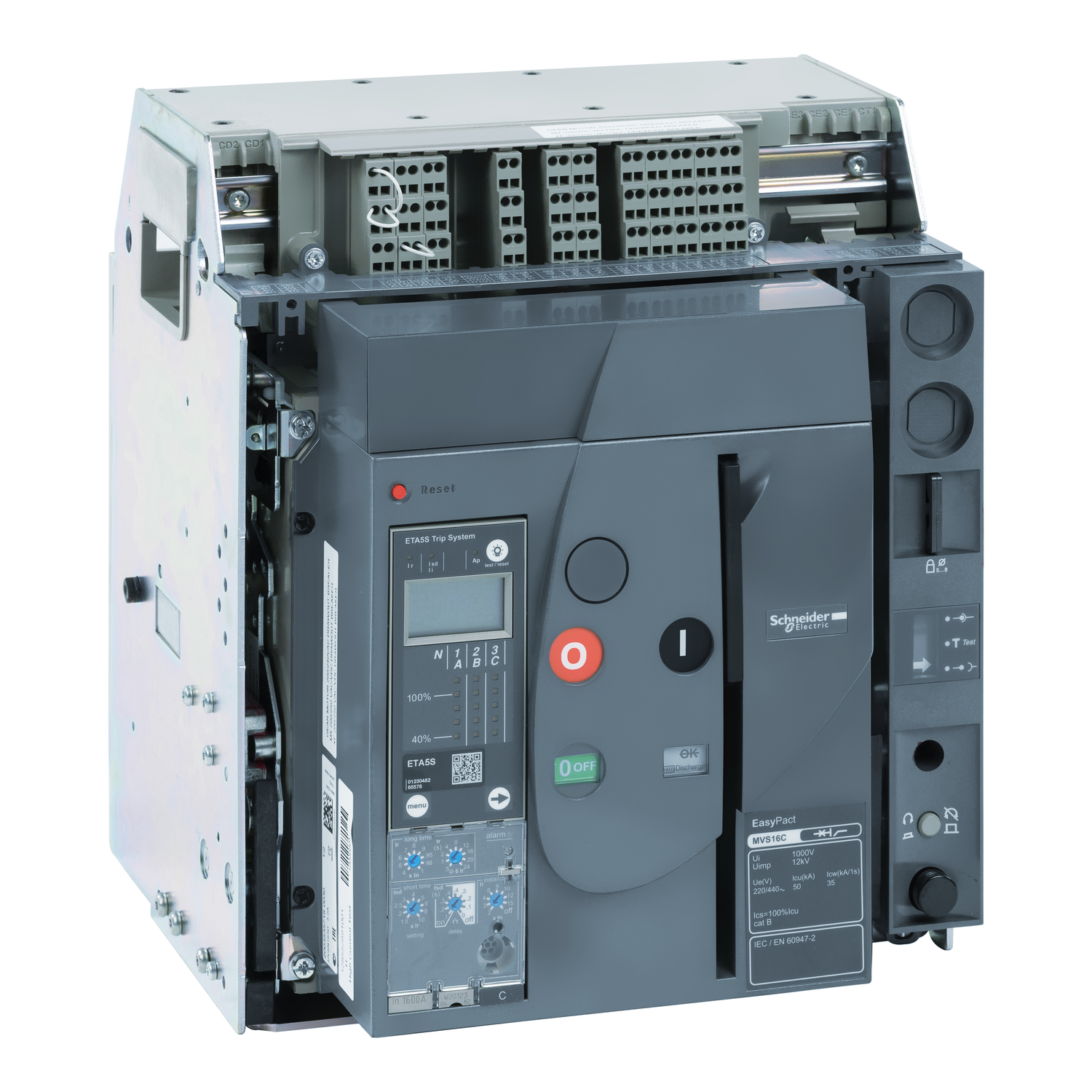

Odklopnik EasyPact MVS1 1250A 50kA 3P izvlačljivi hrbtni priključki zaščita LSI

MVS12C3MW5L

Podatkovni list: PDF

Predvidena odprema:

3.623,95 € z DDV

Odklopnik EasyPact MVS1 1250A 50kA 3P izvlačljivi hrbtni priključki zaščita LSI

Glavno

[In] Nazivni tok	1200 A pri 40 °C
[Ue] Nazivna operativna napetost	440 V AC 50/60 Hz v skladu s/z IEC 60947-2
Tip omrežja	AC
Koda izklopne zmogljivosti	C
Izdelek ali sestavni del	Odklopnik
Kategorija uporabe	Kategorija B
Opis polov	3P
Tehnologija zaščitne enote	Elektronski
Ime zaščitne enote	ET5S
Serija izdelka	EasyPact MVS
Opis zaščitenega pola	3P 3d
Skupina izdelkov	EasyPact
Primerno za izolativnost	Da v skladu s/z IEC 60947-2
Nazivna izklopna enota	1250-1250 A
Aplikacija naprave	Distribucija
Kratko ime naprave	MVS12C

Komplementarno

Omrežna frekvenca	50/60 Hz
Indikacija položaja kontakta	Da
Funkcije zaščitne enote	LSI
Montažna podpora	Letev Osnovna plošča
Maksimalen čas prekinitve	35 ms
Trenutna pritegnitvena prilagoditev obsega	2 do 15 x In Off
Tip dolgotrajne zakasnitve	9 nastavitev
Trenutna pritegnitvena prilagoditev tipa Ii	9 nastavitev
Teža izdelka	30 kg
Minimalni odzivni čas zapiranja	70 ms
[tr] Območje nastavitve dolgotrajne časovne zakasnitve	0.5-24 s pri 6 x Ir
[Icm] Nazivni kratkostični priklopni tok	75 kA (Icm) pri 220 do 440 V AC 50/60 Hz v skladu s/z IEC 60947-2
[Ui] Nazivna izolacijska trdnost	1000 V AC 50/60 Hz v skladu s/z IEC 60947-2
Mehanska vzdržljivost	20000 ciklov (Z vzdrževanjem) v skladu s/z IEC 60947-2 10000 ciklov (Brez vzdrževanja) v skladu s/z IEC 60947-2
[Isd] Indikacija o proženju/napaki	1,5 do 10 x Ir
[tsd] Območje nastavitve kratkotrajne časovne zakasnitve	100-400 ms
Lokacija povezave	Zadaj
Širina	288 mm
Globina	277 mm
[Ics] Operativna izklopna zmogljivost	50 kA (Ics) pri 220 do 440 V AC 50/60 Hz v skladu s/z IEC 60947-2
Višina	322 mm
Priključni položaj	Horizontalno Vertikalno
Vrednosst TT odklopnika	1250 A
Območje selektivne blokade ZSI	z
Tip krmiljenja	Ročno upravljano
Nastavitev kratkotrajne zakasnitve	5 nastavitev
Dolgotrajna pritegnilna prilagoditev obsega	0,4 do 1 x In
Dolgotrajna pritegnilna prilagoditev tipa Ir	9 nastavitev
Montažni način	Izvlačljiv
Izklopna zmogljivost	50 kA Icu pri 220 do 440 V AC 50/60 Hz v skladu s/z IEC 60947-2
Električna vzdržljivost	Kategorija B: 5000 ciklov 440 V AC 50/60 Hz Brez vzdrževanja v skladu s/z IEC 60947-2
Kompatibilnostna koda	MVS08N
Tip zaščite	Zaščita pred preobremenitvijo (dolgotrajno) Hitra kratkostična zaščita Kratkoročna zaščita kratkega stika
Priključni raster	70 mm Brez razdelilnika
[Uimp] Nazivna napetostna trdnost ob impulzu	12 kV v skladu s/z IEC 60947-2
[Icw] Dovoljen kratkotrajen nazivni tok	35 kA (1 s) pri 220 do 440 V AC 50/60 Hz v skladu s/z IEC 60947-2 20 kA (3 s) pri 440 V AC 50/60 Hz v skladu s/z IEC 60947-2
Nastavitev kratkotrajnega Isd	9 nastavitev
